在工作中，不仅仅需要用CAD画二维图，常常也需要用到三维，笔者的公司是用Pro/e画三维，那么这就需要CAD与Pro/e的图框统一，这就比较麻烦了，在笔者的多次试验之下，总算找到了一种方法将CAD的图框导入到Pro/e中，下次用Pro/e出图就可以直接调用模板图框了。
有兴趣的朋友可以往下看。

操作方法

01

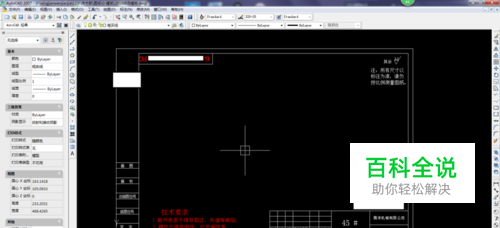

用AutoCAD2007打开需要导入到Pro/e中的图框文件。（笔者公司用的AutoCAD一直都是经典的2007版本，所以别计较）
02

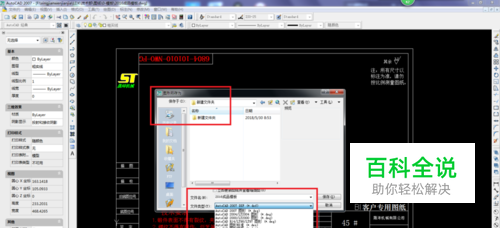

将文件另存为“dxf”格式。这个步骤应该不需要笔者详述了吧。（执行：文件-另存为）如下图所示：在弹出的“图形另存为”对话框中选择好保存的文件件，文件类型选择为dxf。
03

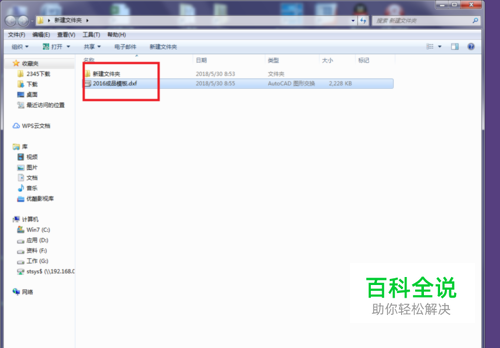

上一步可以看到笔者保存的文件夹为“新建文件夹”，这会导致Pro/e在打开这个文件的时候，路径中带有中文，不符合Pro/e的规则，所以，需要更改。见下图所示，找到刚刚保存的文件：“2016成品模板.dxf”
04

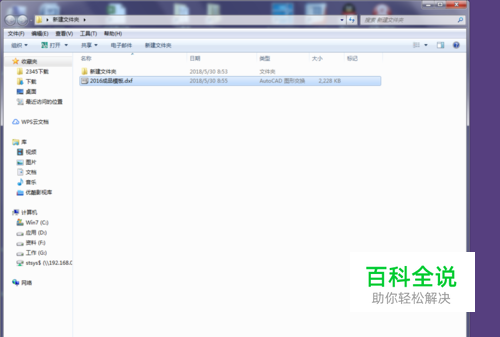

首先把名称改为“2016.dxf”，这样名称就不带中文了。
05

把他放到电脑“F盘”中，这样，路径中就不带中文了。
06

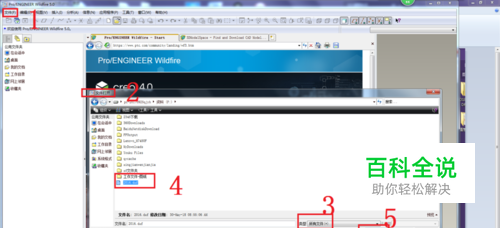

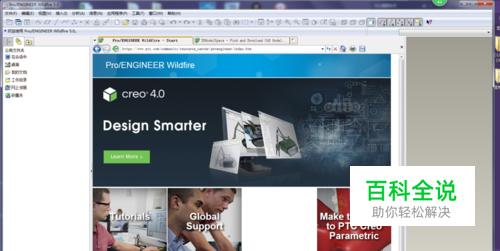

打开Pro/e软件，如下第一幅图。执行：文件-打开，如下第二幅图。在弹出的“文件打开”对话框中先选择类型为“所有文件”，然后找到出现的文件“2016.dxf”，接着就是点击“打开”按钮了。
07

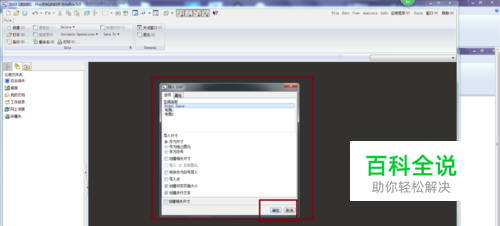

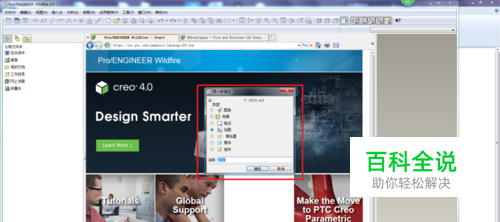

执行完上一步操作，会出现下面第一幅图所示的对话框，可以不用理会，直接点击确定。然后又会出现下面第二幅图所示的对话框，也可以不用理会，直接点击确定。
08

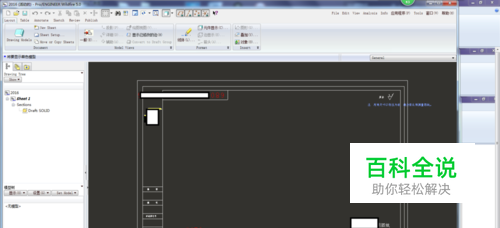

如下图所示，图框导入成功了。然后要做的就是根据图框来调整文字的大小了。
09

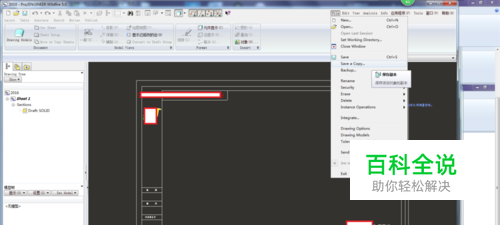

文字调整完毕之后，就可以选择保存成模板文件了，下次用Pro/e出二维图的时候就可以直接调用了。为了节省时间，笔者没有去调整文字，直接就演示如何保存成模板。其实也没什么需要演示的，你只要按下图所示点击保存副本，或者直接点击保存都可以，然后它保存的格式是drw，然后下次就可以直接调用了。
