交换机快速生成树配置

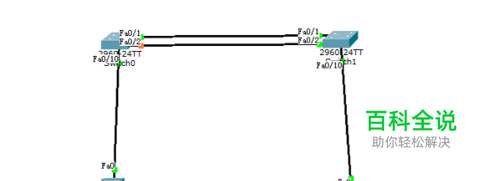

学校为了开展计算机教学和网络办公，建立的一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互联组成内部校园网，为了提高网络的可靠性，作为网络管理员，你要用2条链路将交换机互连，现要求在交换机上做适当配置，使网络避免环路。
操作方法
- 01

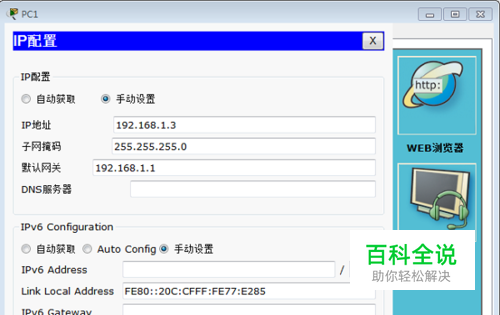

配置计算机： PC0 IP: 192.168.1.2 Submask: 255.255.255.0 Gateway: 192.168.1.1 PC1 IP: 192.168.1.3 Submask: 255.255.255.0 Gateway: 192.168.1.1
- 02

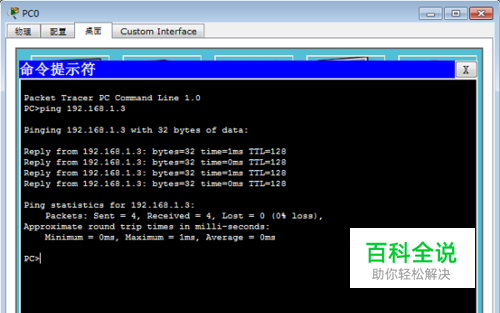

测试计算机的连通性： PC1 ping PC2
- 03

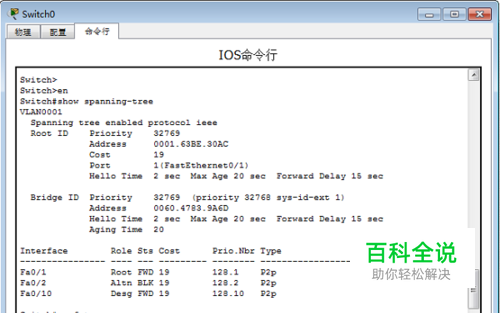

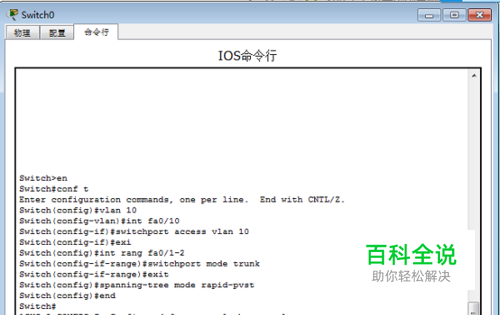

配置交换机0： Switch>en Switch#show spanning-tree //查看生成树的配置信息 信息解释如下： StpVersion : RSTP !生成树协议的版本 SysStpStatus : Enabled !生成树协议运行状态，disable 为关闭状态 Priority : 32768 !查看交换机的优先级 RootCost : 200000 !交换机到达根交换机的开销 RootPort : Fa0/1 !查看交换机上的根端口 或者 RootCost: 0 !交换机到达根交换机的开销，0 代表本交换机为根 RootPort: 0 !查看交换机上的根端口，0 代表本交换机为根 Switch#show spanning-tree interface fastEthernet 0/1 !显示Switch 端口fastethernet 0/1 的状态 PortState : forwarding !SwitchB 的端口fastthernet 0/1 处于转发（forwarding）状态 PortRole : rootPort !查看端口角色为根端口 Switch#show spanning-tree interface fastEthernet 0/2 !显示Switch 端口fastethernet 0/2的状态 PortState : discarding !SwitchB的端口fastthernet 0/２处于阻塞（discarding）状态 Switch#conf t Switch(config)#int fa 0/10 Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int rang fa 0/1 - 2 Switch(config-range)#switchport mode trunk Switch(config-range)#exit Switch(config)#spanning-tree mode rapid-pvst // ! 指定生成树协议的类型为RSTP Switch(config)#end
- 04

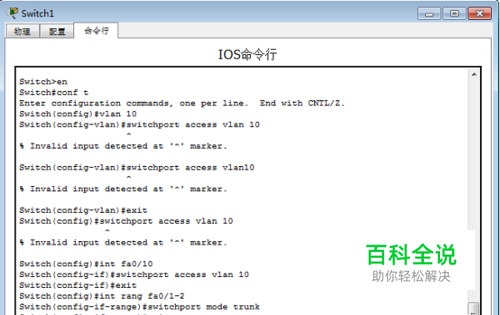

配置交换机1： Switch>en Switch#conf t Switch(config)#int fa 0/10 Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int range fa 0/1 - 2 Switch(config-range)#switchport mode turnk Switch(config-range)#exit Switch(config)#spanning-tree mode rapid-pvst Switch(config)#end Switch#show spanning-tree
- 05

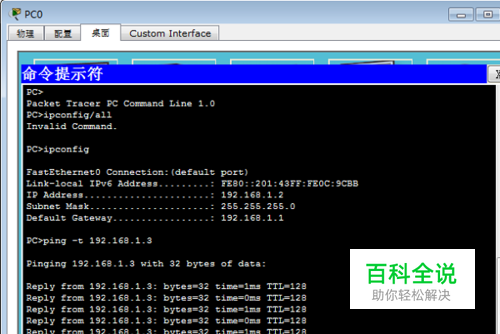

测试： PC0 命令： Ipconfig ：主要功用，包括用来显示现时网络连接的设置（/all参数），或通过/release参数来释放取得的ip位置，和通过 /renew 来重新获取ip位置的分配。 ping -t 192.168.1.3 ：ping -t 是表示不停的 ping
- 06

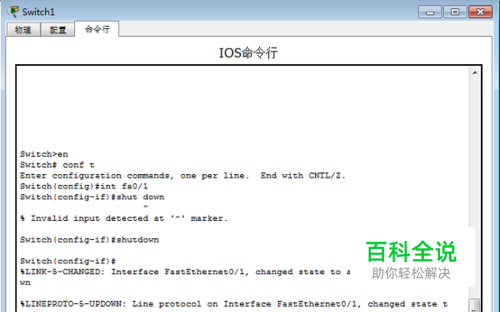

调整交换机1 Switch>en Switch#conf t Switch(config)#int fa 0/1 Switch(config-if)#shutdown //关闭该端口 （查看PC1的ping情况是否正常）
- 07

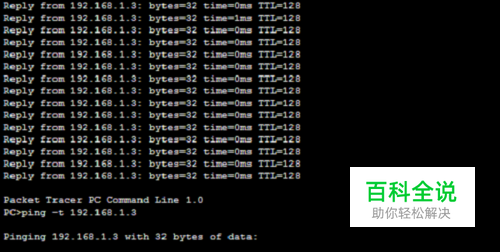

测试： PC0 ping -t 192.168.1.3
