史上最简单 画电路图方法
这里给大家介绍本人御用的画电路软件，叫做“绘图助手”，绘图不用学CAD，简单软件一看就会。无论是做作业还是出题都用得上！
操作方法
- 01
首先下载软件，这里不墨迹，给大家的地址（本页底端）是绿色破解版。下载好了直接打开。
- 02
鼠标移到每一个小元件上都会显示说明，相信大家也可以根据图看出来是什么原件，下面附上一些说明。
- 03
1.一般情况下，点击鼠标只可以选中一个物体。如果在点击的同时按住Shift键，就可以进行多选。 2.一幅图形绘制完成后，如果希望将图形插入到文档编辑程序中，可以点击菜单“文件”->“导出”，就可以将图形保存为位图格式。还有一个更加方便的方法是点击工具栏中的“以位图格式复制到剪贴板中”按钮，然后切换到文档编辑器，粘贴即可。 3.在绘制电路元件时，如电阻，按下空格键可以对所要绘制的元件进行旋转。对另外的一些元件，如三极管，按下‘X’键或‘Y’键，则可以进行水平或垂直旋转。 4.绘制各种直线时，按下Shift键可以绘制水平、垂直或45度的线。 5.双击某个物体一般会弹出设置该物体各种属性的对话框。在某一物体被选中的情况下，按回车键有同样效果。 6.如果同时打开多个文档进行编辑，可以通过按Ctrl+Tab在不同的文档间进行切换，也可通过菜单“窗口”->“下一窗口”进行切换。 7.由于工具栏较多，占据较大的屏幕面积，您可以通过菜单“视图”将您所不需要的工具栏隐藏。 8.本软件的注册码是和您所使用的计算机有关的，您的注册码和其它用户的是不一样的，因此不要将您的注册码告诉其它用户，也不要试图输入其它用户的注册码。 9.本软件支持批量操作：您在打开文件时，可以按住Shift键选择多个文件同时进行打开。您在保存文件时，可以选择菜单命令“文件”->“全部保存”，或者使用快捷键Ctrl + Shift + S。您在关闭文件时，可以选择菜单命令“窗口”->“全部关闭”。 10.当您选中某个物体时侯，您可以使用四个方向的箭头键来细微地移动它。如果当前没有任何被选中的物体，四个箭头键的功能是移动视图。
- 04

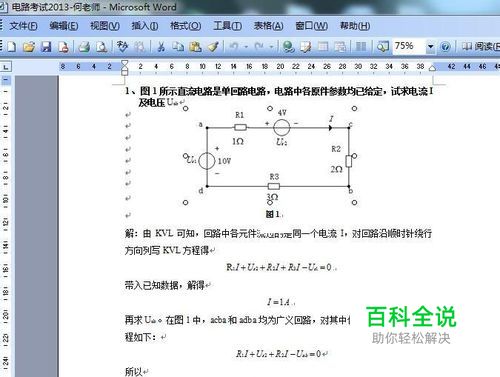

做好的图还可以粘贴到Word，附上本人给本科生出的考试题一例（就用的绘图助手画的）。
