CAD图纸（配电箱、系统图）怎么快速录入做报价

成套厂的报价人员，每次报价都会遇到各种电子版CAD图纸，质量参差不齐、画法各异，拿到手着实很忙茫然，只能一个一个对照录入做报价。
今天给大家交个方法，可以快速把图纸里的屏柜及元件信息导出，完成报价单制作。

操作方法

  • 01

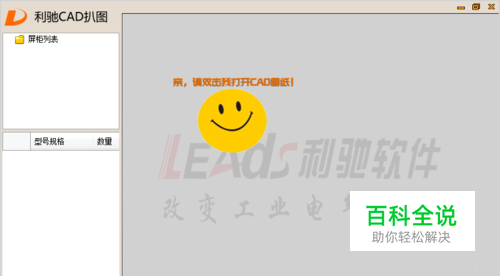

    打开cad扒图：

  • 02

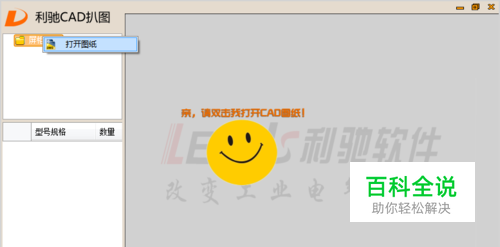

    打开CAD图纸:

  • 03

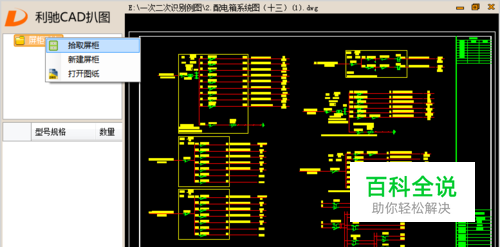

    选择拾取屏柜：

  • 04

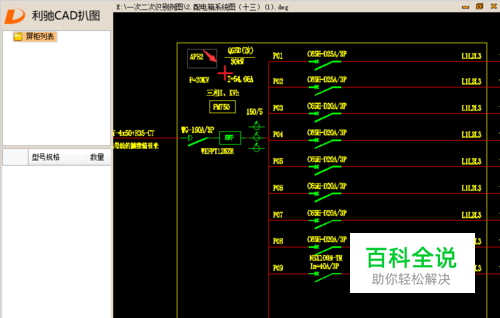

    拾取柜名称方法：光标变成红色十字，在图纸里的柜名称上，按住鼠标左键拖动框选文字后松开，点击鼠标右键，柜名称就拾取好了。

  • 05

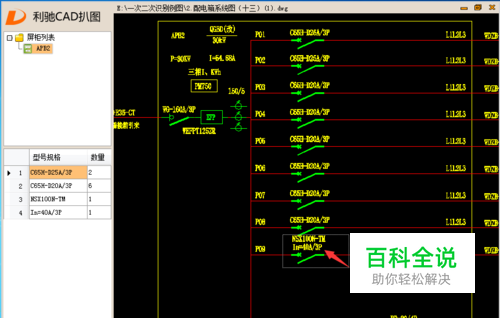

    拾取柜名称后，就可以框选文字直接拾取元件。 安装鼠标左键，款选元件信息，然后松开元件就拾上了。

  • 06

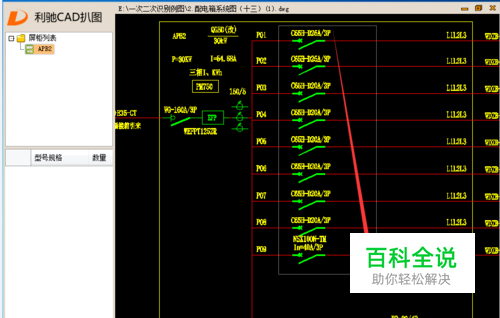

    有的元件图纸里是分2行或3行写的，可以反向（从右下向左上）框选一次，就合并为一行文字了。

  • 07

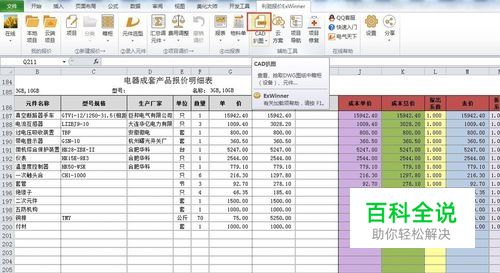

    导入报价单：

  • 08

    调整价格继续后续工作，这样报价速度就快了不少，而且也免去核对图纸的麻烦。
