CAD文件打开不显示图形的解决

适用于cad文件有缩略图显示有图形,打开却不显示图形。

操作方法

  • 01

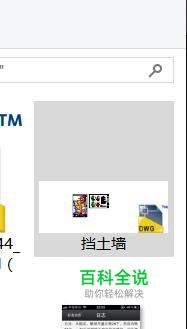

    可以看到缩略图里面是有图形的

  • 02

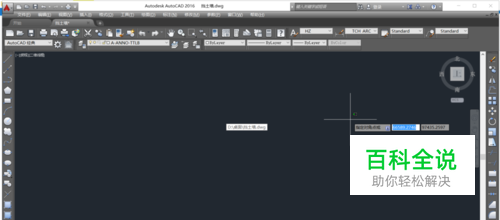

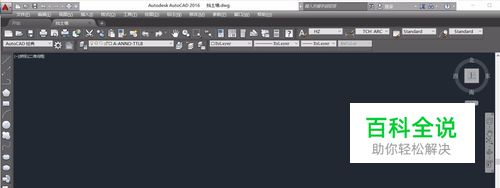

    但是打开后什么都没有

  • 03

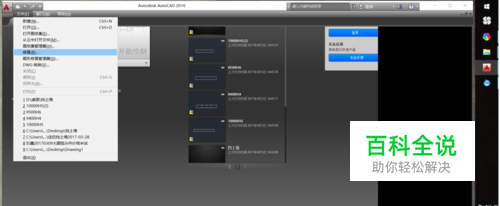

    先打开CAD2016程序,打开:文件-修复

  • 04

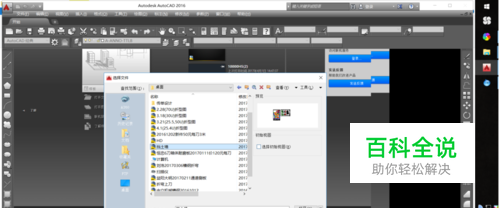

    在窗口里选择那个问题文件,打开。

  • 05

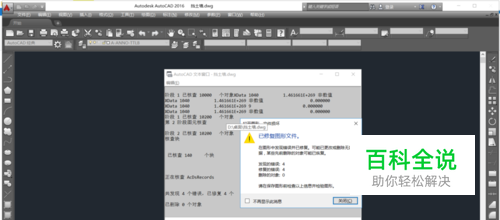

    开始自动修复,修复结果如图所示。

  • 06

    关闭修复窗口后,CAD会自动打开这个问题文件。依然没有显示图形,不用管,保持打开状态,点击:工具-块编辑器。

  • 07

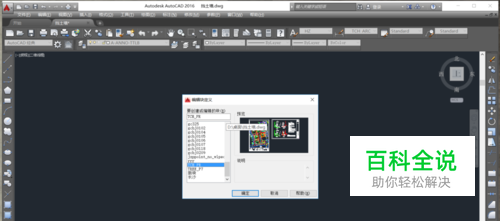

    在块编辑器窗口的左侧选择TCH-PR,点击确定。注意如果没有前面的修复,这里是不会显示TCH-PR的哦。

  • 08

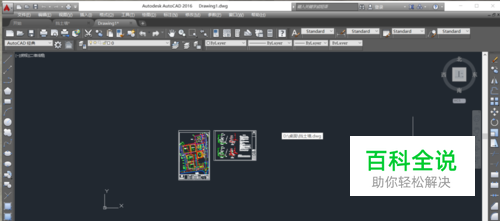

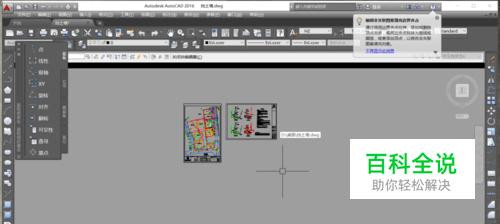

    出现这个界面,可以看到图形了,把图形复制粘贴到新文件中就可以了。

  • 09

    最后效果
