solidworks如何在三维图中标注尺寸

见很多网友在问,solidworks如何在三维图中标注尺寸,今天发个专贴给大家分享一下,其实很简单的。

solidworks在三维图中标注尺寸步骤

  • 01

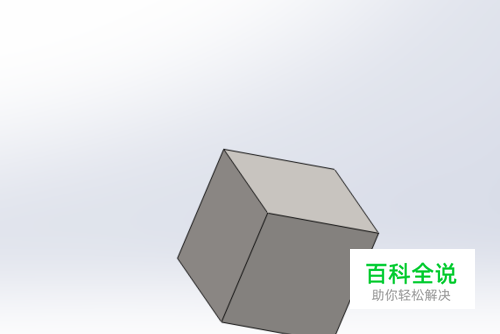

    打开solidworks,新建或打开一个三维模型,我提前弄好了,如下图

  • 02

    单击顶部智能尺寸标注按钮,如下图

  • 03

    选择需要标注的尺寸,直接标注就可以了,如下图,在左侧可以进行相关尺寸的属性修改,自己动手试试吧
