怎样用CAD绘制沙发？

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD绘制沙发。

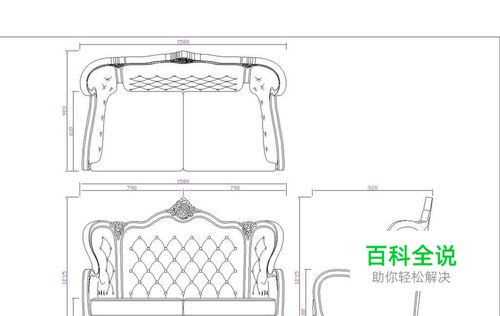

第一步

  • 01

    首先，单击“绘图”工具栏中的“矩形”按钮，然后，绘制圆角为10，第一个角点坐标为（20，20），长度和宽度分别为140和100的矩形为沙发的外框0。这一步绘制完成，我们进行下一个步骤。

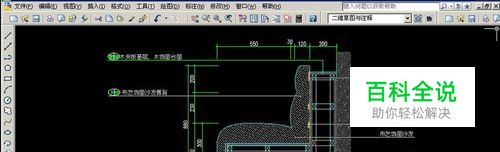

    第二步

    • 01

      接着，“绘图”工具栏中的“直线”按钮，绘制坐标分别为（40，20）、（@，80）、（@100，0）、（@0，-80）的直线。

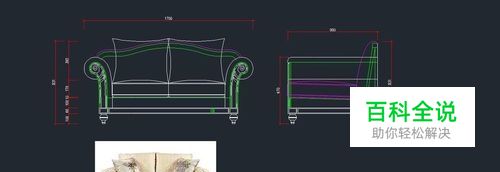

      第三步

      • 01

        单击“修改”工具栏中的“分解”按钮、“圆角”按钮、“延伸”按钮和“修剪”按钮，绘制出沙发的大体轮廓。命令行提示如下： 命令:EXPLODE 选择对象：（选择外面倒角矩形） 选择对象： 命令：FILLET 当前设置：模式=修剪，半径=6.0000 选择第一个对象或（放弃U/多段线P/半径R/修剪T/多个M）：（选择内部四边形左边） 第二个对象，或按住Shift键选择要应用角点的对象：（选择内部四边形上边） 选择第一个对象或（放弃U/多段线P/半径R/修剪T/多个M）：（选择内部四边形右边） 选择第二个对象，或按住Shift键选择要应用角点的对象：（选择内部四边形上边） 选择第一个对象或（放弃U/多段线P/半径R/修剪T/多个M）：

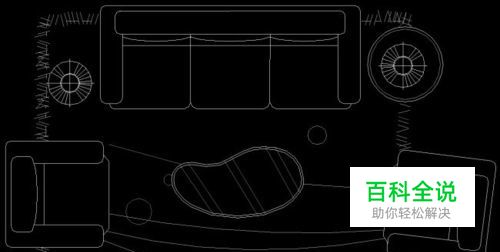

        第四步

        • 01

          重复“圆角”命令，选择内部四边形左边和外部矩形下边左端为对象，进行圆角处理。 命令：EXTEND 当前设置：投影=UCS，边=无 选择边界的边. . . 选择对象或<全部选择>： 选择对象： 选择要延伸的对象，或按住Shift键选择要修剪的对象，或（栏选F/窗交C/投影P/边E/放弃U）

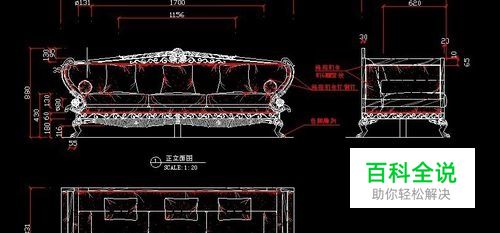

          第五步

          • 01

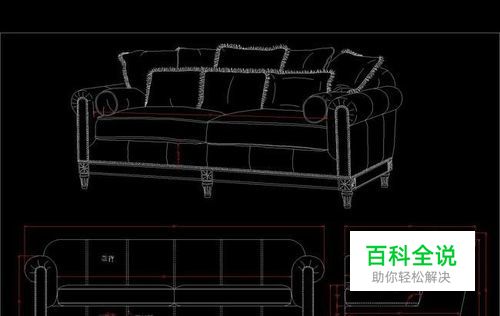

            单击“修改”工具栏中的“圆角”按钮，选择内部四边形右边和外部矩形下边右端为对象，进行圆角处理。 单击“修改”工具栏中的“修剪”按钮，以刚绘制的圆角圆弧为边界，对内部四边形右边下端进行修剪。 再次，单击“绘制”工具栏中的“圆弧”按钮，绘制沙发皱纹。在沙发拐角位置绘制6条圆弧。 这样沙发就被我们绘制出来了。
