SolidWorks怎样运用旋转命令进行建模

SolidWorks作为一种三维建模软件,怎样运用旋转命令进行建模?下面大家跟着小编一起来看看吧。

操作方法

  • 01

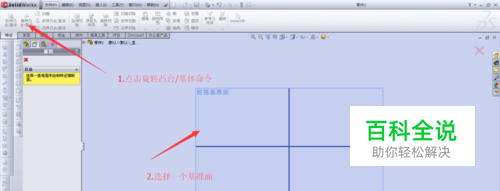

    1.进入SolidWorks工作界面-----点击旋转凸台/基体命令-----选择一个基准面

  • 02

    2.点击直线命令----绘制一条垂直(水平)直线----将直线改成构造线,作为中心线。(我们用的旋转命令,首先得有一根中心线当作基准轴,才能进行旋转)

  • 03

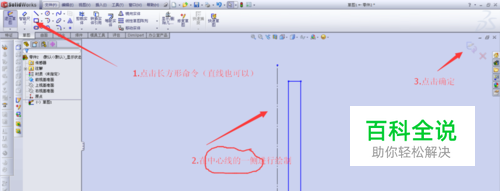

    3.点击长方形命令(直线也可以)----在中心线的一侧绘制图形---点击确定 注意:不管你画什么图形,记住一定只在中心线的一侧绘制图形。否则的话,旋转无效

  • 04

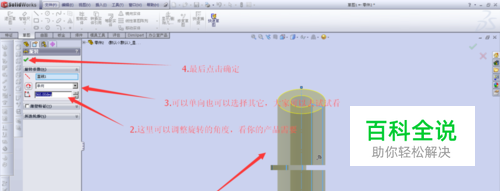

    进行预览---在旋转命令对话框中,还可以选择不同的角度和方向,大家可以试试看,最后点击确定按钮。

  • 05

    以上就是SolidWorks怎样运用旋转命令进行建模的步骤啦,有兴趣的朋友记得加关注哦,小编会不定期的更新SolidWorks内容。想要了解更多,私聊。
