CAD怎么进入轴测图系统以及相关设置
大家一般喜欢使用CAD绘制平面图形,如果需要绘制轴测图,那首先就要进入轴测图系统,那应该怎么进入轴测图系统呢?以及如何设置呢。
操作方法
- 01

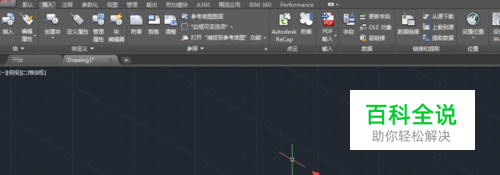

以CAD2017为例,打开CAD,在下方找到捕捉模式,然后用鼠标点击右键,可以看到这三个选项,选择“捕捉设置”。
- 02
在弹出的草图设置对话框中,找到捕捉类型,勾选“等轴测捕捉”。
- 03

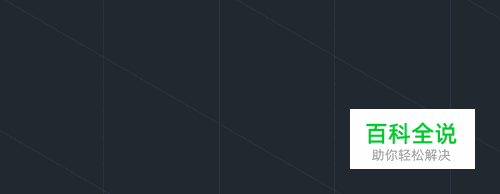

然后可以看到整个环境发现变化,光标样式也发生变化。
- 04

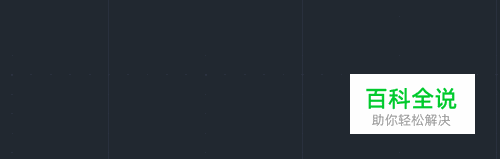

然后在下方按一下第三个按钮,即打开正交模式。
- 05

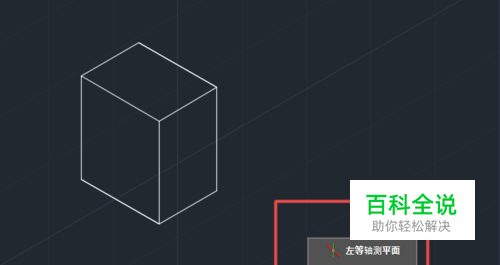

通过点击下方左键,可以选择左、顶、右三个等轴测平面,也可以按F5进行切换。
- 06

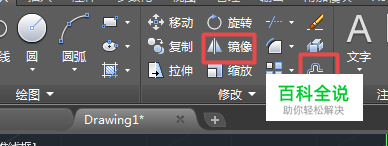

当进入轴测图系统后,偏移以及镜像等就不能直接使用了。
