UG教你画一根轴

今天来教你用UG画轴

操作方法

  • 01

    建立草图，

  • 02

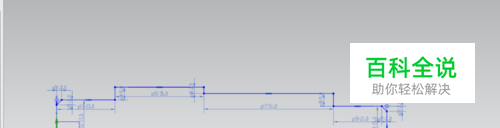

    绘画出轴的轮廓，之后在中心线建立一个参考线

  • 03

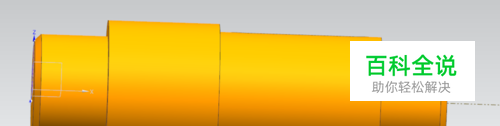

    我们选择旋转，之后以中心线为轴

  • 04

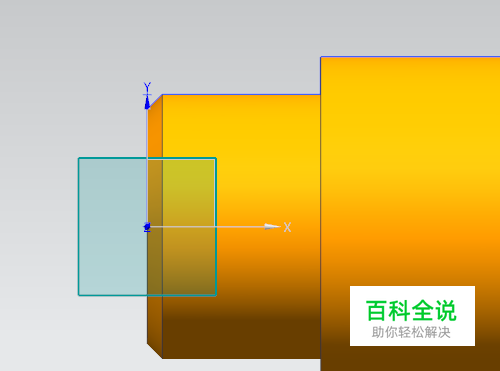

    因为有键槽，所以在有键槽的表面建立基准面

  • 05

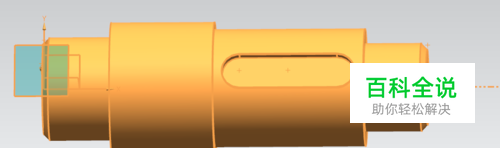

    绘画出键槽的形状

  • 06

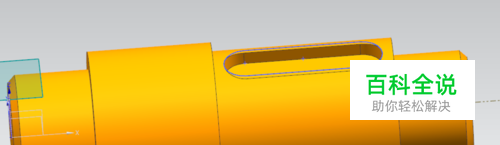

    运用拉伸，之后布尔运算为求差，得到键槽
