abaqus后处理详细教程
有很多人不了解abaqus后处理，那么今天小编就在这里给大家分享一点我的小，希望可以给你们带来帮助。
操作方法
- 01

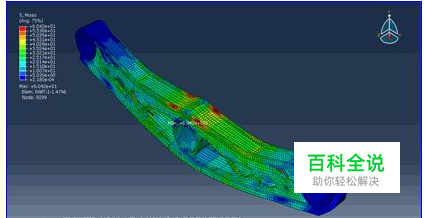

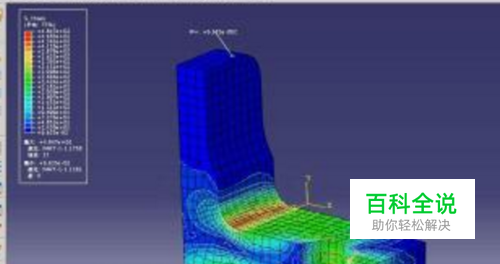

计算结束后查看结果：如果要查看应力图，单击左侧菜单栏中的如果查看承载力曲线，单击左侧菜单栏中的图标。
- 02
如果查看承载力曲线，单击左侧菜单栏中，然 后选择ODB场变量输出，单击继续。
- 03
在变量模块的位置选项选择唯一节点的，然后在下面选择相应的反力RF和位移U
- 04
然后在单元/结点模块中的右上角有激活分析步/帧选项，单击，出现下面界面
- 05
，然后将geo分析步前面的对号取消掉，单击确定。在选择方法中
- 06
选择结点集，然后选择之前定义的参考点集，然后单击下面的绘图即可。
- 07
以上就是小编带给大家的方法，希望大家可以喜欢，如果喜欢的话可以点赞哦，也可以发表自己的看法。
