UG的镜像几何体怎么用
该为大家分享一篇如何绘使用镜像几何体的教程。
操作方法
- 01
打开UG软件，双击或者右键单击选择打开软件，该经验以UG10.0版本为例。其他版本的UG都可以使用该经验教程。
- 02
点击新建的图标，新建一个模型文件，命名为_model1.prt，英文名即可（默认名称或者非中文标识）。然后点击OK。（或者鼠标中键OK）
- 03

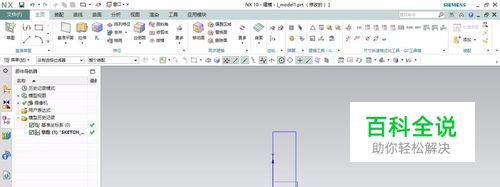

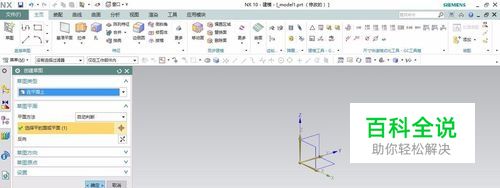

点击草图，以XY为草图平面，绘制草图，其他的2个平面都可以作为草图平面。绘制一个任意大小的矩形。完成后退出草图。
- 04

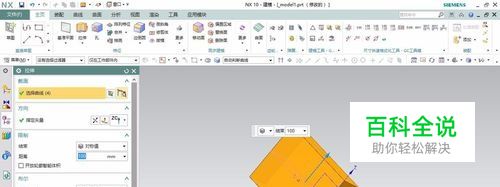

点击拉伸，拉伸高度为60，类型为实体，可选择为对称值，点击确定完成拉伸。
- 05

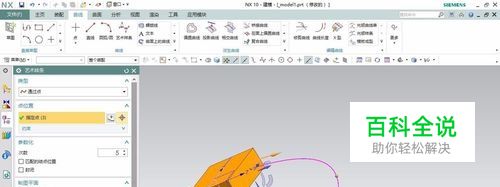

点击曲线，选择艺术样条，绘制任意规则的曲线。（建议在第一个在长方体的表面绘制。。）
- 06

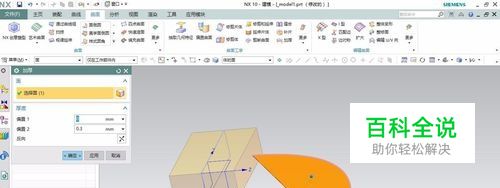

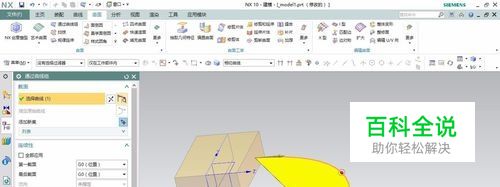

点击曲线组，我们可以先绘制一个曲面，然后点击加厚命令，进行加厚，前面的步骤都是做个案例为下一步铺垫的。
- 07

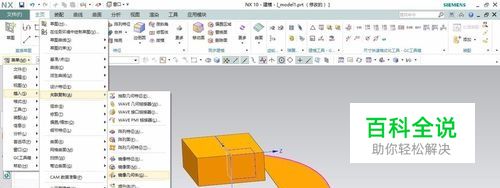

我们发现，如果在另一边做一个一模一样的出来会很难，所以要用到镜像几何体命令。在菜单--插入--关联复制--镜像几何体。
- 08

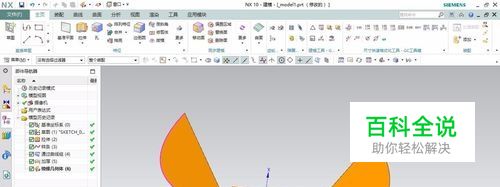

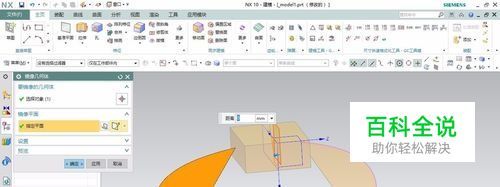

选择要镜像的体为加厚的片体，镜像平面则为我们草图的平面XY平面，然后点击确定，就完成镜像几何体的操作了。
