autoCAD制图技巧：[9]隐藏图形

2024-04-01 13:53:09

autoCAD制图，有几种隐藏图形的方法，隐藏图形是方便编辑或打印。

操作方法

01

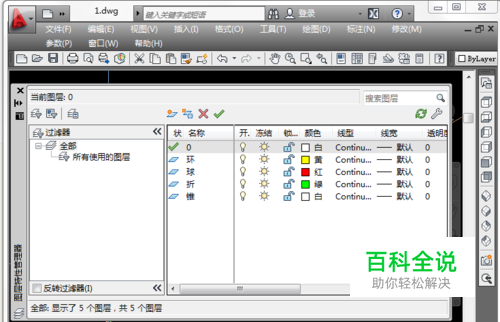

打开CAD——LA（图层）——空格，新建多个图层，分别命名图层名称，将每个图层设置不同的颜色
02

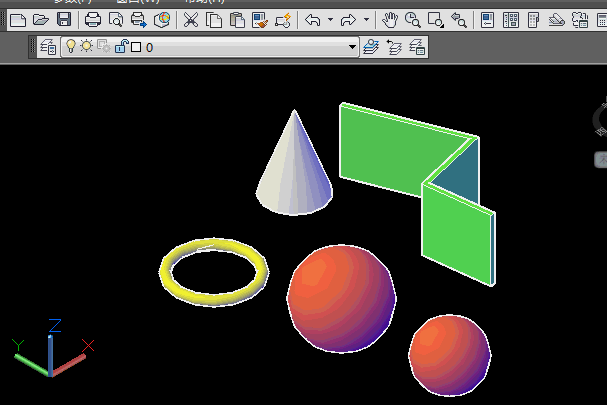

在不同的图层上，画出相对应的图形
03

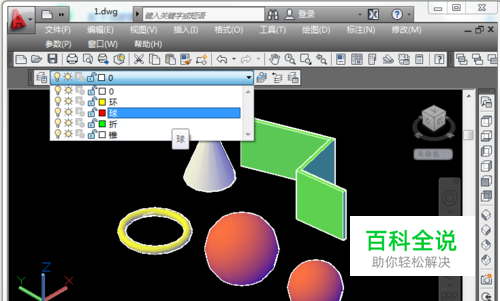

点击球的图层，将锁锁上，灯关掉。现在这两个球都被隐藏了。若不想隐藏了，就将锁打开，灯打开就可以了此项是隐藏同一图层的所有图形
04

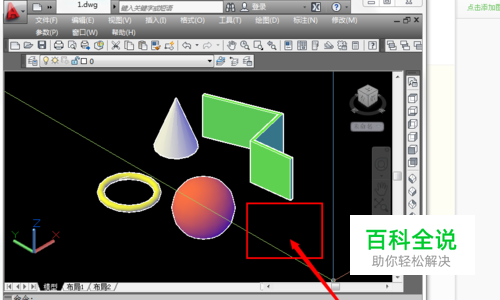

那只想隐藏一个球呢选中要隐藏的球——点击右下角的灯——隐藏对象，要不隐藏了就点击右下角的灯——取消隐藏此项是隐藏同一图层的不同图形，或不同图层的不同图形
05

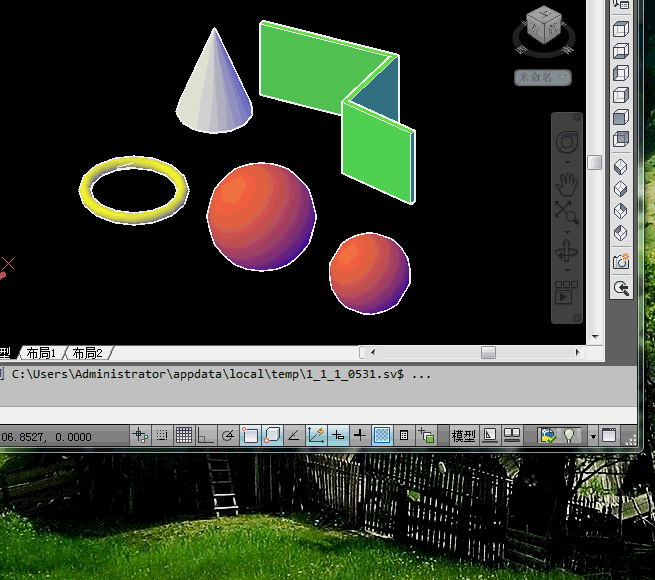

除了那个小球外，其它图形都隐藏呢选中不隐藏的球——点击右下角的灯——隔离对象，要不隐藏了就点击右下角的灯——取消隔离此项是隐藏同一图层的不同图形，或不同图层的不同图形
06

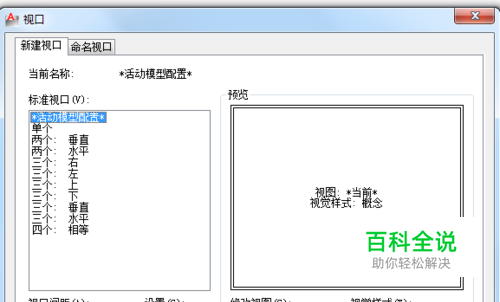

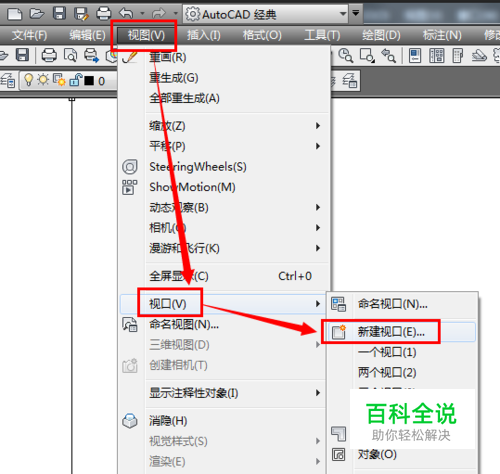

在不同的视口中隐藏图形在布局中——视图——视口——新建当前视口
07

CO（复制）——空格，将此视口复制一个
08

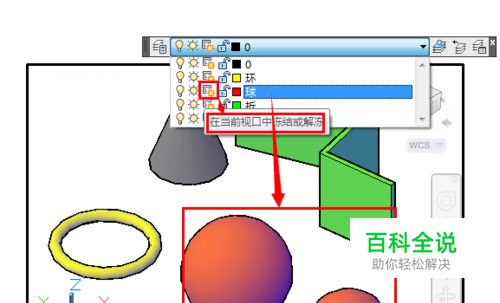

双击左键——激活左边的视口——点图层——在当前视口中冻结再看左边的视口中的球就被隐藏了这是隐藏某一个视口的图层的所有图形
