AutoCAD如何添加零件序号

在装配图中的所有零件都需要标注序号，装配图中一个相同的零件或组件只标一个序号，本文详细说明如何标注零件序号。

操作方法

  • 01

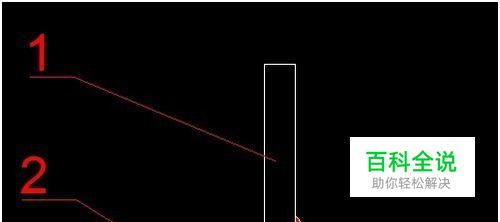

    如下图所示，两个零件焊接在一起，标注这两个零件的序号。

  • 02

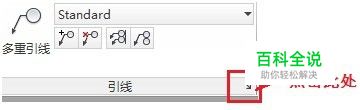

    设置引线样式。单击【注释】面板中的【多重引线样式】，弹出【多重引线样式管理器】对话框。

  • 03

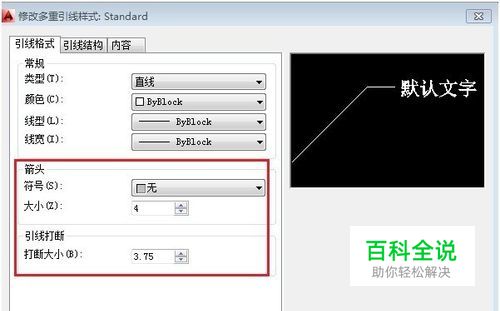

    单击【修改】按钮，弹出【修改多重引线样式：Standard】对话框，设置其中的【引线格式】选项卡

  • 04

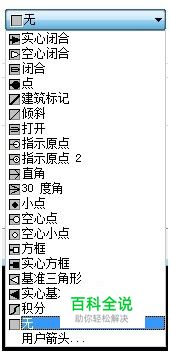

    点击箭头符号旁的倒小黑三角，选无或其他，我们选“无”。

  • 05

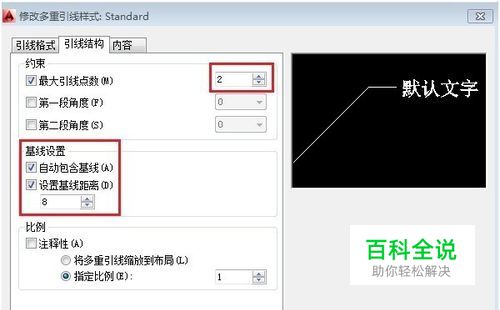

    选择【引线结构】选项卡，设置其中的参数

  • 06

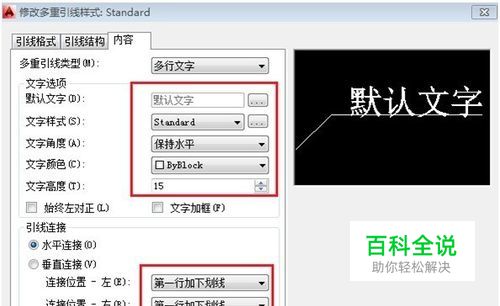

    选择【内容】选项卡，设置其中的参数，如图所示

  • 07

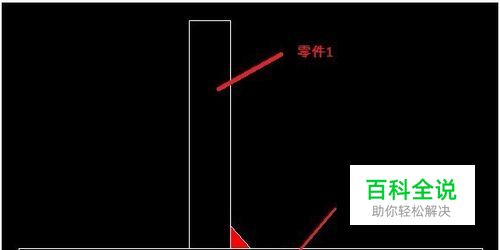

    标注第一个零件1的序号，将【细实线】设置为当前图层，单击【注释】面板中的【引线】按钮，开始标注。

  • 08

    我们发现序号1和2没有对齐，单击【注释】面板【多重引线】的【对齐】按钮，如下图所示，然后选择刚才标注的序号1和序号2。

  • 09

    命令行如下：

  • 10

    效果如图：
