CAD修剪，延伸介绍及操作方法
CAD修剪和延伸在绘图过程中，不断被使用，已求得所需要的形体。下面就为大家介绍这两种操作方法。
修剪命令的作用：
- 01
CAD的修剪功能是用剪切边来裁剪被剪边已达到修剪的目的，使得修剪对象以适合其他对象的边。
修剪命令打开方式：
- 01

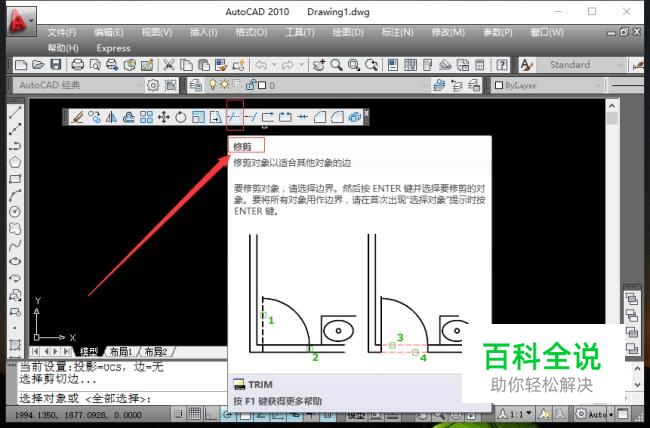

方法一：在“修改”工具栏中，找到修剪命令按钮，鼠标点击修剪工具按钮。
- 02

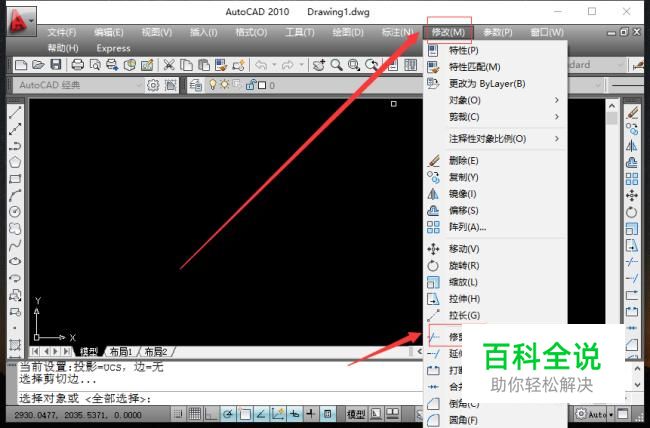

方法二：在编辑栏中找到修改命令按钮，点击修改按钮，找到修剪命令按钮后，鼠标单击修剪按钮。（修改---修剪）
- 03

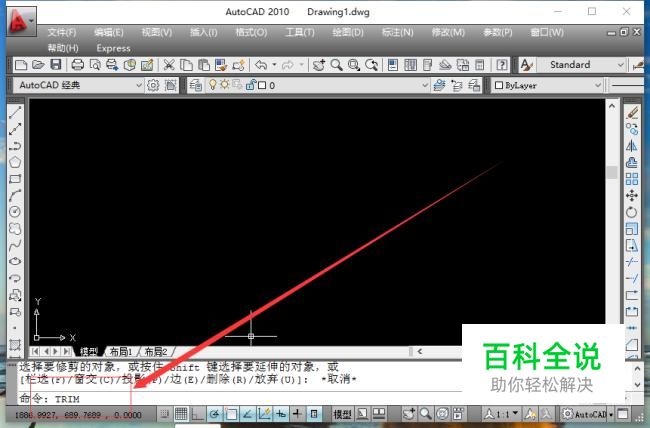

方法三：在命令输入窗口中输入命令“TRIM”或者输入“TR”。输入完成后点击Enter（回车键）。
修剪命令操作方法
- 01

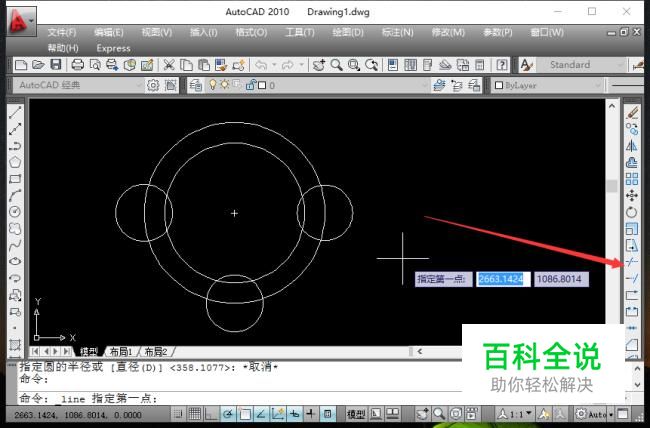

在“修改”工具栏中，找到“修剪”命令按钮，鼠标点击“修剪”工具按钮（或者使用上述另一种方法打开也可以）。
- 02

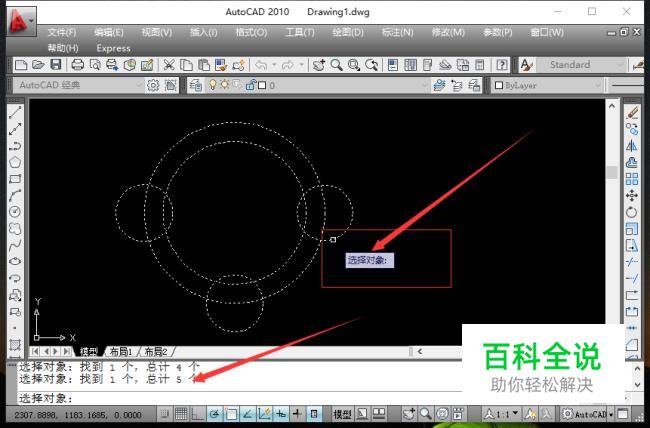

出现选择对象命令，选择全部对象作为剪切边的实体对象，点击空格键完成选取。
- 03

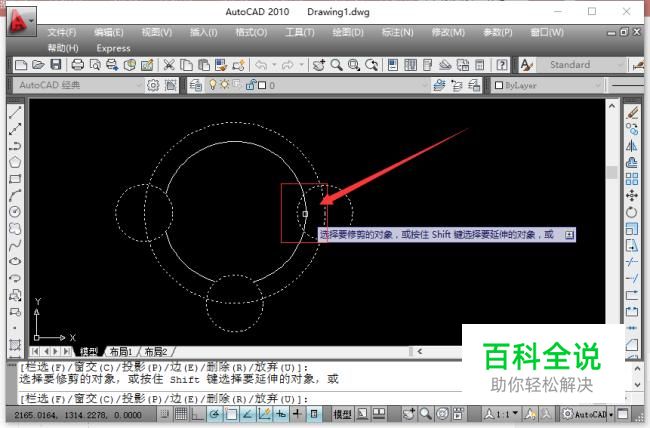

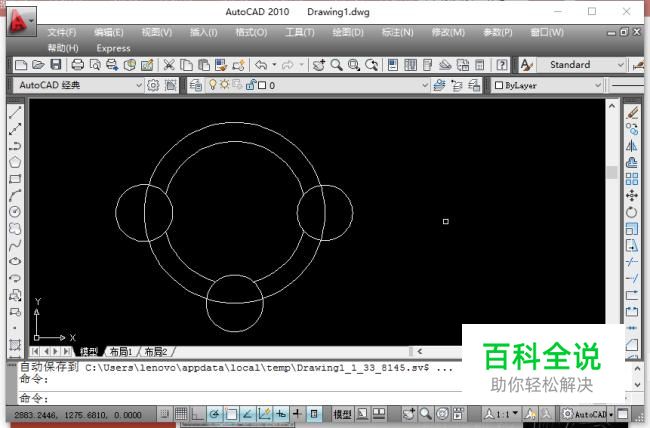

选择 被剪切边，点击回车键完成修剪命令。
延伸命令的作用
- 01
延伸命令：延伸命令是将一实体对象延伸到另一个实体对象的操作，可以拉长或延伸直线或弧，使它与其他实体相接。
延伸命令的打开方式
- 01

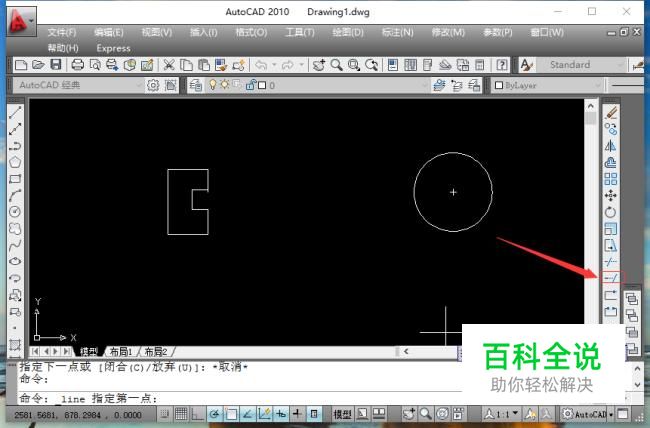

方法一：在“修改”工具栏中，找到延伸命令按钮，鼠标点击延伸工具按钮。
- 02

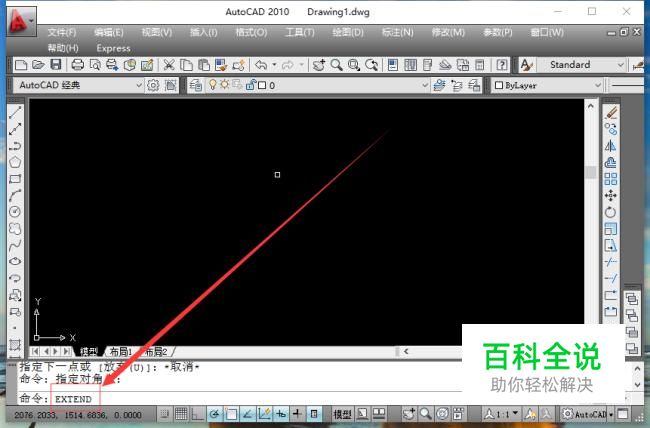

方法二：在命令输入窗口中输入命令“EXTEND”或者输入“EX”。输入完成后点击Enter（回车键）。
- 03

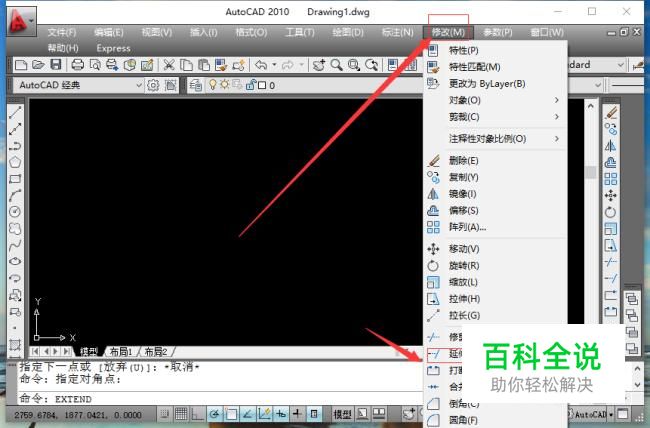

方法三：在编辑栏中找到修改命令按钮，点击修改按钮，找到延伸命令按钮后,鼠标单击延伸按钮。（修改---延伸）
延伸命令操作过程：
- 01

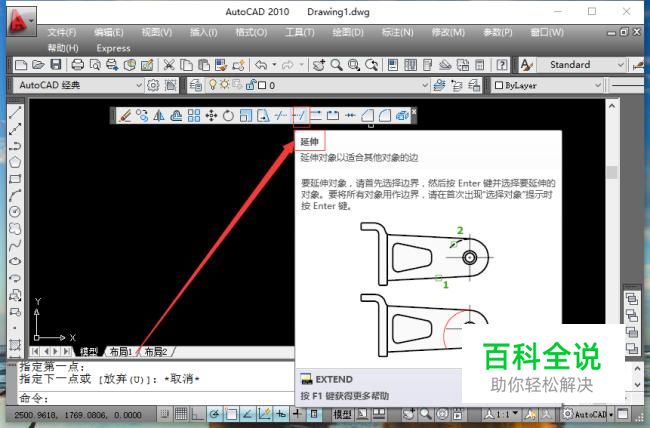

在“修改”工具栏中，找到“延伸”命令按钮，鼠标点击“延伸”工具按钮（或者使用上述其他方法打开也可以）。
- 02

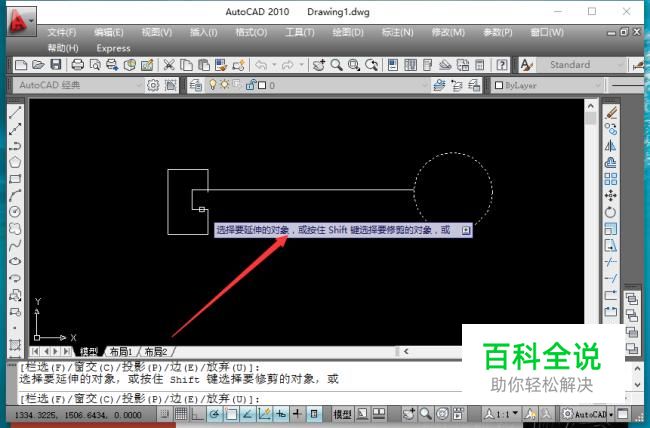

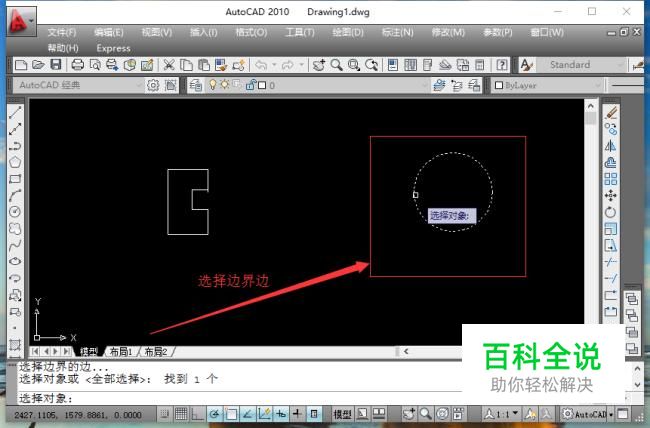

将光标移动到所需要修剪命令的实体上，选择边界边，点击鼠标右键完成选取。
- 03
选择延伸对象或延伸边，然后按下回车键完成操作。
