怎样用CAD画一个路标箭头？
在高速道路上我们经常会看到一些路标箭头，其实那些路标箭头是可以用CAD来画的。那么怎样用CAD画一个路标箭头呢？下面就让小编来给大家介绍一下吧，希望对大家有所帮助。
操作方法
- 01

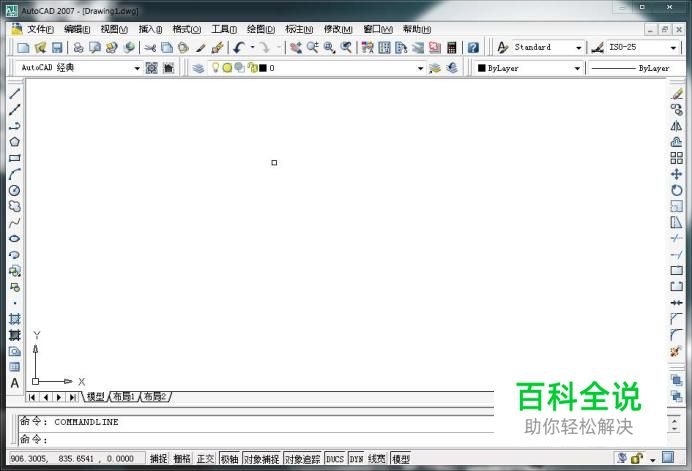

打开CAD软件，操作界面如图所示。
- 02
点击左边面板的多段线指令或者绘图工具栏的多段线指令，如图所示。
- 03
输入"W"（即宽度指令）快捷键，按空格键或者回车键确认，如图所示。
- 04
将多段线的宽度设置为10mm，先画出一条长度适中的直线。以后系统都会默认多段线的宽度为10mm，如图所示。
- 05
输入“A”快捷键（即圆弧指令），按空格键或者回车键确认，然后画出一个半圆弧，如图所示。
- 06
输入“L”快捷键（即直线指令），按空格键或者回车键确认，画出一个长度适中的一条直线，如图所示。
- 07
最后是画一个箭头。输入输入"W"（即宽度指令）快捷键，按空格键或者回车键确认，选择起点的宽度为40mm，如图所示。
- 08
选择终点的宽度为0mm，就画出了箭头，如图所示。
- 09
一个完整的路标箭头就算是完成了，如图所示。小伙伴们快去动手试一下吧。
