SolidWorks工程图中两种尺寸标注方法的区别
SolidWorks因其简介的设计页面，人性化的建模工具，强大的工程图制作功能等，已经成为大多数自动化企业设计开发产品的首选开发软件。今天就来介绍一下用SolidWorks出工程图的两种常规操作并说明一下其优缺点。
操作方法
- 01

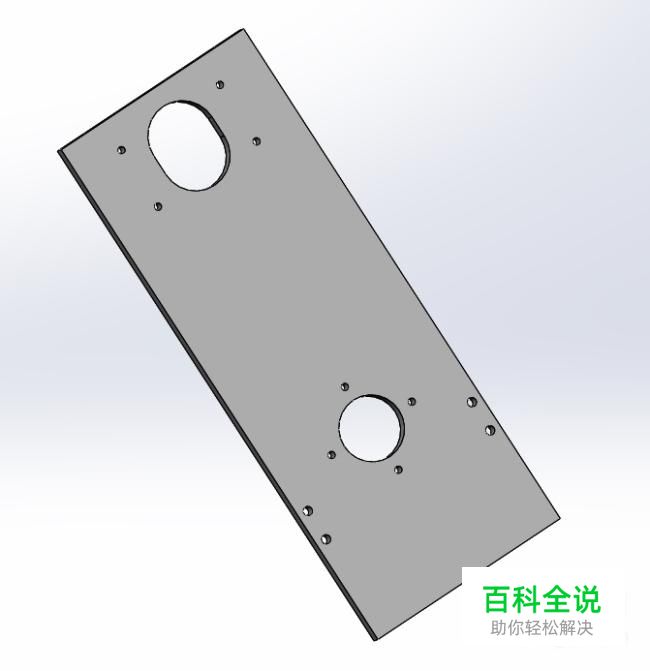

首先打开SolidWorks2016，创建一个平板零件的3D模型（过程不再累述，本文只讲工程图制作），零件主要特征有：拉伸、切割、圆孔、腰型槽、牙孔。
- 02

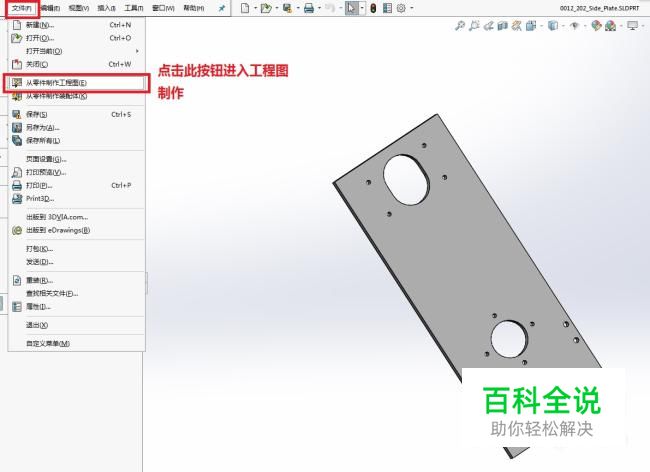

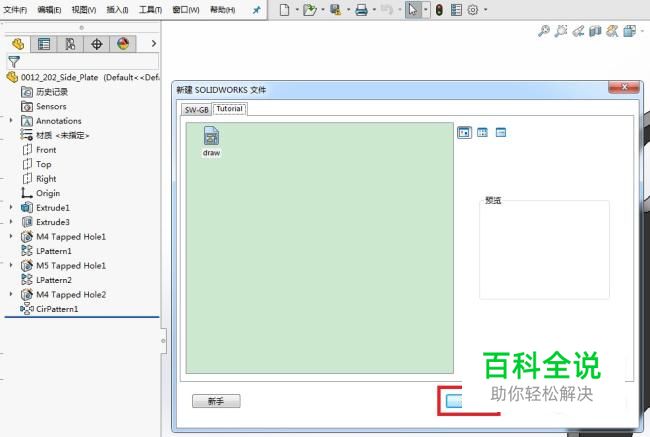

下面开始进入工程图制作程序，点击“文件-从零件制作工程图-确定”开始进入工程图绘制页面。（这样进入后工程图和3D模型行程关联）
- 03

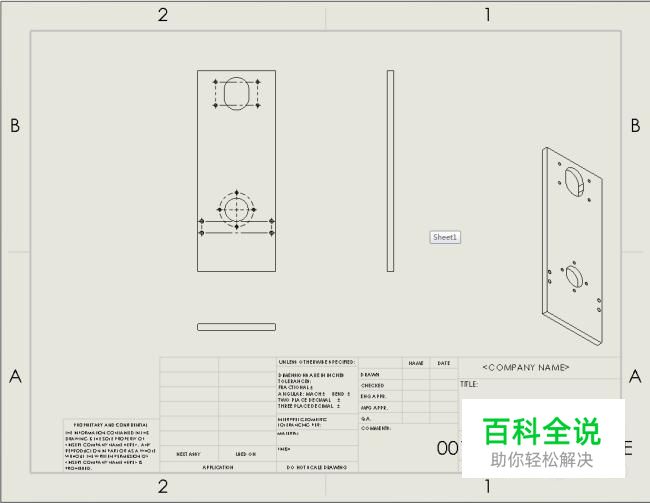

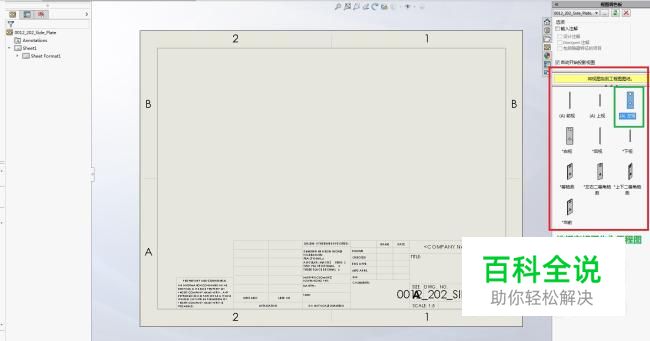

在右侧弹出的对话框中将左视图作为工程图的主视图拖放到图纸相应位置并投影出其他视图（过程不再累述）。下面进入标注尺寸步骤。
操作方法2
- 01

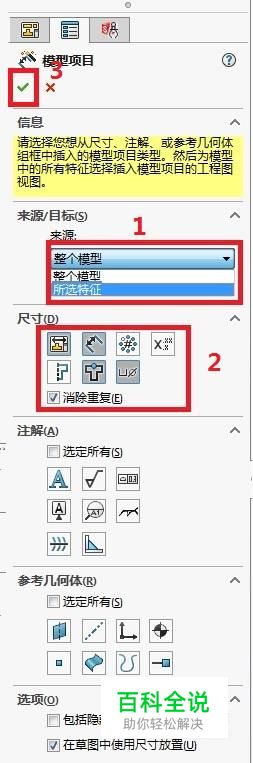

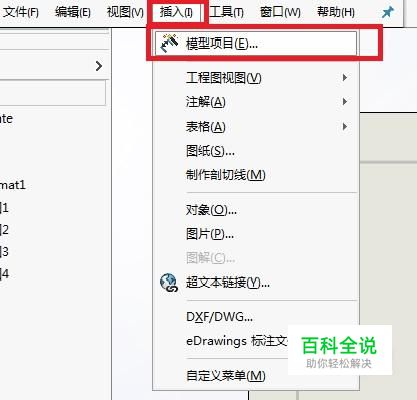

用“模型项目”工具标注尺寸：点击“插入-模型项目（各种选项下图1-2）-确定”
- 02

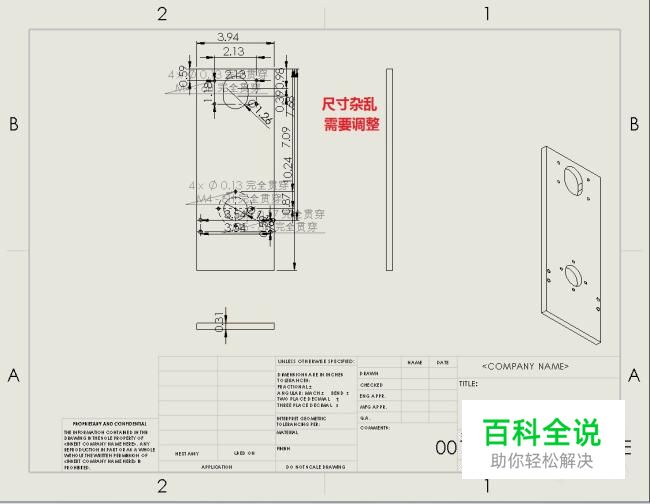

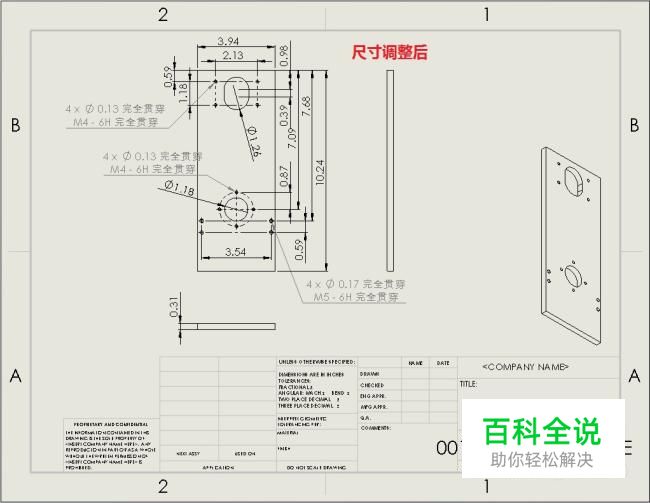

所有做3D图时定义的尺寸都会出现，没有定义的不会出现（因加工需要必须由设计者标出），所有尺寸排布相当杂乱，需要设计者亲自调整，同时还会发现很多不需要的尺寸必须删除。
- 03

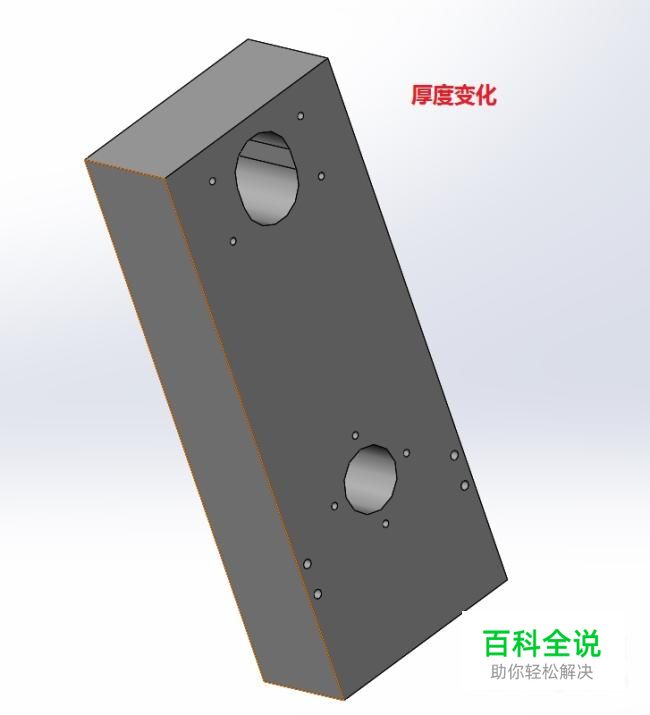

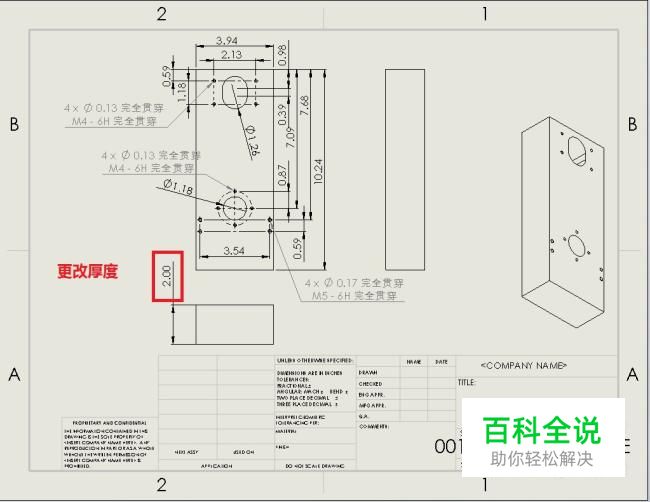

“模型项目”标注最主要的特点是工程图与3D图纸的关联，也就是说在工程图中改变尺寸数值3D图纸会跟着改变（请重视）。以模型厚度0.31为例，更改后3D模型也变化。
操作方法3
- 01

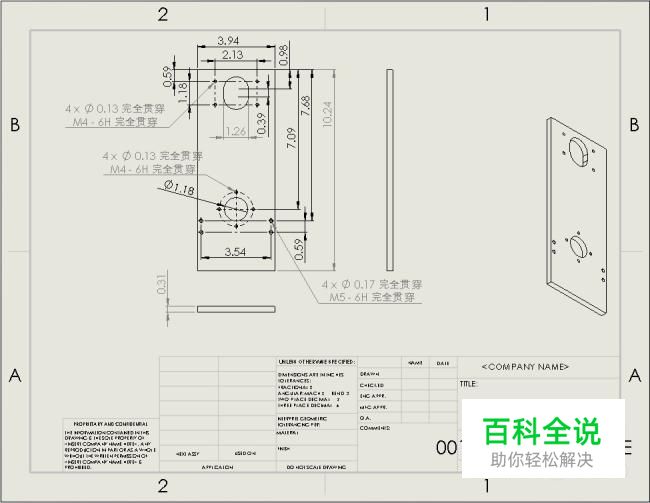

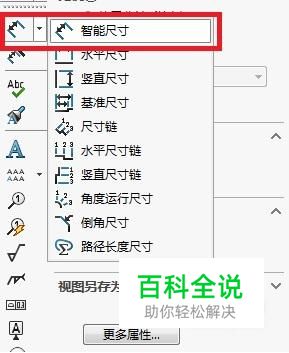

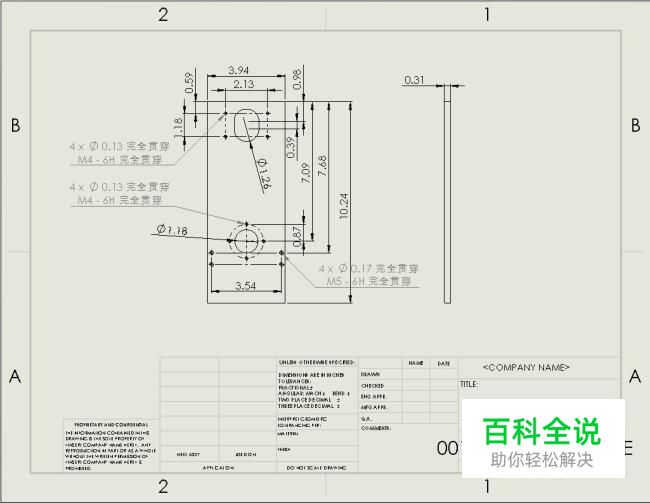

直接用工程图尺寸标注工具一个一个标注，能得到同样的工程图。
- 02

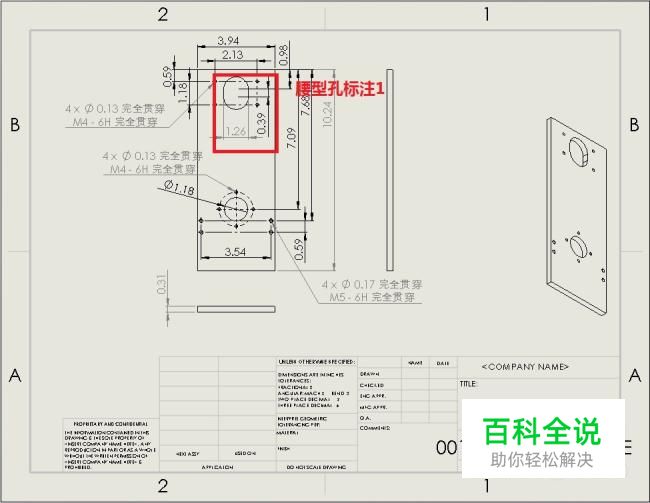

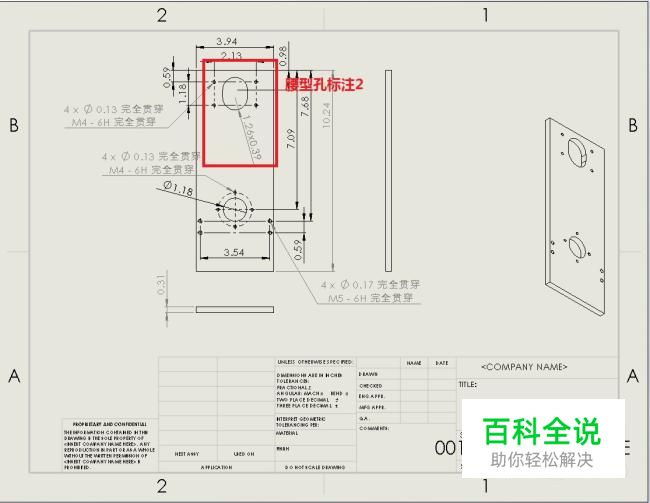

所有的尺寸都是设计者自己需要标注的，图纸的完整性取决于设计者的细心程度，因此很容易产生遗漏。另外部分标注方式可能也和设计者习惯有关，例如腰型孔标准方法。
- 03

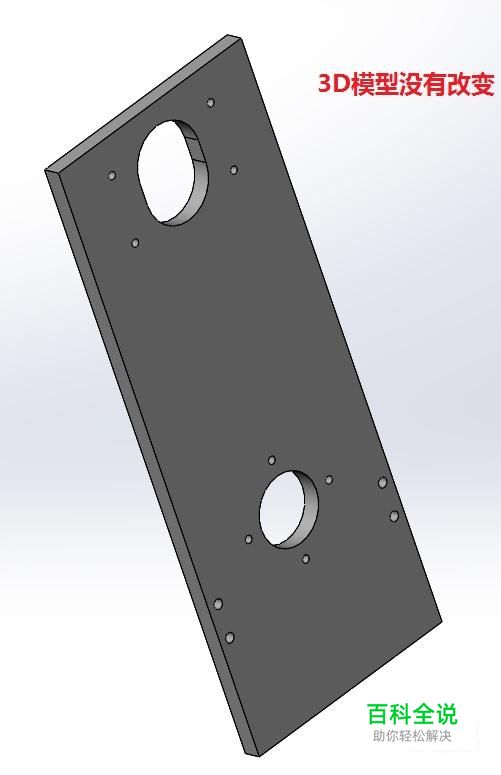

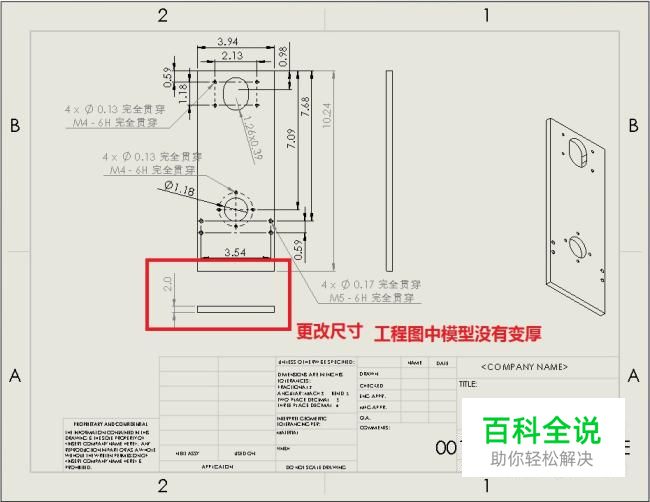

工程图中的尺寸和3D模型不相互关联，也就是说3D图改变尺寸工程图标注确会改变；但反过来改变工程图中的数值3D图确不变，而且如果改了的工程图尺寸那么该尺寸和3D图将毫无关联。（因此不要擅自更改工程图尺寸）
