CAD旋转指令的使用方法
CAD作为一款实用的计算机辅助绘图软件，可以用它来画很多好看的物品，只要掌握了一些基础的操作命令，就能大大提高我们的绘图效率，下面就让小编来为大家介绍一下CAD中旋转指令的具体操作方法吧。
操作方法
- 01

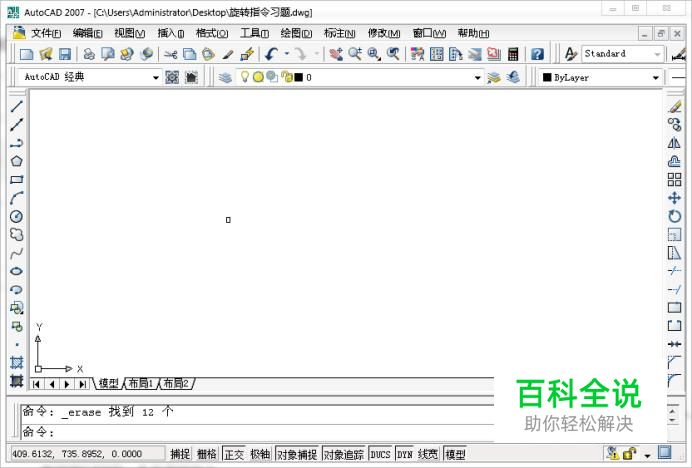

首先打开CAD软件，操作界面如图所示。
- 02

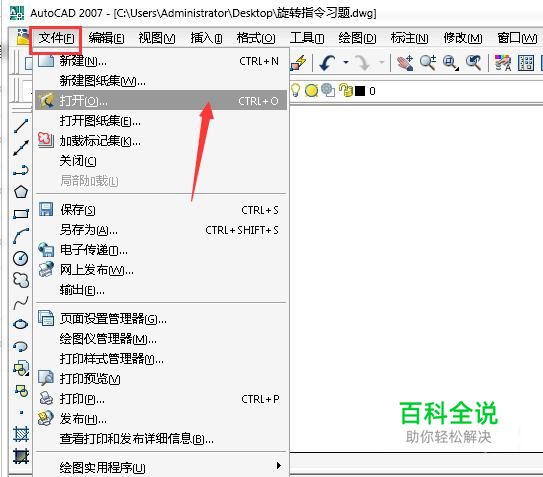

点击文件的打开，如图所示。
- 03

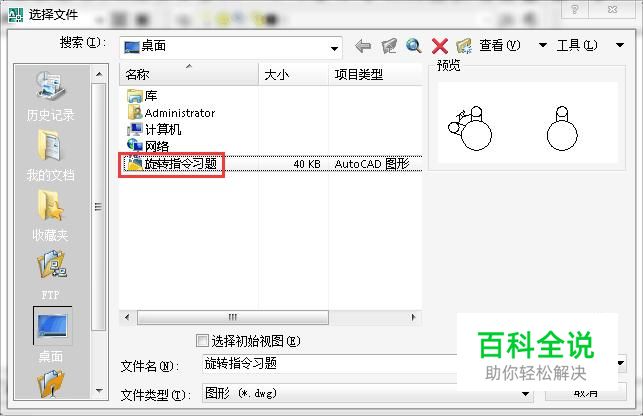

打开文件后，选择旋转指令习题，点击打开，如图所示。
- 04

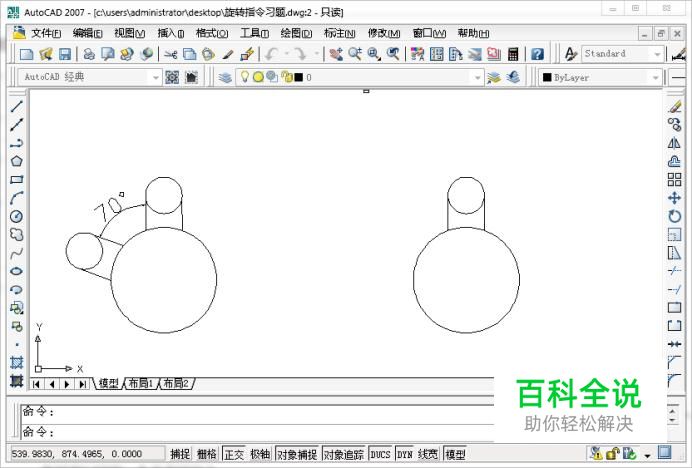

打开的习题图如图所示。
- 05
点击修改工具栏的旋转，如图所示。
- 06

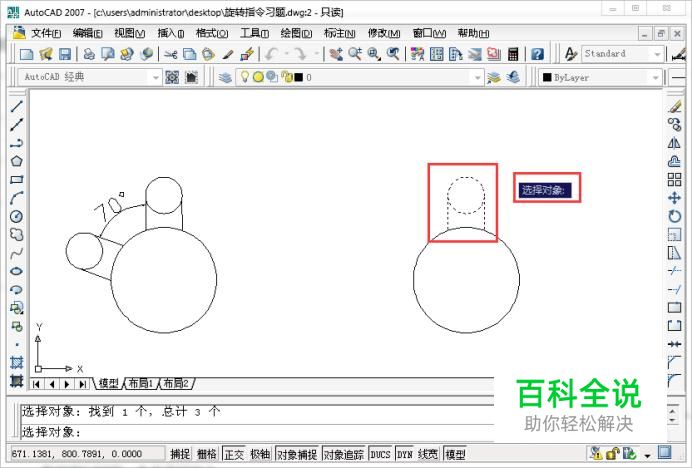

旋转的对象选择为一个小圆和两条直线，当旋转对象的形状呈蚂蚁线形状时表示被选中，如图所示。
- 07

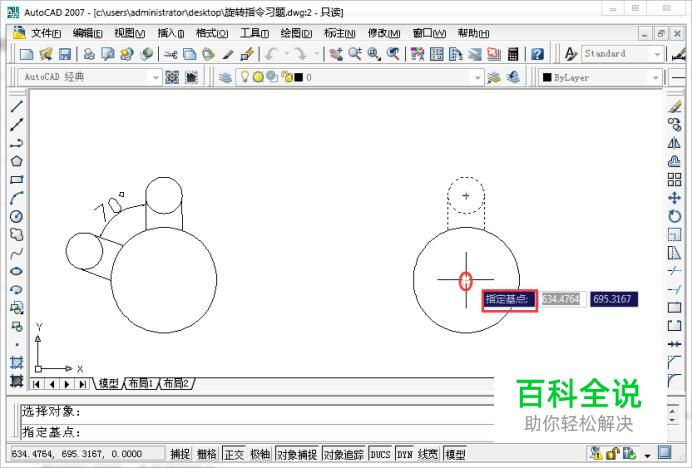

随后系统会提示我们要指定基点（即旋转中心），我们选择大圆的为基点，如图所示。
- 08

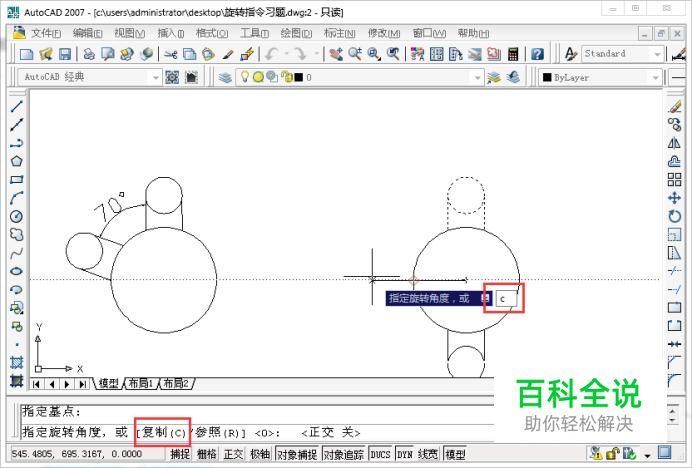

在键盘中输入“c”，执行复制指令，如图所示。
- 09

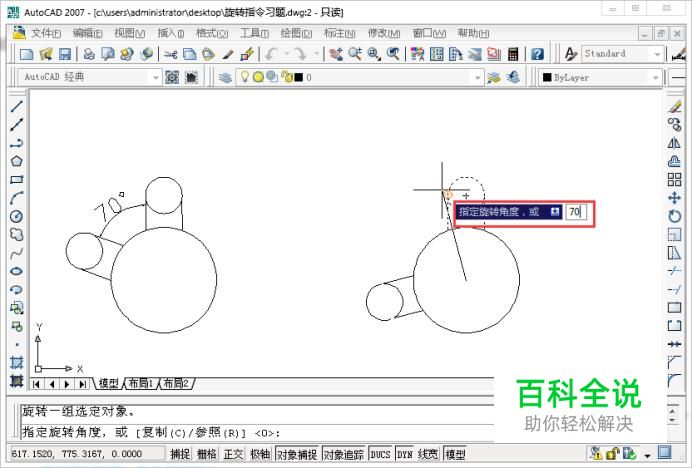

指定旋转的角度为70°，如图所示。
- 10

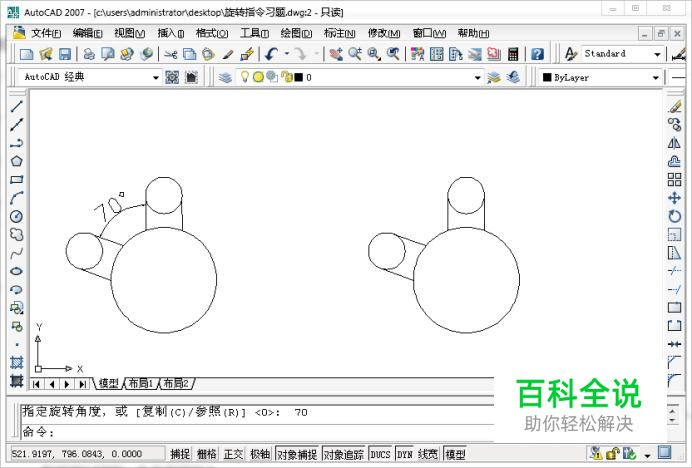

选择好旋转角度后，即可实现对物体的旋转，最终的结果如图所示。
