CAD2011中如何绘制“吊钩”

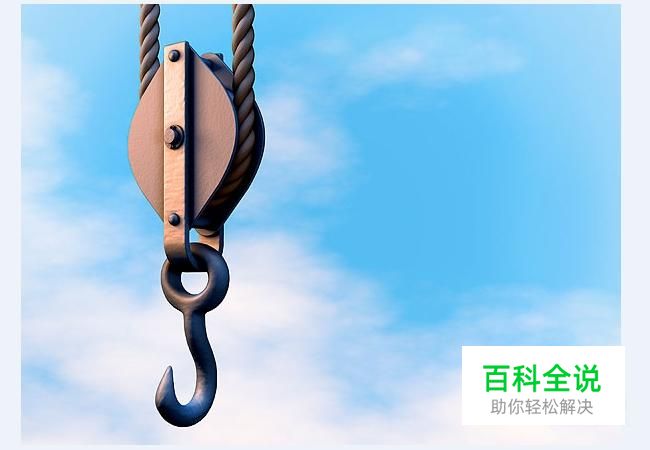

“吊钩”是我们在生活常见的，也是起重机中常见的一种吊具，现在就跟随小编一起看看如何在CAD中绘制“吊钩”吧。
操作方法
- 01

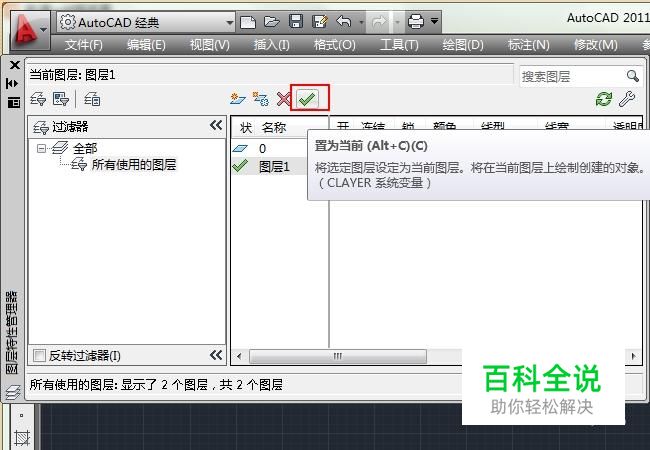

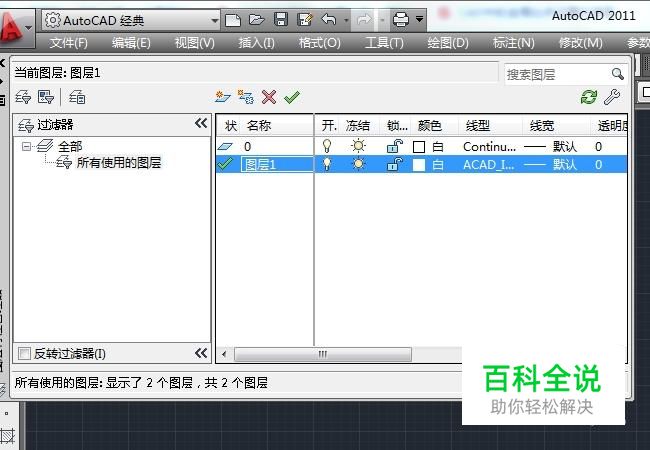

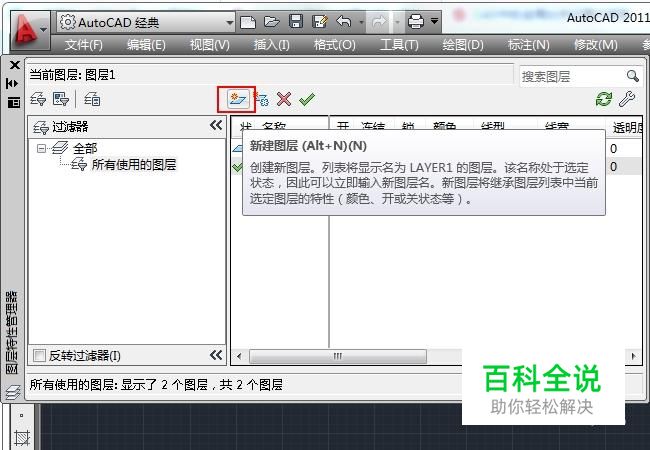

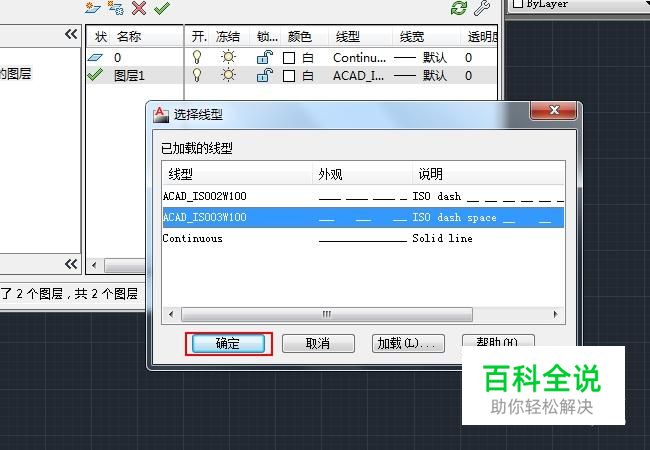

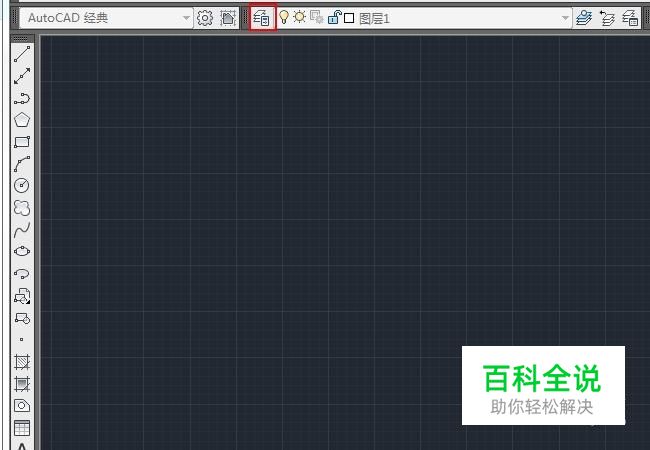

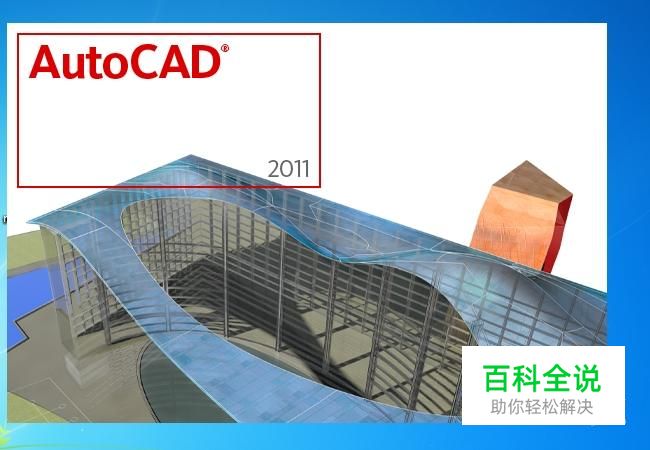

双击运行CAD2011，单击“图层特性管理器”，点击“新建图层”，然后将线型改为“ACADISO03W100”点击“确定”，然后将“图层一”置为当前层，关闭“图层管理工具”。
- 02

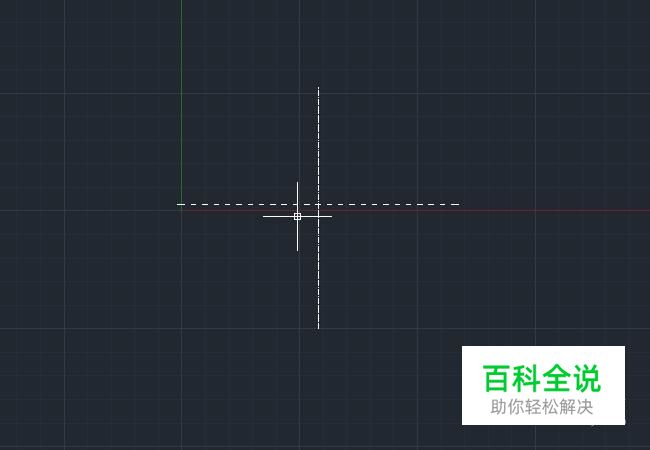

在命令栏输入“L”画出十字交叉线，然后在命令栏输入o选择横向，向上偏移100和130，向下偏移20（实际偏移按照设计图示尺寸为准）。
- 03

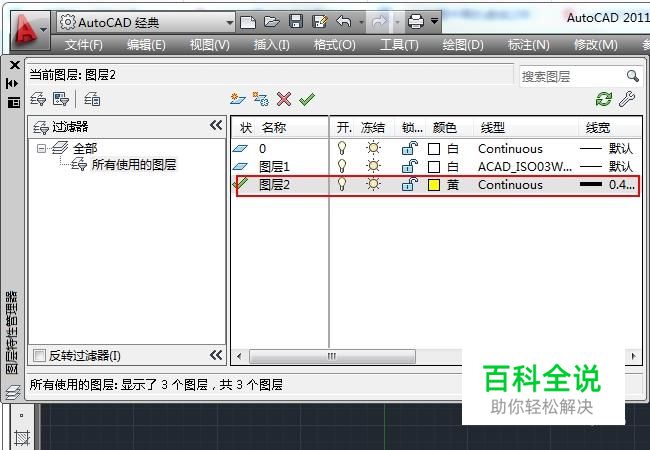

新建图层二，将线型改为“continuous”，颜色改为黄色，线宽改为“0.4mm”，置为当前层，关闭“图层管理器”。
- 04

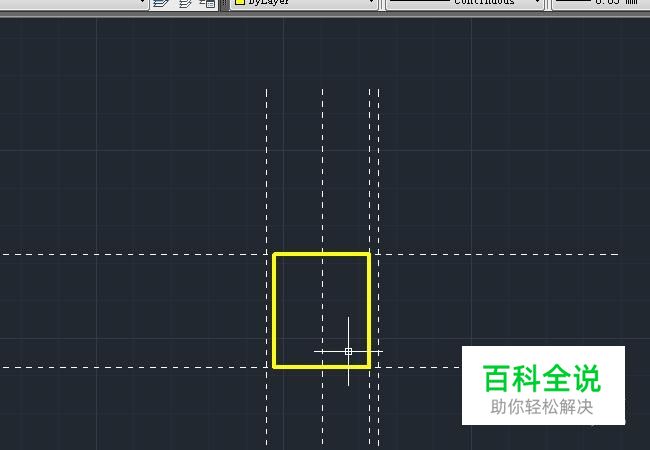

命令栏输入“L”,画出吊钩顶部的轮廓线。
- 05
将中心线向右偏移13单位（实际长度按设计图示尺寸为准）。
- 06

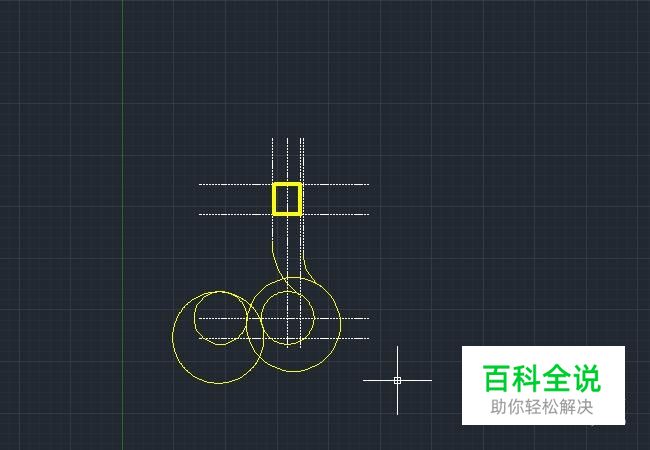

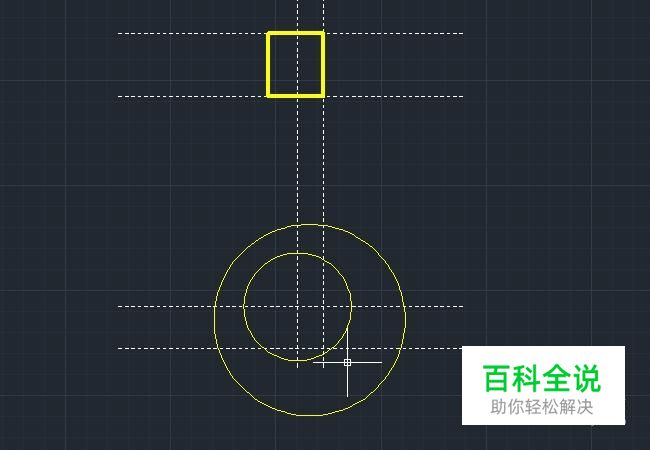

在命令栏中输入“c”以最开始的十字交叉点为中心绘制出半径为25和45的两个圆后对中心线左右进行偏移，偏移距离设置为15。
- 07

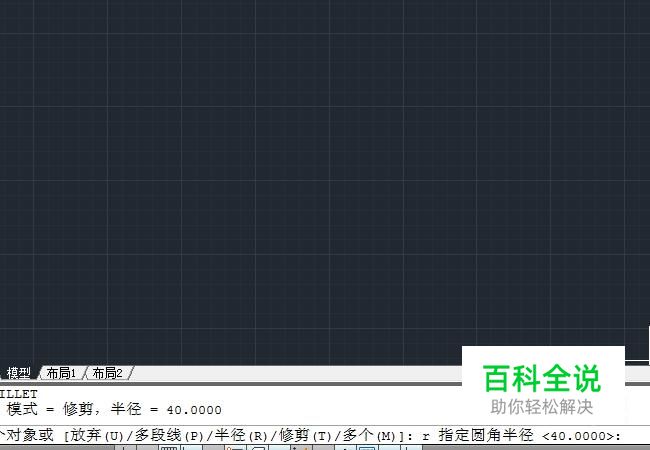

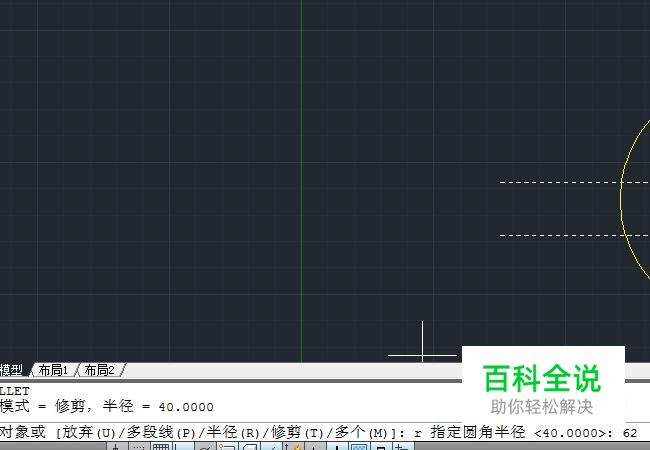

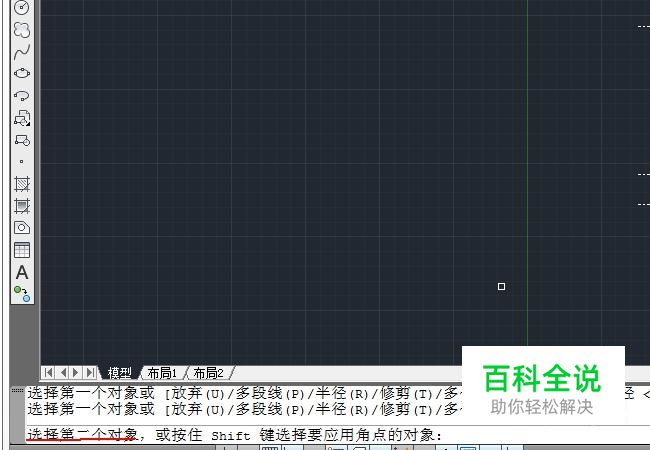

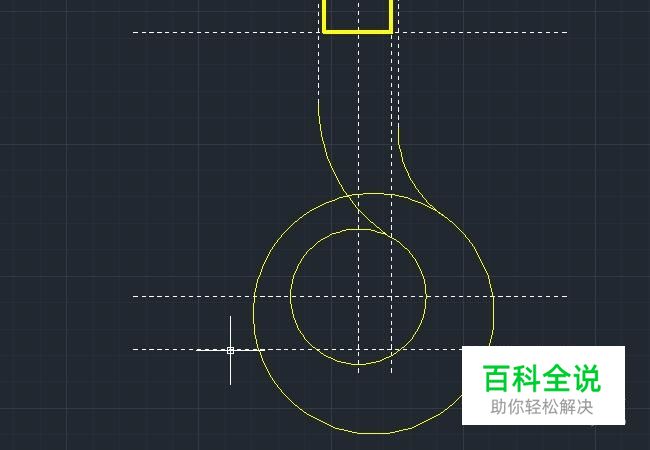

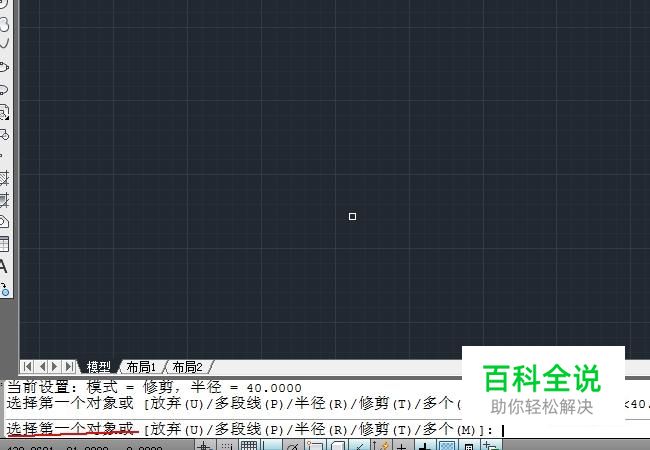

在命令栏输入“f”，按下空格键在输入“r”按下空格键然后输入半径“40”按下空格键，然后第一个对象大圆，然后在选择第二个对象最右边的竖直虚线，按下“enter”键。同样操作对小圆进行倒角（“f”是“倒角”的快捷键），此时半径改为62,，完成后如图所示。
- 08
画辅助圆如图所示，在命令栏输入“tr”对多余图线进行修剪，修剪为如图所示，在将剩余线条画上。
- 09

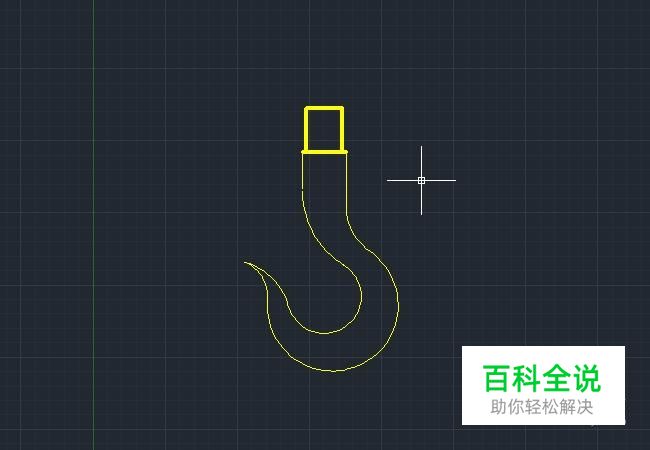

经过以上步骤我们就完成了“吊钩”的绘制了，怎么样小伙伴们是不是很简单呢？
