在CAD2011中如何“创建块”

2024-04-05 20:08:08

在CAD中当我们需要重复画某个图形时，我们就可以“创建块”，在下次使用此图形时直接插入创建好的块就可以了，现在就随小编一起看看如何“创建块”吧。

操作方法

01

双击运行CAD2011。
02

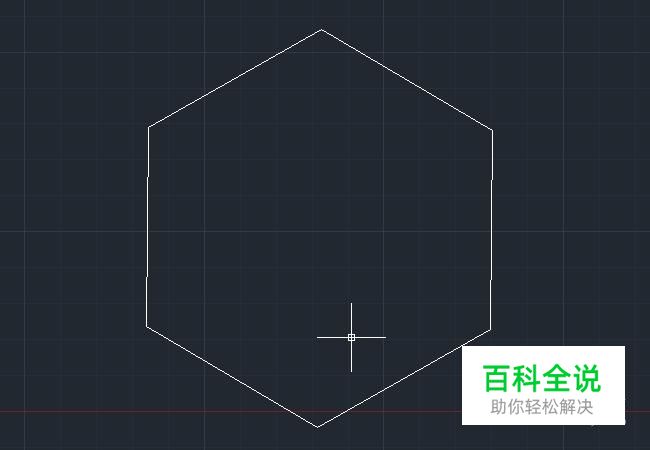

打开软件后在命令栏输入“pol”按“空格键”，输入“6”，画出正六边形，我们以“正六边形”为例创建块。
03

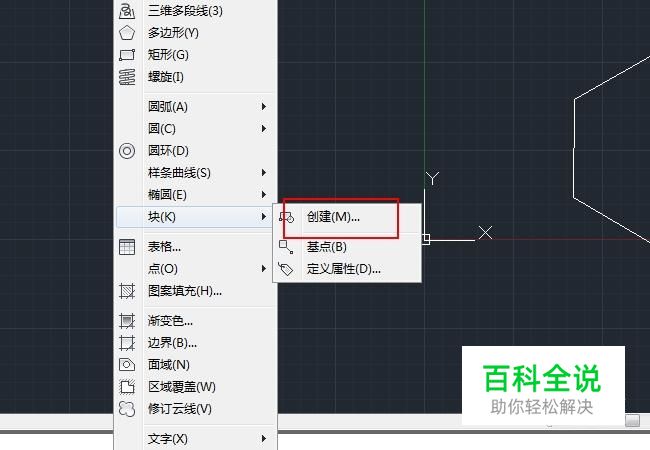

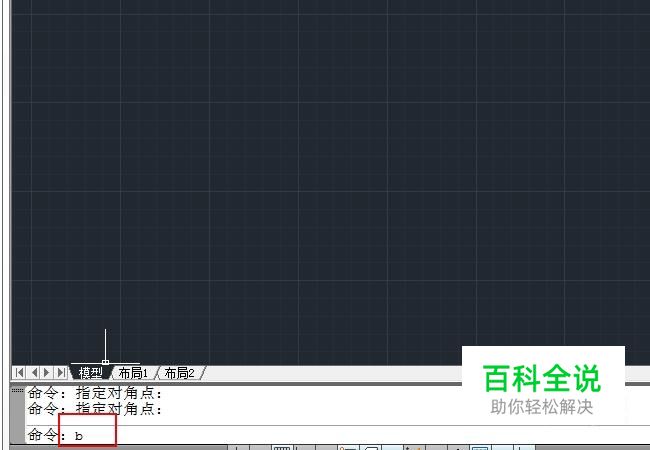

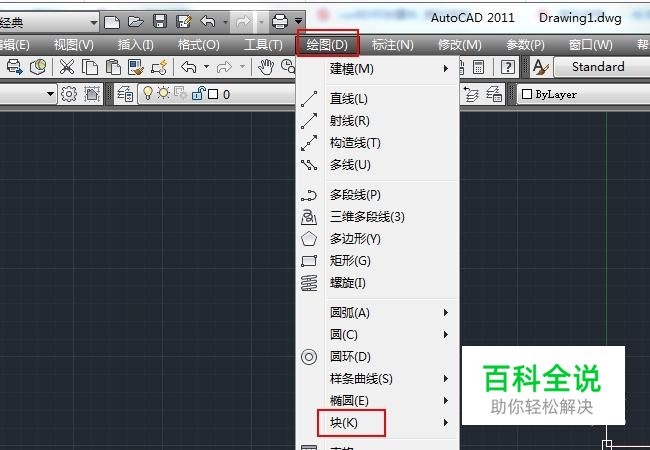

在命令栏输入“b”，或者在菜单栏中选择“绘图”点击“块”后选择“创建”。
04

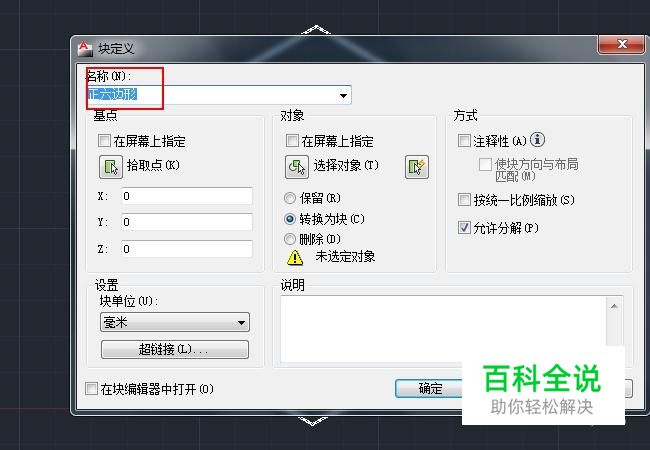

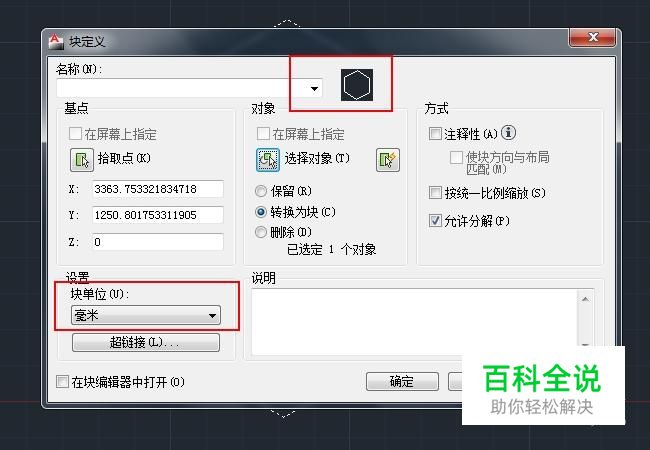

在弹出的对话框中为我们创建的块命名，这里我们给我们创建的块命名为“正六边形”。
05

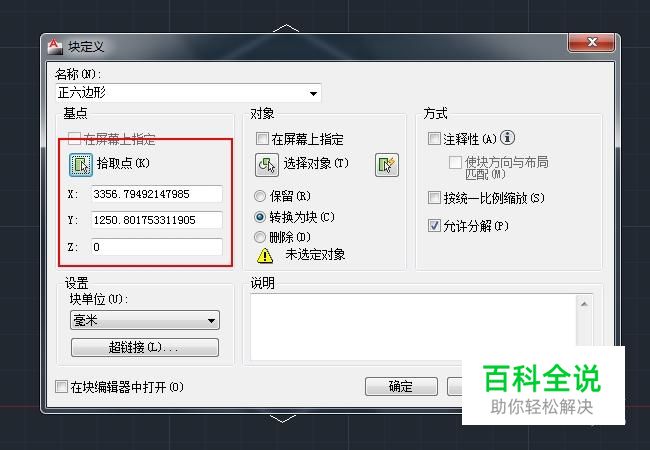

点击“拾取点”选择正六边形的中心为拾取点，这时候我们可以看到对话框的“X”和“Y”值发生了变化。
06

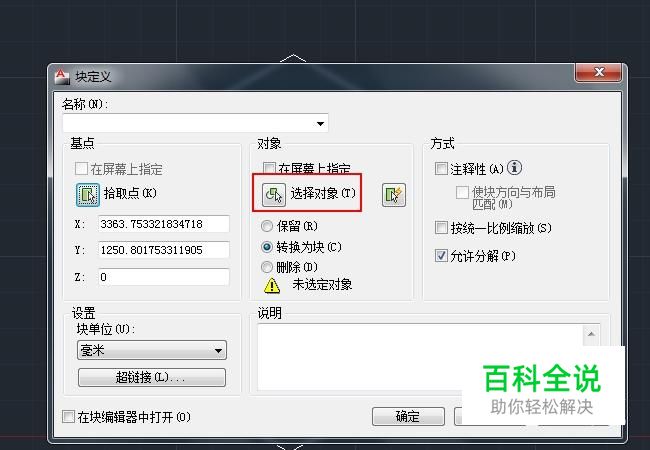

点击“选择对象”，这时候对话框消失，我们可以看到光标变为小正方形，点击正六边形上任意一点选中按下“空格键”。
07

在弹出的对话框中我们可以看到我们所选中的图形的缩减图，在“块单位”这里我们根据需要选择，小编这里选择的是“毫米”。
08

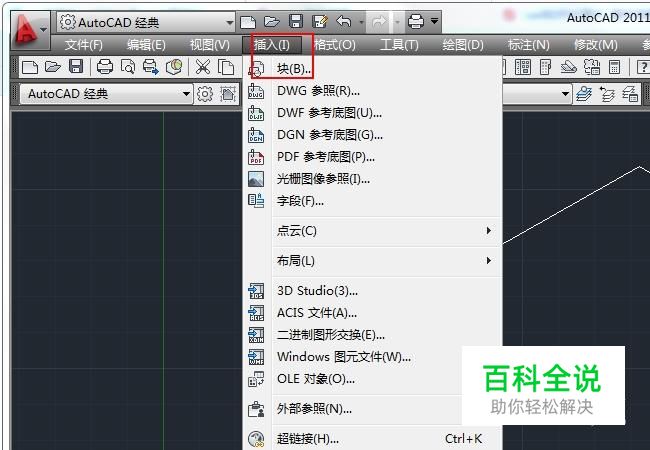

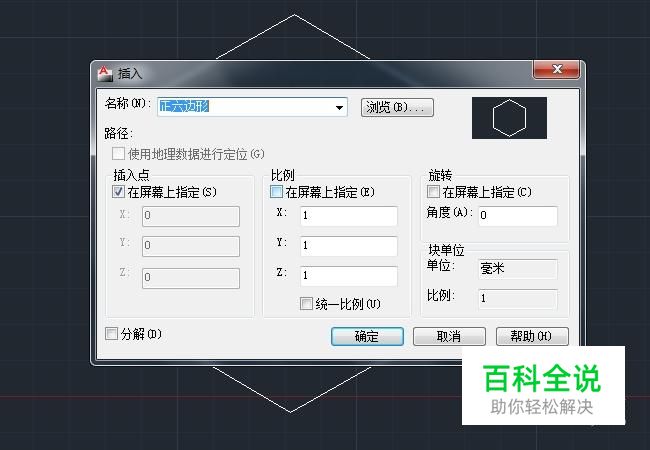

这是时候我们就完成了正六边形的块创建，现在我们点击“插入”，选择“块”，这时候在弹出的对话框中我们可以看到我们刚创建的“正六边形”块，这说明我们的块已经创建成功了，下次就可以直接使用了。
09

经过以上操作我们就完成了对块的创建，怎么样小伙伴们是不是很简单呢？
