CAD中的虚线显示成实线应该怎么办?
在我们使用CAD软件画图时，有时我们在画虚线时发现画出来的是实线，那么怎么解决这个问题呢？下面就让小编来为大家介绍一下解决的方法吧。
操作方法
- 01

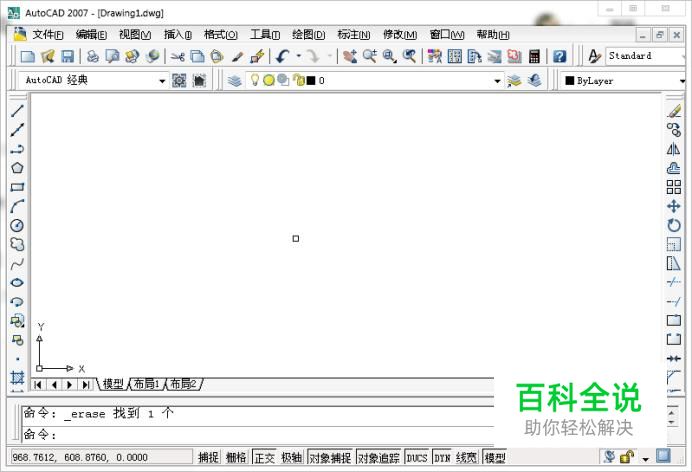

首先打开CAD软件，操作界面如图所示。
- 02

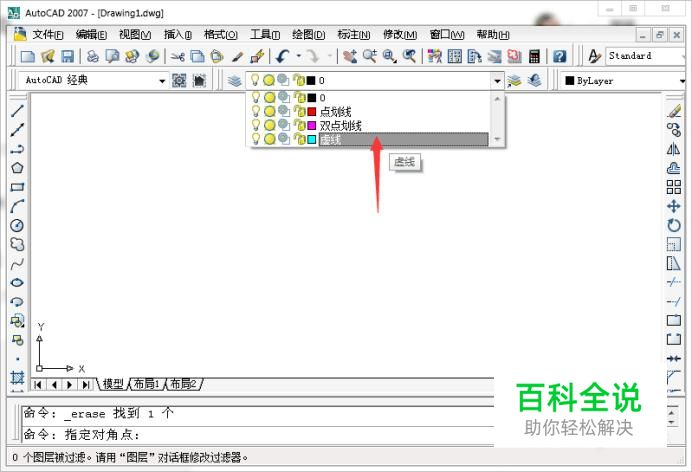

选择虚线的图层，如图所示。
- 03

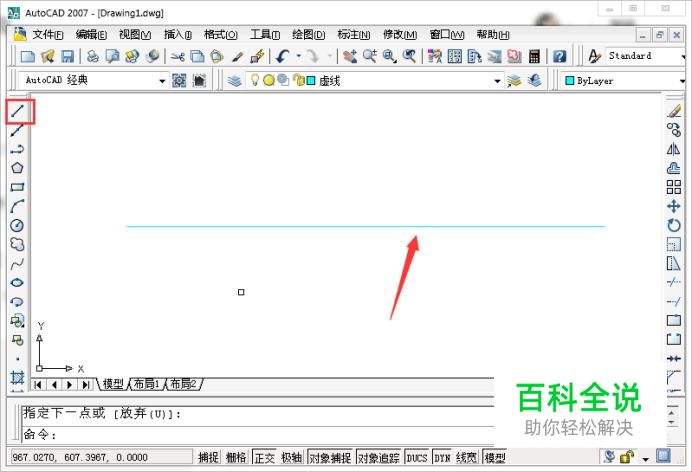

使用直线指令画出一条直线，这时我们会发现画出的不是虚线，而是实线，如图所示。
- 04

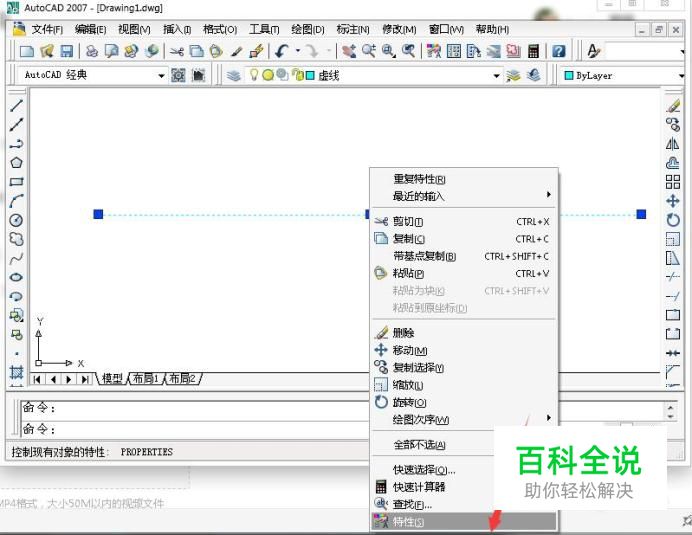

点击所画的直线，点击鼠标右键，然后选择下方的“特性”，如图所示。
- 05

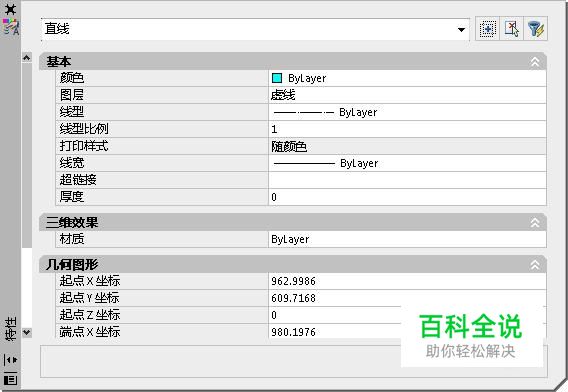

打开后的界面如图所示。
- 06

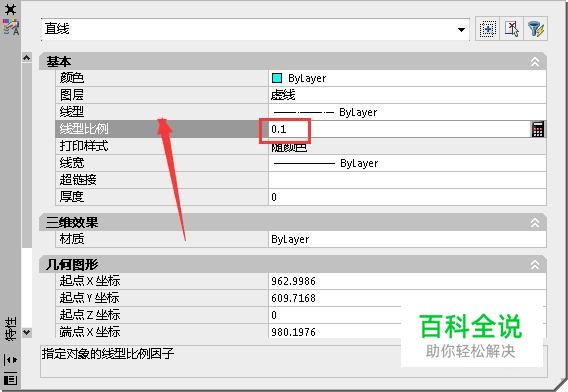

把线型比例改为0.1，如图所示。
- 07

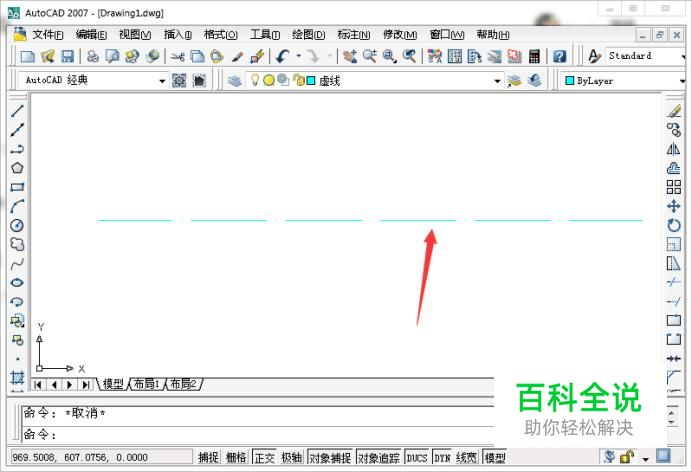

设置完后返回主界面，我们就能看到实线变成虚线了，如图所示。
操作方法2
- 01

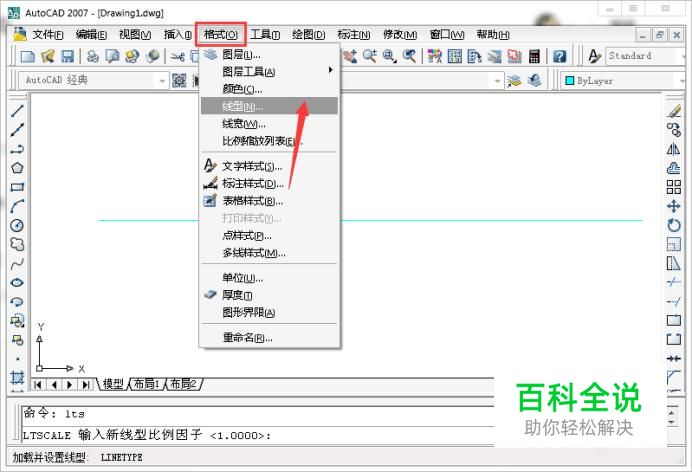

点击格式工具栏中的“线型”，如图所示。
- 02

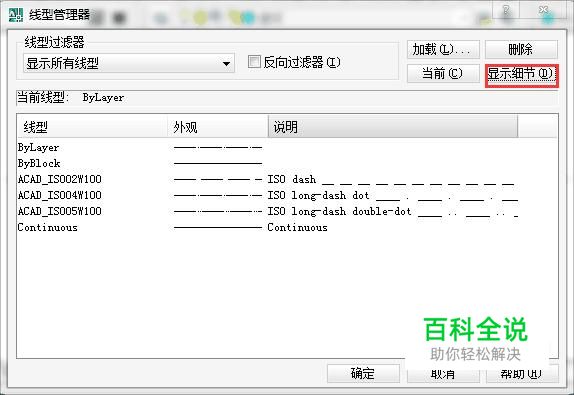

打开界面后点击右方的“显示细节”，如图所示。
- 03

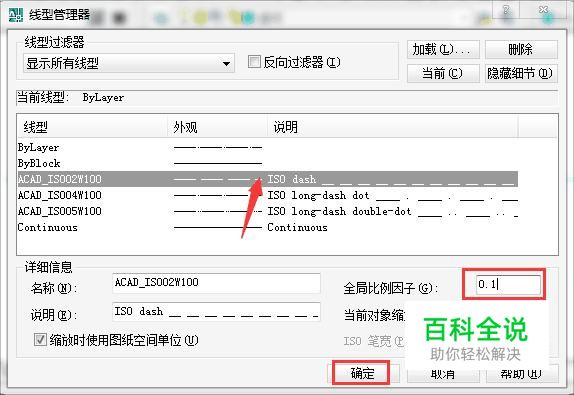

选择“dash”线型（即虚线），然后把全局比例因子改为0.1，点击下方的“确定”保存，如图所示。
- 04

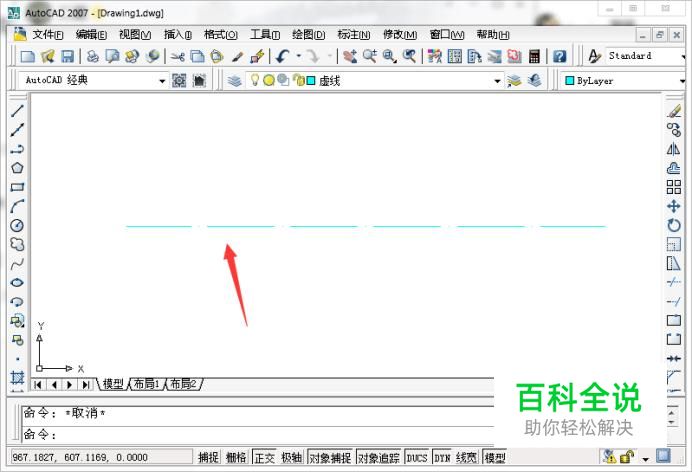

设置完后返回主界面，就能看到实线变成虚线了，如图所示。
