SolidWorks画齿轮的方法
SolidWorks中虽然提供了大量的齿轮模型库，但是有很多时候是不符合我们的需求的，或者我们仅仅需要一个简单的模型而已，不需要具体的参数，这里我就给大家介绍一种简单的齿轮画法，以圆柱齿轮为例。适合初学者学习使用。
操作方法
- 01

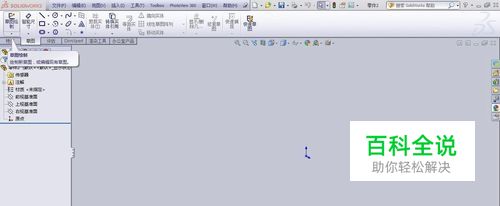

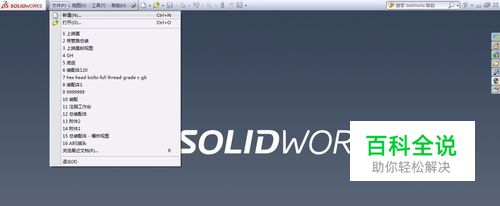

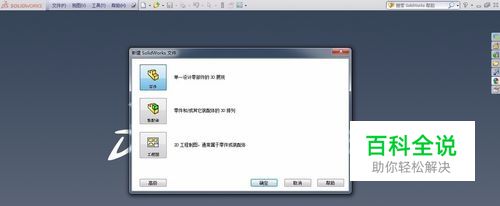

首先打开SolidWorks界面，新建一个文件，如图建立一个零件图
- 02

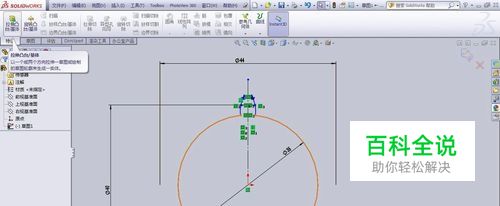

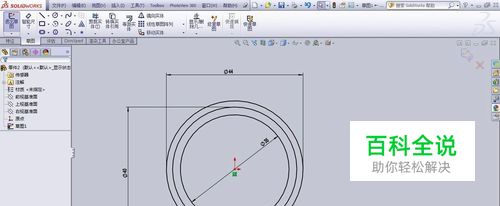

点击左上角的草图绘制，绘制如图所示的三个圆形，分别为齿根圆，分度圆，和齿顶圆，
- 03

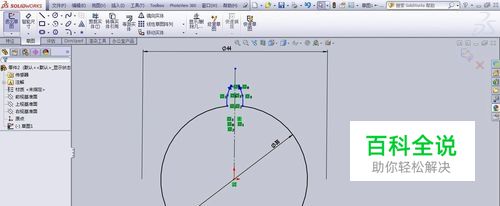

如图开始绘制齿轮轮廓，使用样条曲线命令绘制。因为是建立一个普通的模型，所以只要形状像即可。
- 04

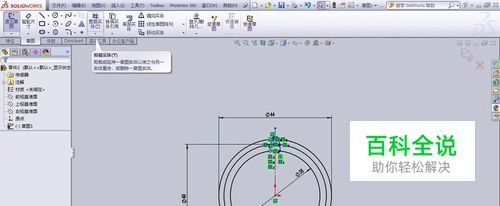

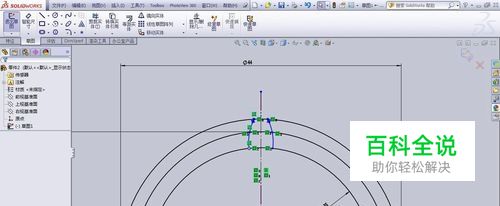

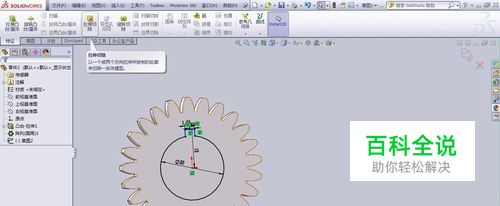

使用剪裁实体命令，将多余的线条剪切掉，结果如图所示，此处可以直接将分度圆线条删除
- 05

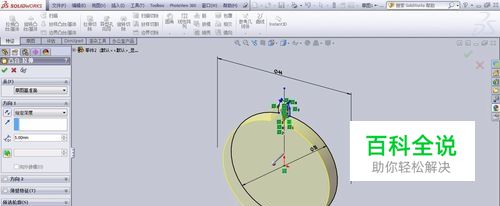

点击左上角的“特征”菜单里面的“拉伸凸台/基体”命令,结果如图所示，齿轮的厚度可以自行设定，这里默认为5mm
- 06

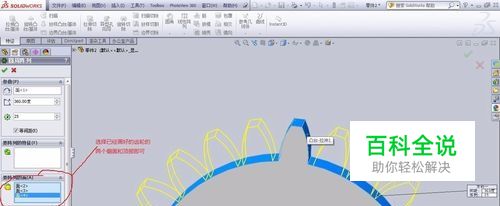

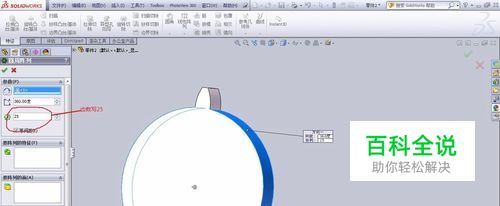

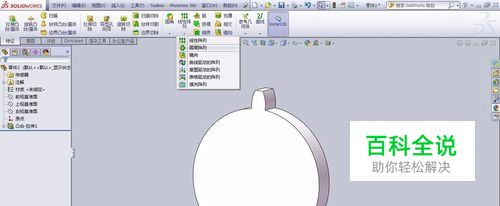

选择“特征”菜单里的“线性阵列”选项，选择“圆周阵列”“阵列轴”选择面一，如图所示，齿数选择25（根据）需要设定，
- 07

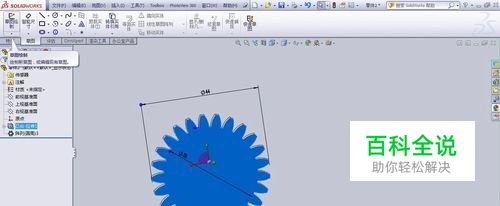

选择“要阵列的面”，这里要选择已经画好的齿轮的三个面，分别是两侧面和齿顶面。点击确定
- 08

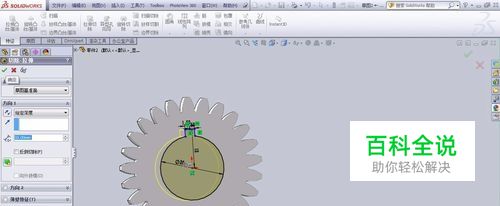

选择齿轮的一个断面，点击“草图绘制”画如图所示的草图，这里会自动默认齿轮端面为基准面，然后点击“特征”里面的拉伸切除选项，
- 09

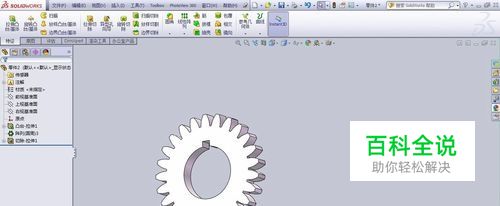

最后点击确定，完成普通的齿轮绘制，如图所示
