NX8.5麻花钻头的绘制
麻花钻头是一般工厂必备的，但是绘制麻花钻头并不是轻而易举的，下面介绍一中下绘制方法。
操作方法
- 01

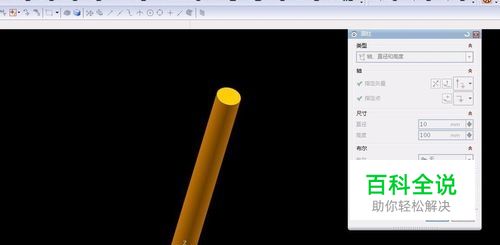

首先添加一个圆柱，比如绘制10mm的钻头，就设置圆柱直径为10长度为100。
- 02

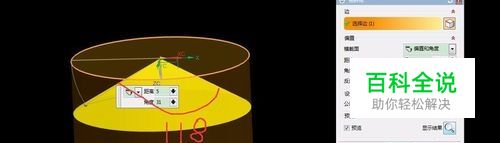

倒角，角度为118度。
- 03

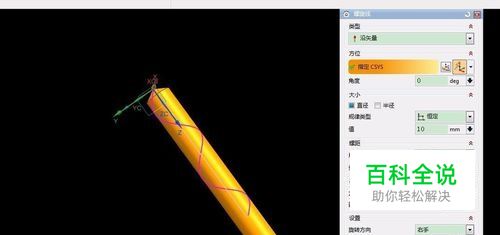

绘制螺旋线，直径10，圈数2，螺距30
- 04

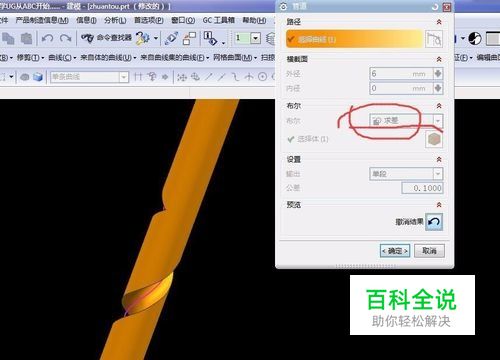

通过管道命令绘出一侧的切削槽。
- 05
抽取切削槽表面，运用【修剪和延伸】命令，延伸提取的平面。
- 06

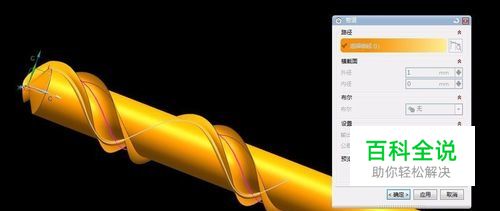

运用管道命令，以切削槽的一条边线为路径。
- 07

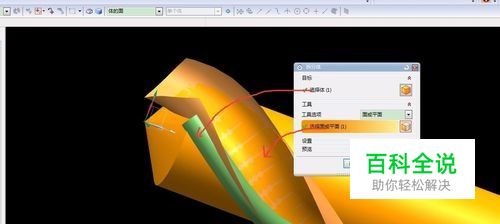

拆分体，隐藏不需要的部分
- 08
环形阵列第一个管道。
- 09

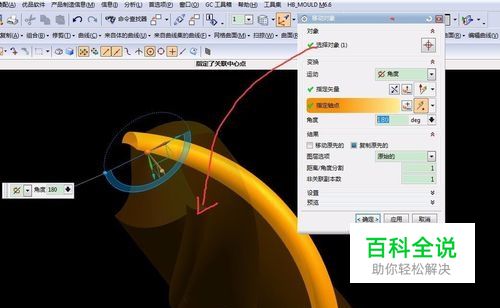

ctrl+t，移动对象，选择修剪后的管道
- 10

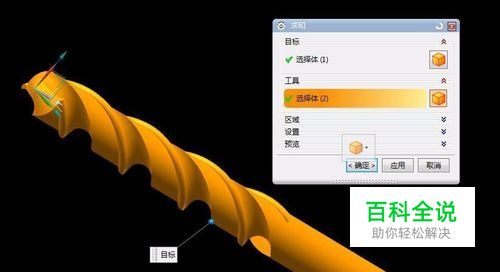

求和
- 11

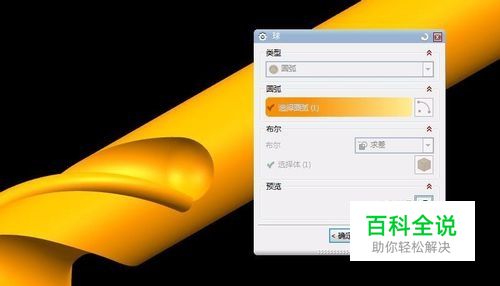

收尾处理，添加球，一半径添加求差，两侧相同
- 12

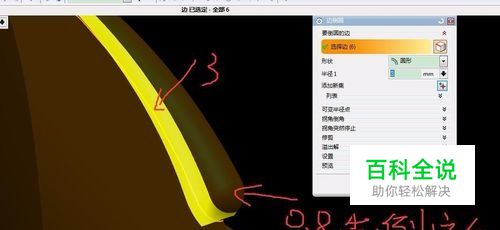

倒圆角，两端倒圆角0.8，侧面倒角为3
- 13

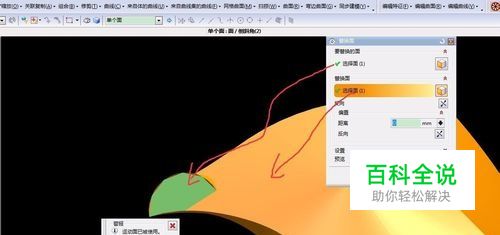

运用替换面命令，处理另一端
- 14

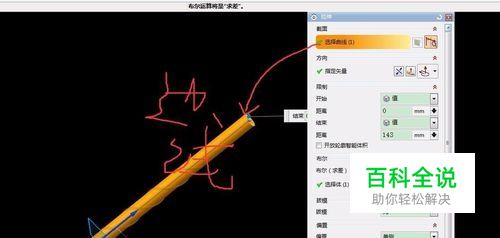

运用拉伸命令，点边偏置0.15，求交
- 15

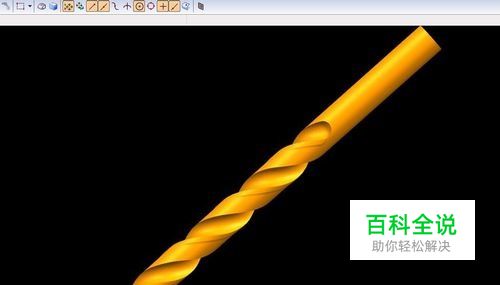

最终效果
