solidworks异型孔向导特征如何使用
solidworks异型孔特征内包括系列（
国标、ISO、Ansi Inch等）的孔：
柱形沉头孔、锥形沉头孔、直孔、直螺纹孔、锥形螺纹孔和旧制孔。极大的提高了各种孔的绘制速度，同时可以很快的进行修改，建模速度大幅加快。
操作方法
- 01
打开solidworks软件，绘制一长方体模型（如图所示）。
- 02

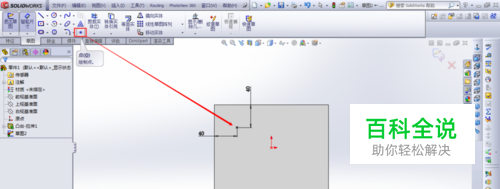

点击想要进行打孔的面，进入草图绘制，此时可选择一点，通过智能尺寸进行定位。 该点主要是用来定位孔的位置，也可以绘制圆形的、方形的草图，但是一定要有定位 点，否则后面打孔的时候不好定位。 绘制完成后退出草图。
- 03
点击【特征】选型卡内的【异型孔向导】特征，出现如图所示左边的列表。
- 04
【孔规格】列表包括：类型和位置两部分。（注：需要将类型部分设定好，才能进行位置部分操作）
- 05

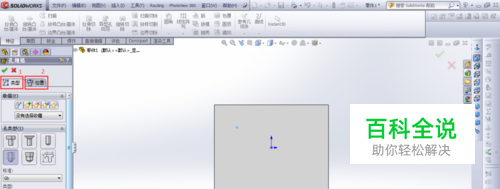

【类型】列表内的【孔类型】包括了：柱形沉头孔、锥形沉头孔、直孔、直螺纹孔、锥形螺纹孔和旧制孔。 下面的【标准】包括：国标、ISO、Ansi Inch等。 【类型】和孔【规格】根据需要进行选择，此处以国标的底部螺纹孔为例。 【线面的终止条件】：可对所选的螺纹孔进行深度的修改。
- 06

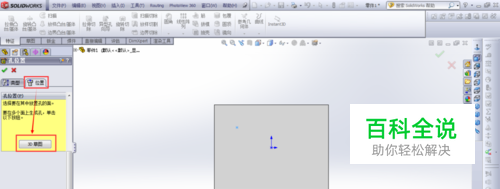

上步完成后，点击【位置】，再点击下面的【3D】草图，出现如图所示的情况。
- 07

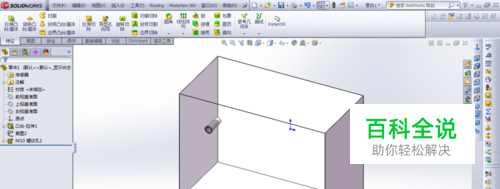

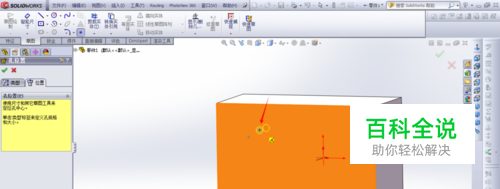

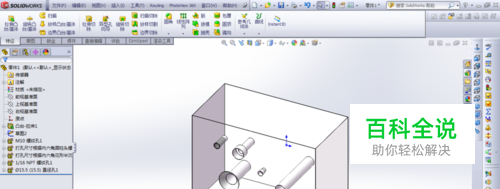

此时，将鼠标的点与之前绘制的定位点重合，点击确定，既完成了孔的绘制。 其他各种类型的孔同理即可画出。
