SolidWorks如何创建钣金折弯？
该给大家分享一篇SolidWorks创建钣金折弯的教程。
操作方法
- 01

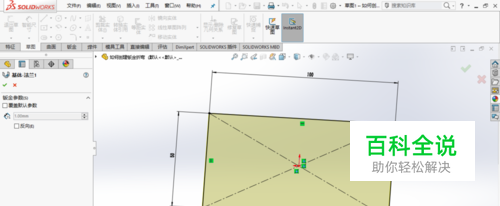

打开SolidWorks，新建一个零件模型，在前视基准面上绘制草图，创建基体法兰。钣金厚度“1 mm”，折弯半径“1 mm”。
- 02
创建拉伸切除特征，如图所示。
- 03

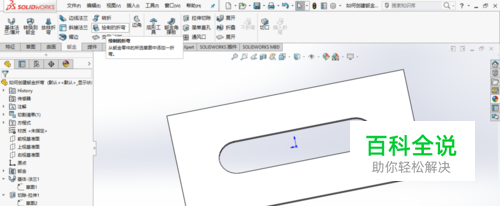

单击“钣金—绘制的折弯”命令。
- 04

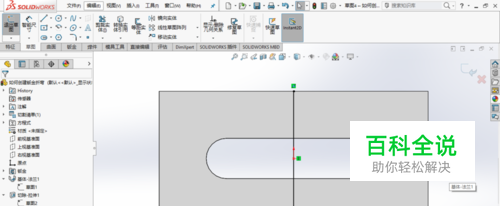

选择图示端面，绘制草图，如图所示。
- 05

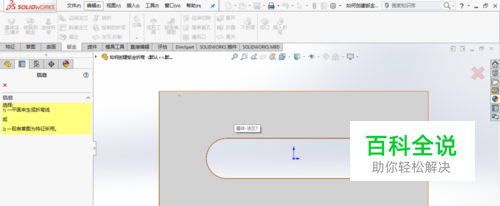

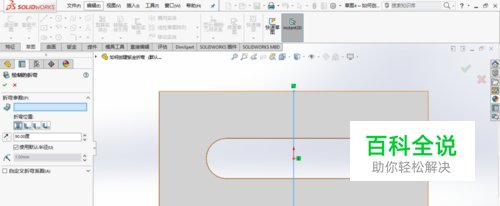

退出草图，系统弹出绘制的折弯对话框。
- 06

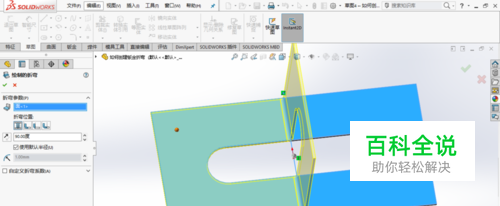

点击零件端面上一点，钣金将向所点一侧折弯。 参数设置如图所示。
- 07
单击确定，完成钣金折弯创建。 保存零件模型。
