cad是我们常用的一款绘图软件。cad支持很多种文件的读取与处理，比如dwg，dxf文件。尤其是在pcb行业中，也用作成光绘文件的处理。
那么，当客户提供的文件是cad中的dwg格式的文件时，有时就需要将他们转化成GERBER（也称为gbr）文件。那么在实际中，我们应该怎么办呢？
下面我以cad 2010版本的举例，教你怎么做！

怎么办了？

01

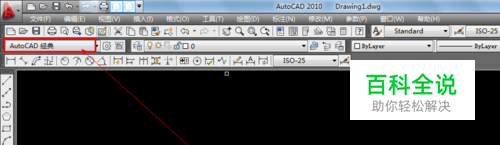

双击cad的图标，启动cad2010版本，如下图。我的cad界面默认的是 autocad 经典。
02

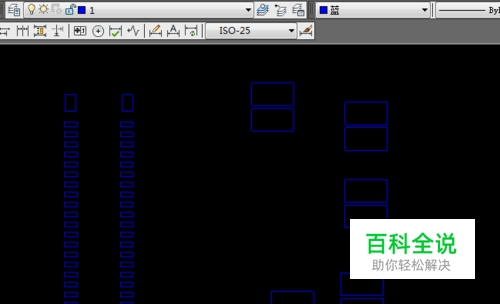

打开dwg文件，如下图，这就是接下来我要1:1导出的文件。这里的图形是自己随便找来的。熟悉表面贴片技术这一行的朋友应该知道这是什么器件了。
03

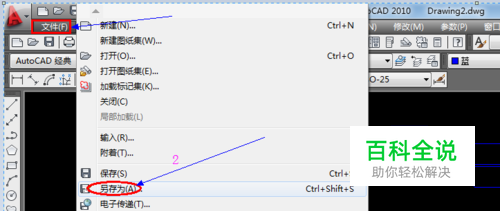

这时，我们需要将文件保存成dxf的格式，毕竟dxf是很统一的格式，cam 350 也支持这种格式。点击cad左上角的文件，再选择另存，如下图所示。
04

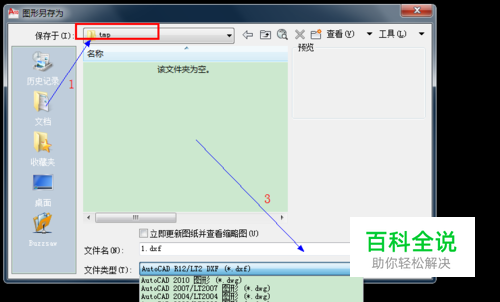

接下来，就会弹出一个小窗口，注意了。第一：一定要选择文件的另存位置。如箭头一处，我选择的是C盘的tmp文件夹下面。第二：文件类型选最后一个dxf，因为这个稳定，当然了，有时选择倒数第三个也可以的。第三：这里，文件的名字就根据自己的需要命名了，下图中，我命名的是数字1。
05

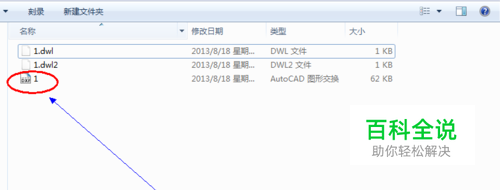

这样，dxf的文件就被保存成功了，如下图。
06

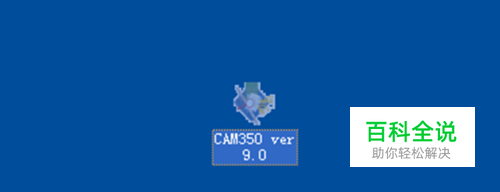

启动cam 350 ，如下图，我用的是9.0版本的。
07

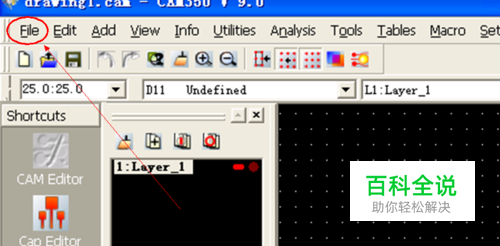

下图就是cam350 成功启动后的界面，点击左上角的 file 。
08

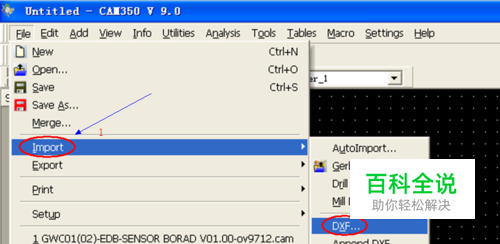

点击 file 之后，会弹出新的选项，选择 import——dxf。
09

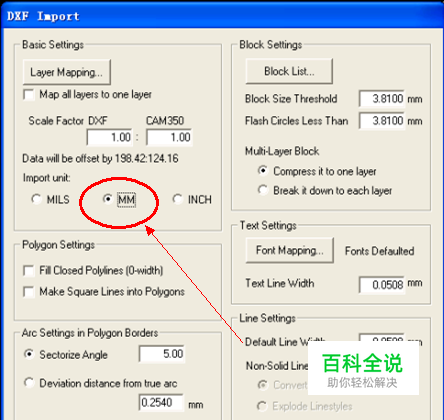

这一步很关键，要想让dwg文件1:1导出来，那么就要保证cad中的dwg文件的单位和cam350 的单位一致。一般情况下，都是mm的，所以下图中，我选的是 mm。记住了，也有例外的，如inch的。
10

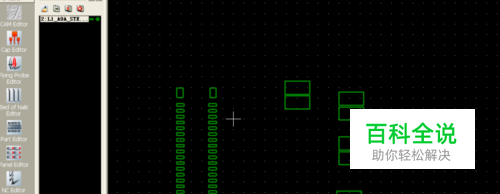

这样dxf文件就被导入到cam 350 中去了。注意了，若给的是dxf的文件就不用进行上面的步骤了，直接看下面。
11

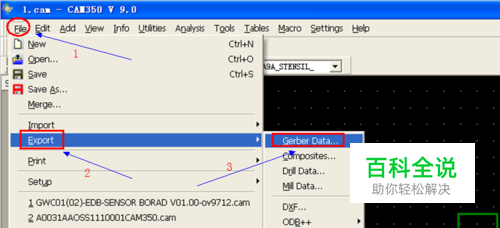

开始输出gerber文件了，只要这一步正确了，那么个gerber文件就正常输出了。选择左上角的 file ——export ——gerber date，如下图所示。
12

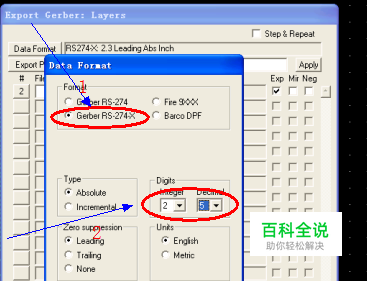

接下来，很关键了，如下图。第一：图中1处一定要选择，这样才能保证输出的是gerber 文件。第二：图中2处一般都是默认设置成2与5（当然也有设置成3和6,2和6的）。
13

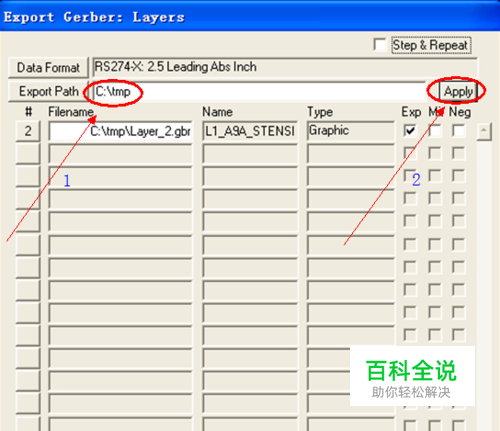

选择输出地址。如下图，图中1处选择了地址后，一定要记得点击2处哦！
14

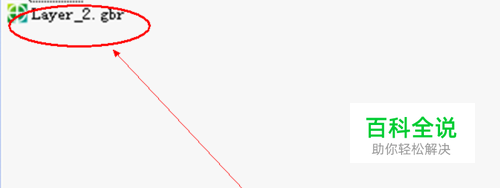

这时，你就发现你把gerber导出来，并且是1:1的哦！会不会觉得奇怪，怎么是layer 2了，那么请看第13步，那里显示的是不是layer 2 了？这样是不是很简单。
