Revit中如何创建门族？
对于建筑模型来说，门窗族是我们常用的族，但是在实际施工中会遇到各类型，形态各异的门窗，对于软件本身提供的族库来说远远不能满足我们的需求，因为我们必须学会创建门窗族，现在以门族为例，结合自己的，介绍一下创建过程。
操作方法
- 01

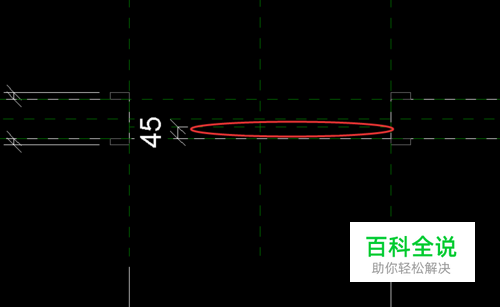

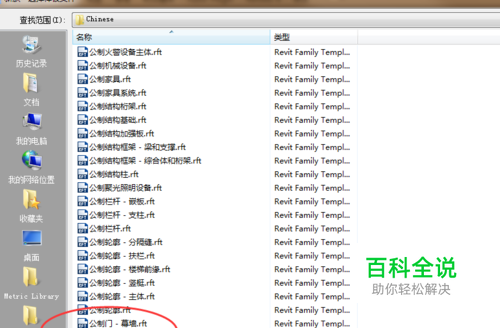

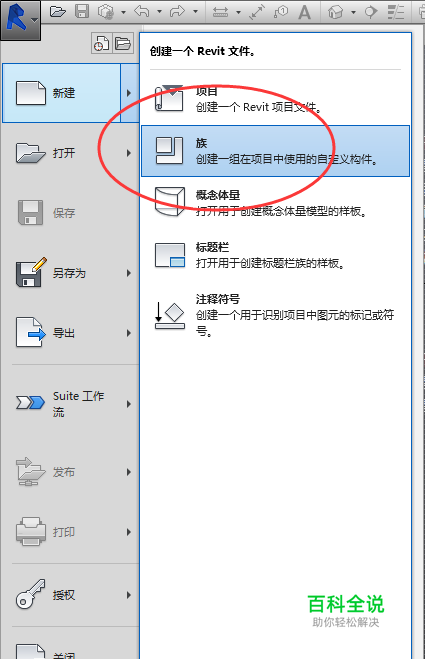

点击应用程序下的下拉菜单按钮，选择“新建”-“族”，选择样板文件，选择“公制门.rft”，首先绘制一个参照平面，命名为“门中心”确定门在墙体中的位置
- 02

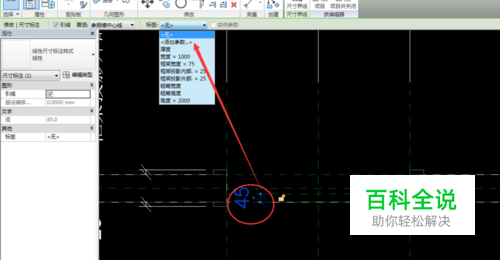

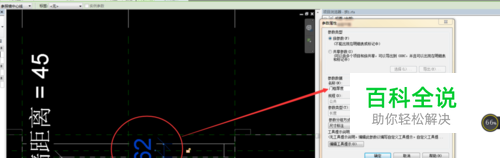

为参照平面与墙体进行尺寸标注，然后点击尺寸标注，打开上方“标签”工具，为尺寸标注添加参数,命名为“门中心距墙的距离”，参数类型选择“实例”完成参数的添加。
- 03

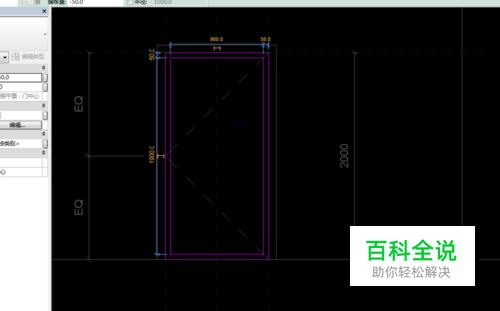

创建门框。选择“创建”选项卡下“工作平面”面板的“设置”命令，点击名称工具，选择“门中心”参照平面，弹出“转到视图”对话框，选择"立面：外部”选项打开视图,单击“创建”选项卡下的“拉伸”工具，按照矩形的四边绘制轮廓并与其锁定，然后利用偏移命令，各边向内偏移50mm,绘制矩形轮廓。
- 04

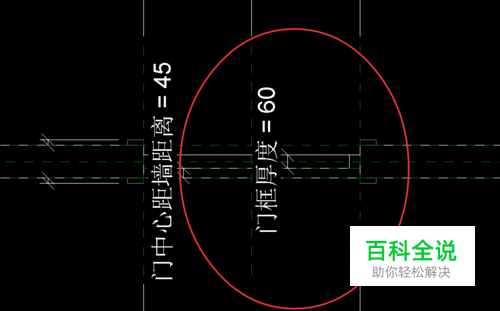

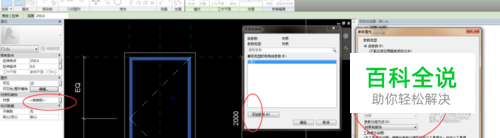

然后按照之前的方法为门框添加宽度参数，接着点“门框”左侧的属性栏为其添加“材质参数”，命名为“门框材质”点击完成，进入参照标高为门框添加厚度参数，命名为“门框厚度”
- 05

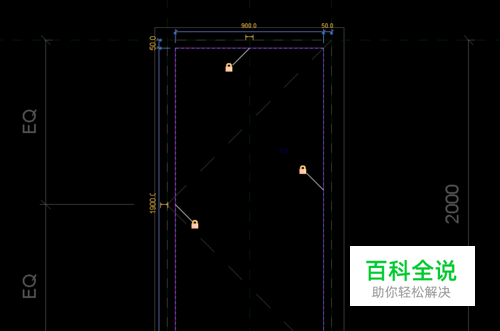

创建玻璃。转到门框的立面视图，单击“创建”选项卡下的“拉伸”工具，按照门框的四边绘制轮廓并与其锁定，接着点左侧的属性栏为其添加“材质参数”，命名为“玻璃材质”点击完成，进入参照标高为门框添加厚度参数，命名为“门框厚度”最后转到参照标高平面视图，将玻璃与门框边界锁定。
- 06

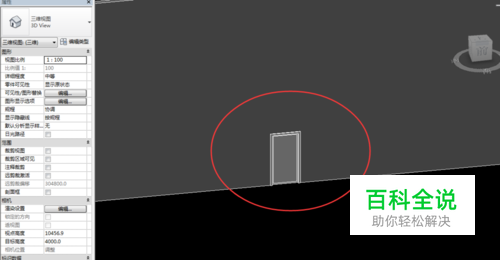

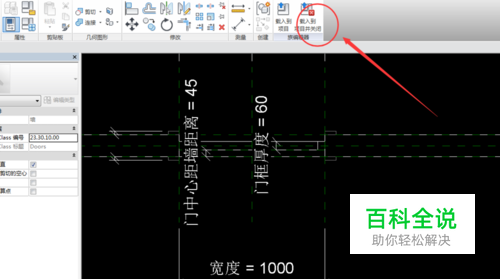

最后门就创建完成了，然后点击右上角的“载入项目并关闭”就可以进行测试了。
