地形图矢量数据下载
BIGEMAP地图下载器集成了全世界主流地图资源、路网、水系、高程DEM;提供高清卫星影像地图浏览、下载、自动拼接,支持CAD、ARCGIS数据导入导出;支持Xi'an80、Beijing54、CGCS2000、WGS84坐标系以及投影转换、自动纠偏、支持在线标注、在线设计、数据套合、矢量栅格;下载的数据可应用于测绘、测量、规划、设计、国土、交通、林业、农业、水利、水保、水文、地理、地信、电力、地质、公路、路桥、市政、环保、环评、建筑、景观、通信、遥感、地勘、物探、地矿、GIS、公安、管线、等诸多领域
操作方法
- 01
矢量数据效果图如下图:
- 02

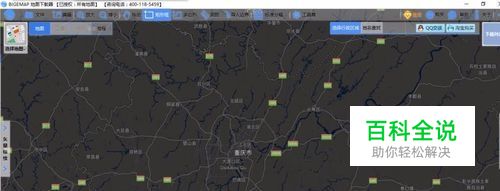

第一步:打开BIGEMAP软件,为了和你下载的数据信息一致,请选择左上角图源:【矢量路网(无偏移)】;然后选择最上面的【矩形框】,框选需要下载的范围,如下图所示:
- 03

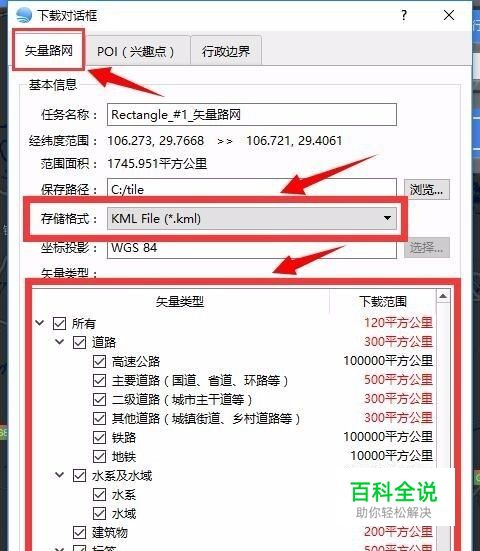

第二步:选择好下载范围后,【双击左键】弹出下载对话框,在对话框的最上面选择【矢量路网】;我们可以下载的 路网、水系、建筑物、地标名称 等等; 可以分开下载,也可以全部勾选上一起下载;如下图所示:
- 04
在上图中,任务名称中输入你要下载保存的名称;这里主要要选择存储格式,包括:KMZ、SHP(shapefile)和dxf(AutoCAD格式),如下图:
- 05

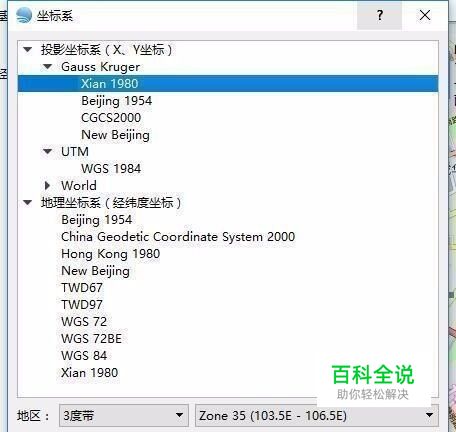

1、选项kml;【坐标投影】不用选择,保存出来的路网是经纬度坐标; 2、选项shp;【坐标投影】默认是WGS84墨卡托,点击【选择】可以在里面选择任意投影和坐标系包括:西安80、北京54、CGCS2000、UTM等等; 3、选项dxf;点击【坐标投影】后面的【选择】,在里面选择你需要的投影坐标系; 如下图:
- 06
可参看【如何选择投影分度带】 第三步:点击【确定】,开始下载,下载任务列表在左上角,如下图:
- 07

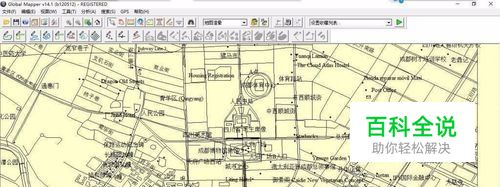

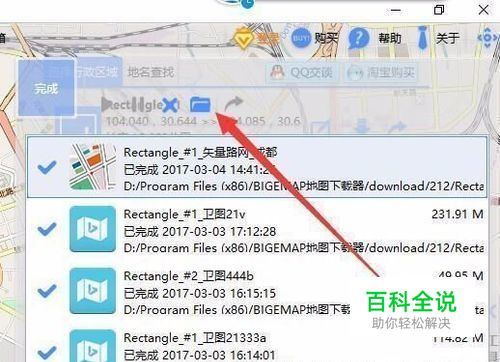

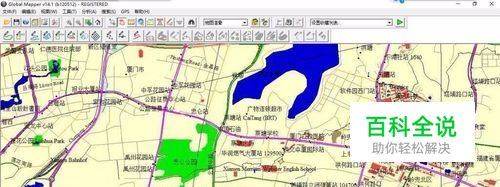

点击上图中的红色箭头文件夹,打开下载完成的文件夹目录,可以看到下载完成的文件,本例下载的kml文件,可以直接在Global Mapper中打开,如下图:
- 08

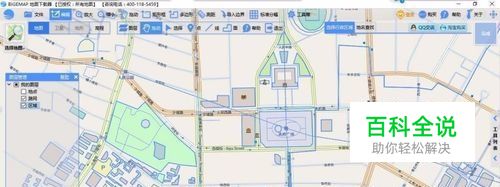

在BIGEMAP中打开,如下图:
- 09

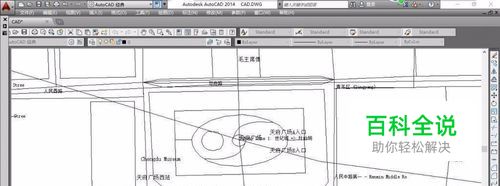

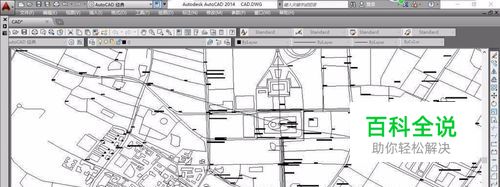

在AutoCAD中打开,如下图:
- 10
下载的矢量数据,可另存为:kml\kml、dxf、dwg、shp、csv、excel、txt、corldraw文件等等矢量格式
