CAD制图轴上键槽的画法

在CAD制图中,经常会画轴,而轴一般都有键槽,那么键槽该怎样去画呢,请看一下步骤:

操作方法

  • 01

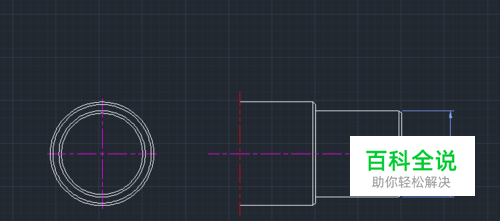

    1、已知要画键槽的轴直径为100,如图:

  • 02

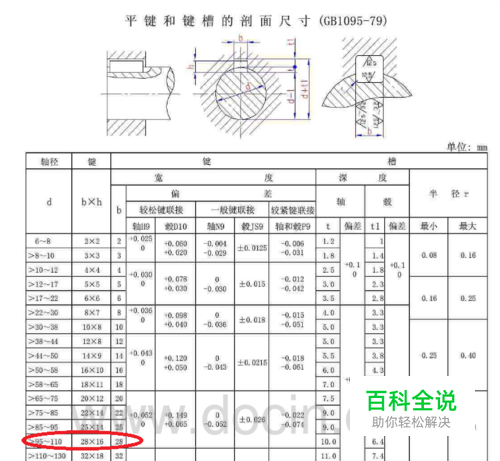

    2、查询平键键槽尺寸表,得知按标准应为28mm键,如图:

  • 03

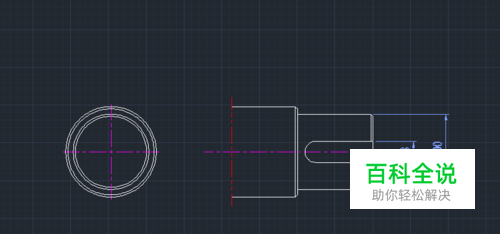

    3、在轴上画出键槽宽度:

  • 04

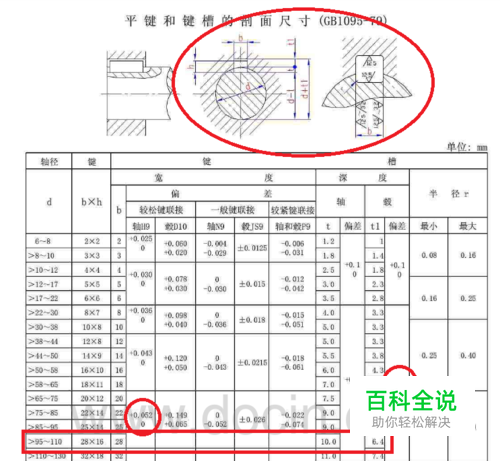

    4、再次查表在轴的断面图上画出键槽的深度,如图:

  • 05

    5、按照表上所标注的尺寸,在图纸上标出尺寸及公差,如图:
