AutoCAD三维技巧 绘制三维螺栓
本文要点：用扫掠方法建立三维实体。
操作方法
- 01

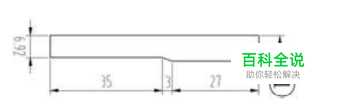

第一步，用直线工具画如图1的图形，并将它转换成面域。
- 02
第二步，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。
- 03
第三步，操作菜单“视图”→“三维视图”→“后视”。 第四步，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点 <0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。 第五步，用多边形工具画一个六边形，中心为“0,0,65，外切圆半颈为“12”。点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。 第六步，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。
- 04
第七步，在空白处画一个如图4的图形，并将它转换成面域。点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。
- 05
第八步，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”， 直接回车，该实体被搬到螺栓六方体的顶上，如图6。
- 06
第九步，操作菜单“修改”→“三维编辑”→“差集”，命令行窗口提示“选择要从中减去的实体或面域„„选择对象：”，点选六方体并回车，命令行窗口进一步提示“选择要减去的实体或面域„„选择对象：”，点选六 方体上方的那个实体并回车，六方体上端的倒角形成。 第十步，操作菜单“修改”→“三维编辑”→“并集”，依次点选六方体和螺栓杆后回车，六方体和螺栓杆变 成一体，如图7。
- 07
第十一步，操作菜单“视图”→“三维视图”→“俯视”。 第十二步，操作菜单“绘图”→“螺旋”，命令行窗口提示“指定底面的中心点：”，键入“0,0,0”并回车，命令行窗口接着提示“指定底面半径或 [直径(D)]：”，键入“6.9176”并回车，命令行窗口接着又提示“指定顶面半径或 [直径(D)]：”，直接回车，命令行窗口进一步提示“指定螺旋高度或 [轴端点(A)/圈数(T)/圈高(H)/扭曲(W)]：”键入“h”并回车，命令行窗口再接着提示“指定圈间距：”，键入“2”并回车，命令行窗口最后提示“指定螺旋高度或 [轴端点(A)/圈数(T)/圈高(H)/扭曲(W)]：”，键入“38”并回车。 第十三步，操作菜单“视图”→“三维视图”→“俯视”。可以看到螺旋线画好了，如图8。
- 08
第十四步，在空白处画一个如图9的图形，并将它转换成面域。操作菜单“绘图”→“建模”→“扫掠”，命令行窗口提示“选择要扫掠的对象：”，点选这个面域并回车，命令行窗口接着提示“选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]：”，键入“b”并回车，命令行窗口又提示“指定基点：”，捕捉并点击面域1.5mm长的边的中点，命令行窗口最后提示“选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]：”，点选螺旋线，螺纹就形成了。 第十五步，操作菜单“修改”→“三维操作”→“剖切”，命令行窗口提示“选择要剖切的对象：”，点选螺纹并回车，命令行窗口接着提示“指定 切面 的起点或 [平面对象(O)/曲面(S)/Z 轴(Z)/视图(V)/XY/YZ/ZX/www.gzlij.com三点(3)] <三点>：”，键入“z”并回车，命令行窗口又提示“指定剖面上的点：”，键入“0,0,0”并回车，命令行窗口接下来提示“指定平面Z轴 (法向) 上点：”，键入“0,1,0”并回车，命令行窗口最后提示“在所需的侧面上指定点或 [保留两个侧面(B)]：”，在螺纹的上部点一下，螺栓下端多余的螺纹就被切除了。 第十六步，操作菜单“修改”→“三维编辑”→“并集”，依次点选螺栓杆和螺纹后回车，螺栓杆和螺纹变成 了一体。
- 09
至此，三维螺栓就绘制完成了，操作菜单“视图”→“视觉样式”→“真实”，再操作菜单“视图”→“动态观察”→“自由动态观察”，将三维螺栓转动到合适的角度，就可以看到自己的作品了，如图10。
