Altium Designer中从原理图向PCB导入封装库
操作方法
- 01

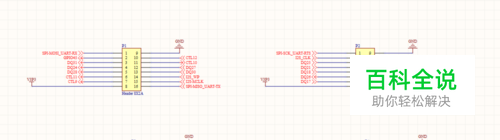

如图所示,首先需要有一个编制完成的原理图,同时原理图中的器件。
- 02
如图所示,点击原理图中的元器件,每个元器件需要都已经配置好pcb封装,如图中的footprint,这样我在进一步的导入封装里面,才有封装可导。
- 03

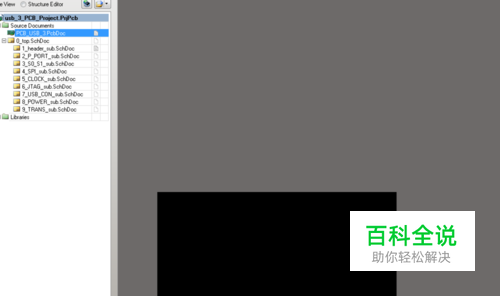

如图所示,在工程目录下面添加一个pcb文件,为文件命名一个名字,然后把操作停留在空的PCB文件里面。
- 04

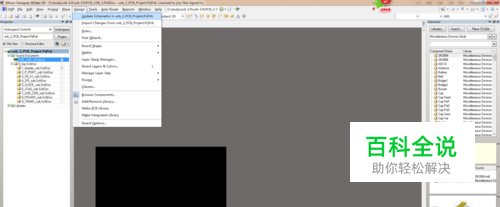

如图所示,点击菜单栏的design按钮,在下拉菜单里面点击import按钮,进行封装的导入操作。
- 05

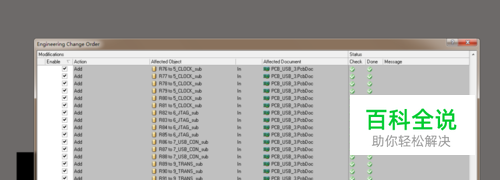

如图所示,在弹出的对话框里面,点击execute changes按钮,实现导入封装操作。
- 06

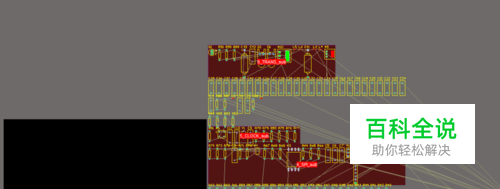

如图所示,是封装导入后的pcb文件,下面就可以根据需要进行pcb文件的绘制工作了。
