CAD阵列命令怎么用？
CAD中的阵列命令是"AR"，CAD中的阵列可以是矩形阵列，环形阵列，路径阵列，本篇主要介绍环形阵列；
操作方法
- 01

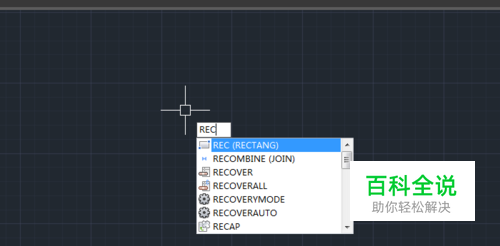

在CAD绘图窗口输入"rec"矩形命令，在绘图窗口画一个矩形，如图所示；
- 02

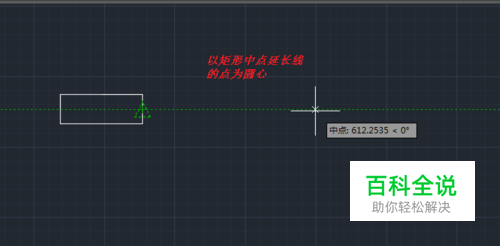

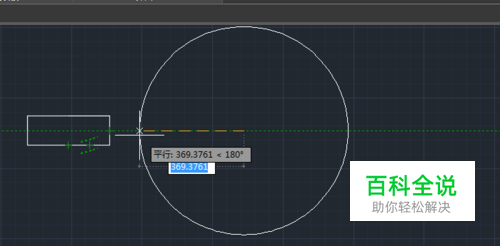

然后我们输入"C"命令，在矩形右侧边中点的延长线上画一个圆，这个圆是起辅助作用的，如图所示；
- 03

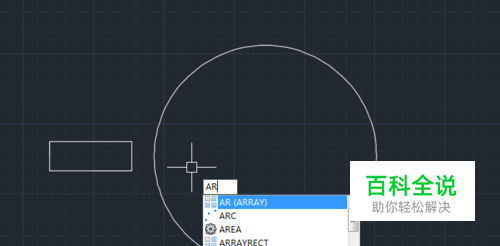

下面我们在绘图窗口输入AR阵列命令，如图所示；
- 04

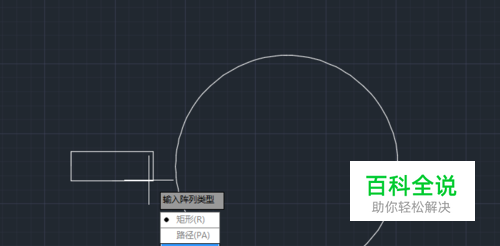

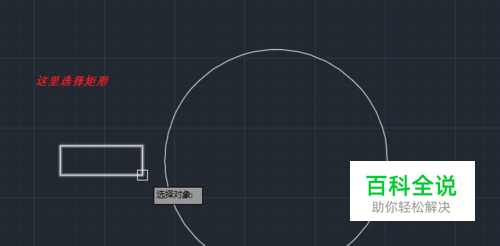

输入好了之后，我们选择矩形对象，然后按空格键，我们选择"PO"极轴，如图所示；
- 05

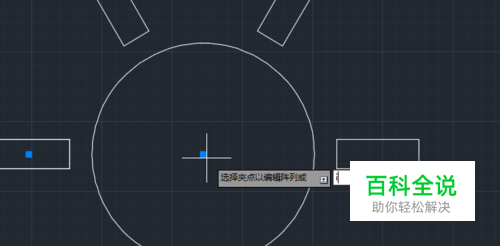

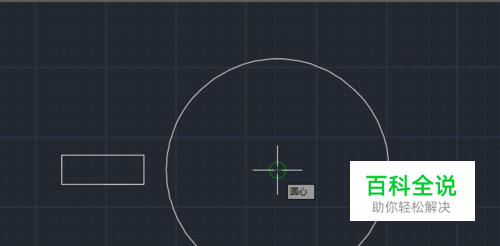

然后我们选择圆的圆心为参照点，如图所示；
- 06

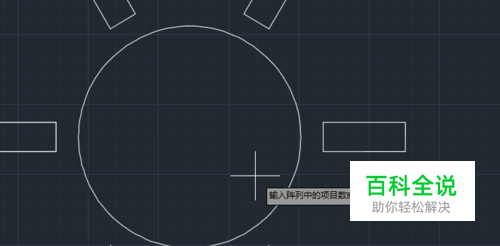

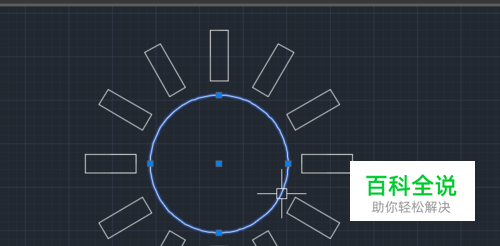

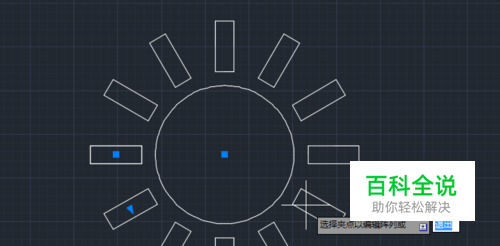

默认阵列的条目数是六个，这里我们改为十二个，即先输入"I"把它改为十二个，如图所示；
- 07

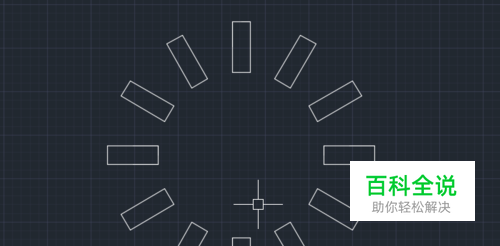

最后，我们把辅助的圆给删掉，就得到阵列后的图形，如图所示；
