AutoCAD图层冻结、锁定怎么办

2024-03-18 20:55:18

上回详细介绍了AutoCAD的制图原理以及图层管理的基本情况，现在来继续介绍图层管理中冻结与锁定的问题。

操作方法

01

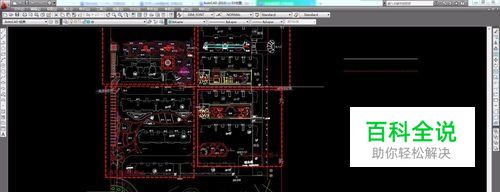

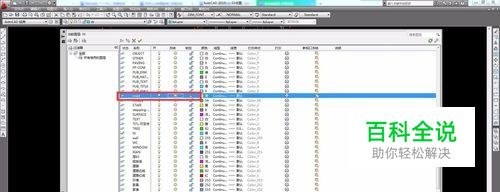

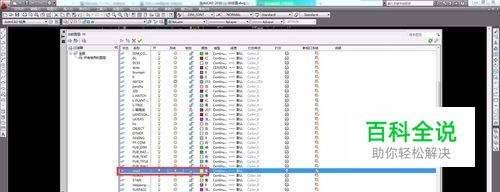

如图所示，使用快捷键“LA”打开AutoCAD的图层管理器。图层管理器中的“状态、开/关”在上期中已经详细介绍。“冻结、锁定”的控制开关在红框所示范围内。
02

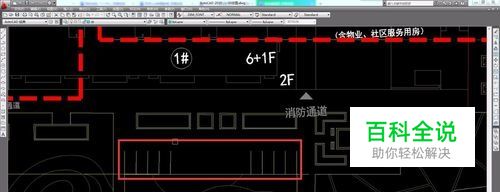

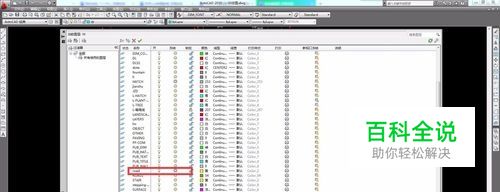

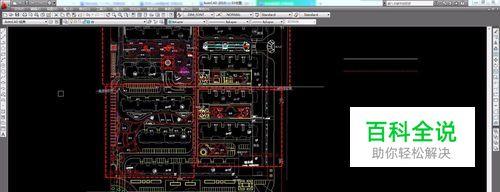

图层的冻结包含但不限于“关闭”的功能。如图所示，黄色的线段为“rode”图层，现在为打开状态，我们将其冻结。
03

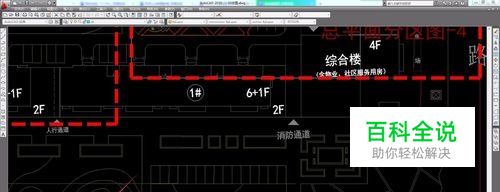

图层冻结之后，AutoCAD工作界面中的“rode”图层便不再显示。
04

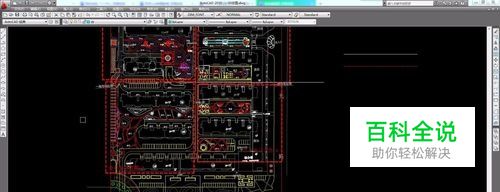

即使使用图层全开命令“layon”也不会将已经冻结的图层打开。如下方状态栏的提示。图层冻结之后，我们可以随意移动操作界面中的所有图形，而不影响已被冻结的图层。
05

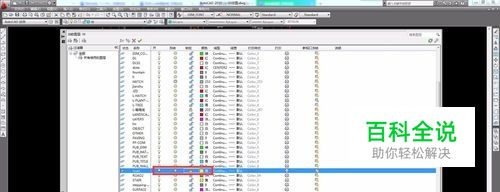

我们常常遇到界面中图形不多但是cad档案非常大的情况，这种问题一般都是因为有大量的图层冻结所致。再使用LA命令打开图层管理器，点击灰色的雪花形图标，使其变成黄色的太阳形状，图层便可解冻。图纸中“rode”图层也会恢复显示。
06

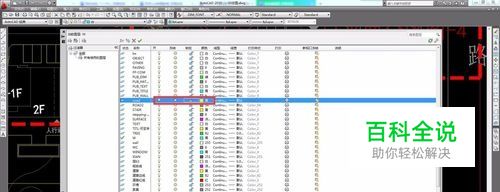

AutoCAD的锁定命令，一般都会将锁定的图层灰显，但并不会关闭图层。图层在锁定状态下不可以移动及修改。只有解冻之后才能进行任何操作。比如，我们将“rode”图层锁定。
07

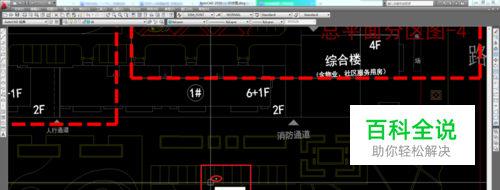

图层锁定之后，原本鲜黄色的“rode”图层变成了暗黄色，将十字光标移动到该图层的任意线段之下，靶框的右上角便会出现一个锁的形状。
08

在锁定的情况下，对锁定图层进行任何操作都是无谓的。我们只有将其解锁才能进行任意操作。
