矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机,收音机爱好者都想亲自制作一个。今天给大家分享一下矿石收音机制作教程。
操作方法
- 01

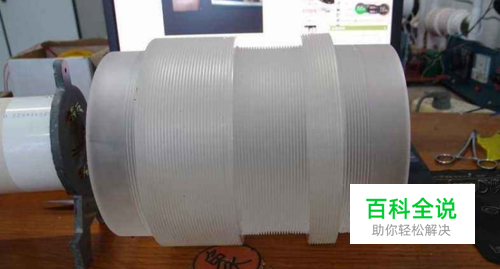

在纸筒上用漆包线绕制线圈,九十圈,可以在头尾处钻一个眼,把线穿过去,用胶带粘好。然后小心地把漆包线的漆去掉,可以用砂纸磨。
- 02

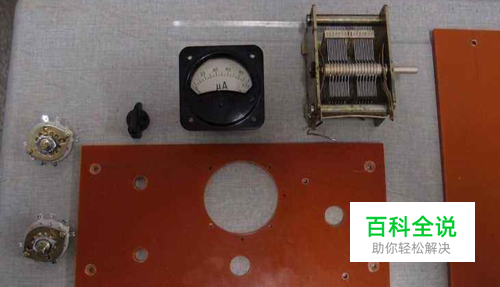

把可变电容连在它的两边,一定确定电容的两极,不要错了,如果你有万用表最好量一下,相互电阻为无穷大的就是电容的两极,可以用电烙铁配合松香焊锡把它焊上,使之更加牢固。
- 03
把二极管的随便一极连在可变电容与线圈相连的随便一极上。
- 04
把高阻耳机分别与二极管的另一极,可变电容的另一极(没连二极管的一级)相连。
- 05
在可变电容,二极管,线圈相连的地方接上天线,就是一段导线,越长越好,收到的台越多,最短两米。在可变电容,高阻耳机,线圈相连的地方连上地线。
- 06
如果你住在楼房,就把地线连在暖气管,自来水管之类的东西上,把天线架在室外,如果是平房,就把地线埋在地里,可以先在地里插一段水管,埋半米深,再把地线连上然后尽量把天线架高。
