Altium Designer导出元件清单步骤
作为一个电子工程师兼程序猿,善于利用工具才能提高效率,做电路肯定要经常与器件清单打交道,本文介绍Altium Designer元件材料清单导出步骤,我实用的版本是Altium Designer Summer9,其他版本方法类似,仅供参考。
操作方法
- 01

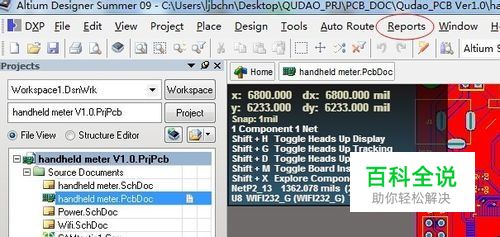

打开PCB工程,打开PCB文件,如图所示,点击Reports选项卡。
- 02

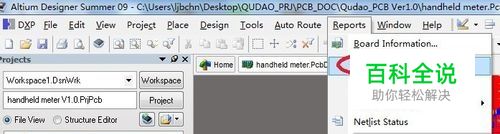

点击Bill of Materials。
- 03

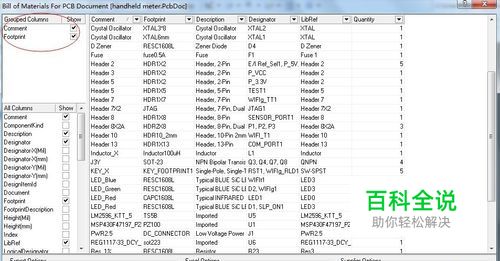

如图所示可以看到所有元件,通过拖动选择Group分组,即将属性相同的分在一起,比如Footprint放在Group中则将封装一样的分到一个类别里。
- 04
如图可以选择显示和不显示的属性。
- 05
可以点击表头处的相应位置进行排序。
- 06

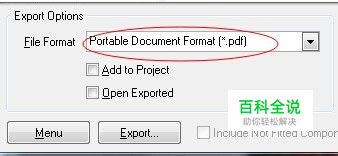

如图可以设置清单文件的格式,常用的有pdf和xls。
- 07

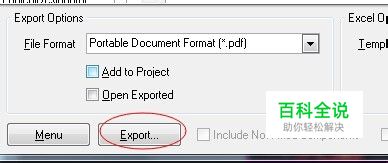

点击Export导出清单文件。
- 08
最后打开清单文件如图所示。
