在CAD中怎样进行对象编组?

在CAD中,对象编组的作用是把多个独立的线段制作成一个整体;本篇以一个简单的实例,可以让初学CAD的朋友们快速掌握对象编组的方法。

操作方法

  • 01

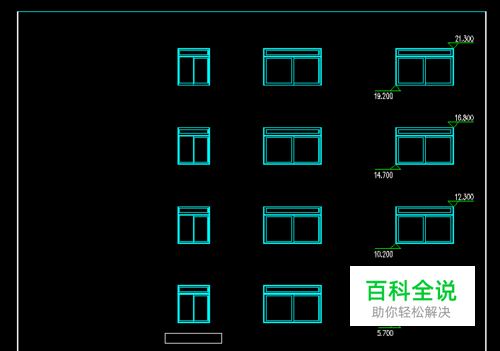

    在CAD中打开这一立面图,选择图纸中间最底部的一个窗户,可以看见此时选择的是一条线段,如下图所示。

  • 02

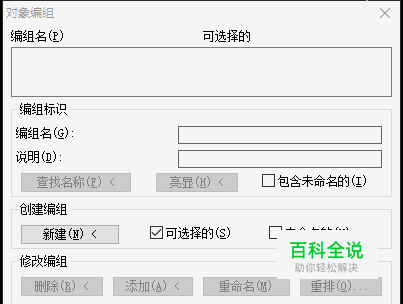

    在命令行输入快捷键“g”,打开“对象编组”编辑页面。

  • 03

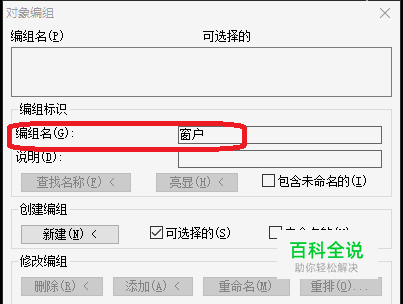

    然后在“编组标识-编组名”中填入名称。

  • 04

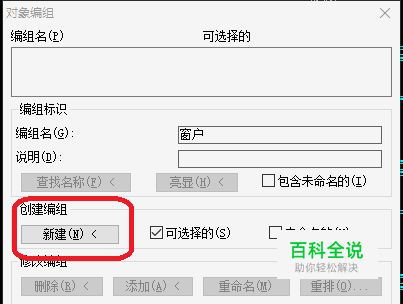

    名称编辑完成后,点击中间“创建编组-新建”,进行新建编组。

  • 05

    新建编组时直接框选所有需要合并在一起的线段,选择后如下图所示(注意新建编组时最好是框选全部;每条线段逐个选择时一定要认真仔细,不要有漏选)。

  • 06

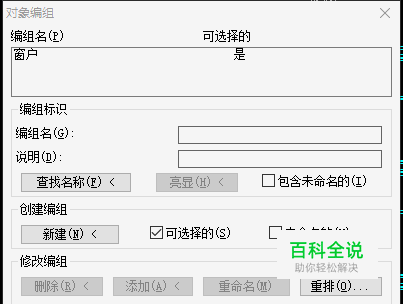

    新建编组完成后,单击回车键,回到“对象编组”编辑页面,再单击“确定”键,完成对象编组。

  • 07

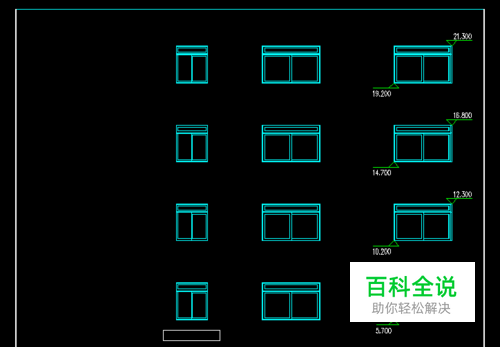

    最后,再次选择图纸中间最底部的一个窗户,点击其中任意一条线段,可以看见此时选择就是整个窗户。
