autocad中如何捕捉圆弧的圆心?

这其实是一个新人的问题,如何不太清楚的话,这个或许会帮助你。

操作方法

  • 01

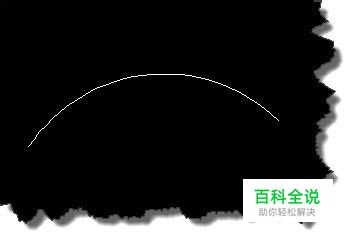

    如图所示,我们在Autocad中绘制了一个圆弧,下面我们看一下,如何捕捉这个圆弧的圆心。

  • 02

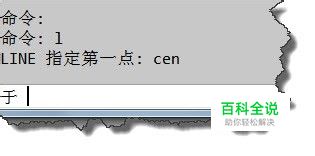

    下面我们看一下临时捕捉,如图,我们以圆弧的圆心为起点绘制一直线。首先在命令行中输入L命令后空格,再输入cen,临时捕捉圆心。

  • 03

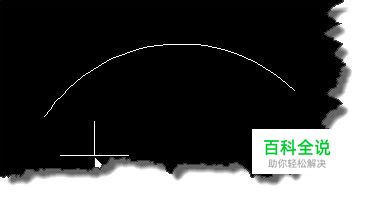

    但这个时候,你会发现在窗口中并不能显示捕捉的圆心,怎么办呢?

  • 04

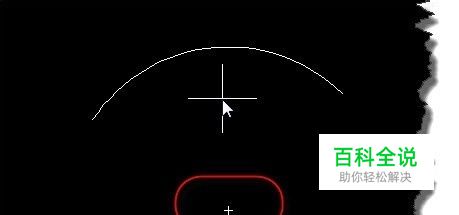

    其实我们只需要将鼠标经过一下圆弧,就可以捕捉到圆弧的圆心。

  • 05

    如果你要经常捕捉圆心的话,你可以在状态栏处右击在弹出的菜单中选择“设置”命令。

  • 06

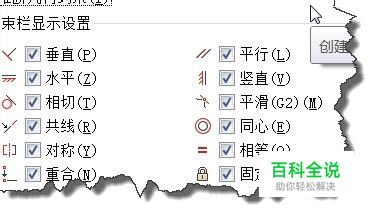

    在“设置”窗口中勾选“同心”后,确定就可以了。

  • 07

    在捕捉时将鼠标经过一下圆弧,就可以捕捉到圆弧的圆心。
