如何更改CAD绘图中的单位

在CAD绘图中,默认单位都是英寸或者毫米,但在某些领域中,可能需要使用到其他的单位来绘制图形,那么如何更换绘制单位呢,下面一起来看看。

操作方法

  • 01

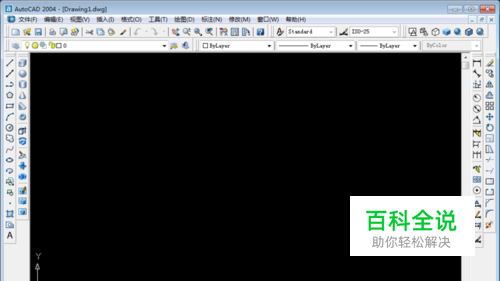

    在电脑上打开AUTOCAD2004软件

  • 02

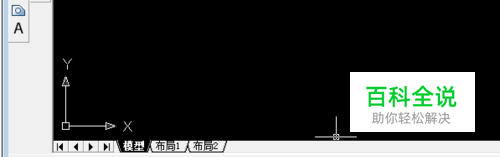

    在命令行输入units,并回车

  • 03

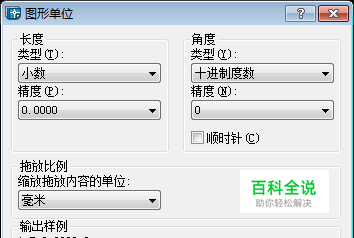

    出现图形单位的对话框

  • 04

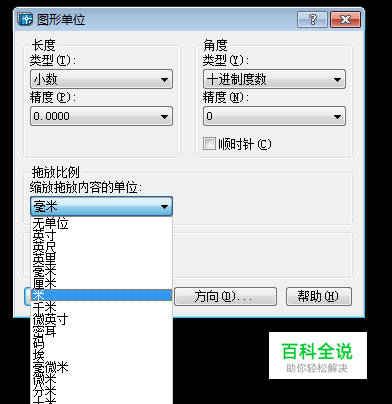

    点击“绽放拖放内容的单位”下拉框,

  • 05

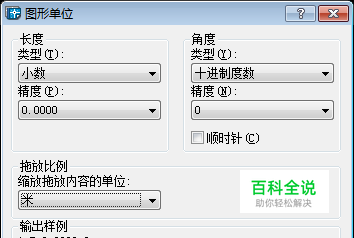

    这里有很多的单位,根据实际需要,选择相应的单位“米”,并确定

  • 06

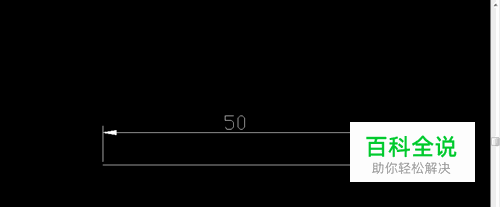

    这样绘制图形所标注的值就是“米”,
