如何用DXP制作PCB版:[5]如何布线
当元件较多时,手动布线已经不实用了,这时需自动布线。
操作方法
- 01

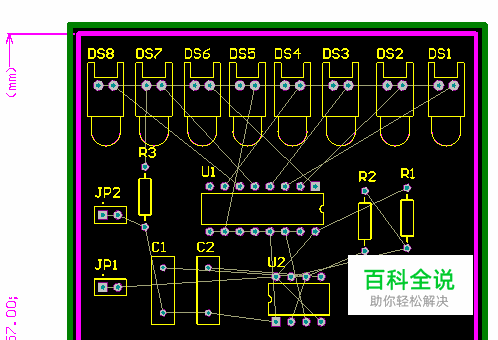

首先要将元件摆放在合适的位置,即布局是非常重要的,既要美观又要简单。如下图布局
- 02
这里手工布线费时费力,所以采取自动布线。一般情况下,布线是不允许跳线的,所以这里需要设置一下,点 设计 --规则
- 03

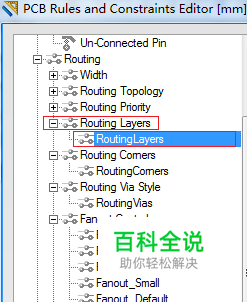

找到RoutingLayers ,点击前面的+号,展开出现RoutingLayers,点击它后,在右侧弹出下图
- 04

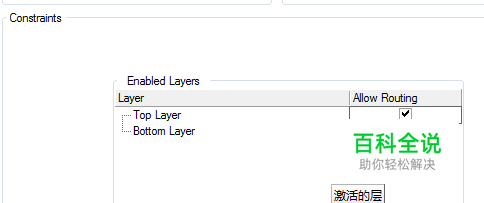

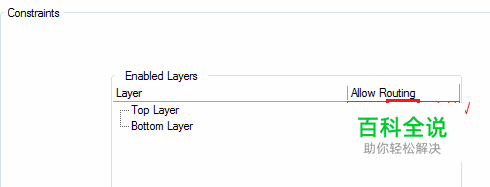

将Top Layer的√去掉
- 05

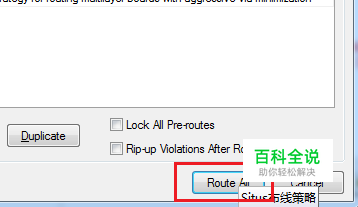

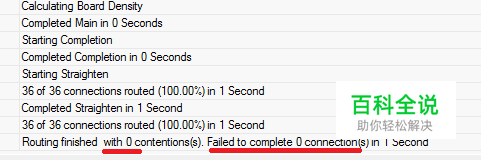

点击自动布线--全部,弹出下图,选择Route All ,布线成功如下图,两个数值都为0。
- 06

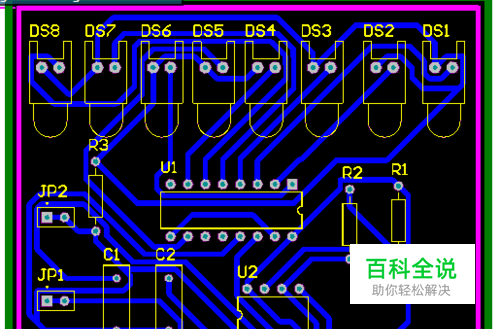

如下布好线的版
