UG中通过曲线组(放样命令)如何使用

很多朋友用过solidworks都知道有一个放样命令,而在UG中也是有放样命令的,只不过名字不一样,在UG中用通过曲线组命令可以达到放样命令的效果,接下来小编给你详细介绍如何使用。

操作方法

  • 01

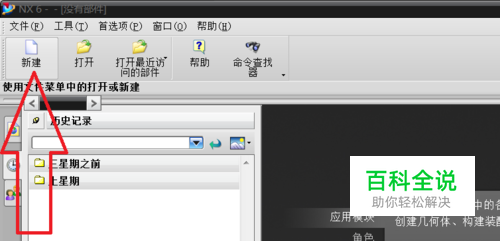

    打开UG软件点击 新建 按钮

  • 02

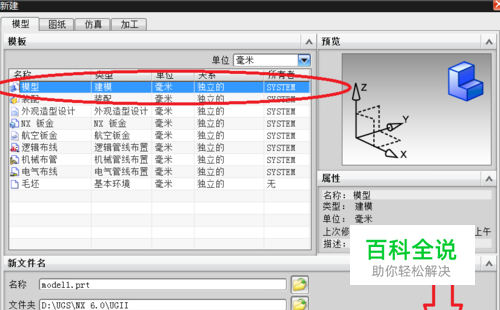

    在弹出窗口中 选择 模型 后点击确定

  • 03

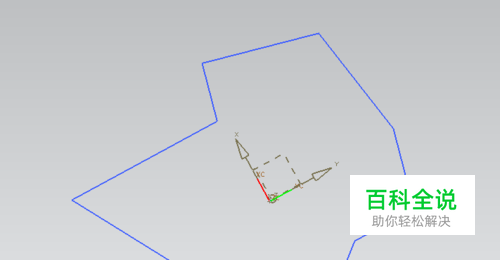

    建立第一个草图 放样命令就是通过两个空间草图生成实体,所以需要建立两个草图 这个是第一个草图,小编随便画了一个封闭的多边形

  • 04

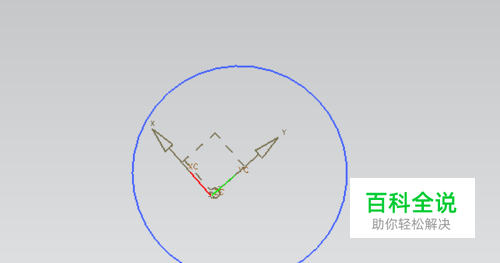

    建立第二个草图 画了一个圆形

  • 05

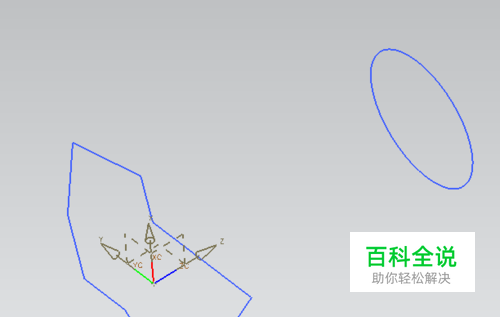

    两个草图的空间位置 不能将两个草图建立在一个草图中或一个平面内

  • 06

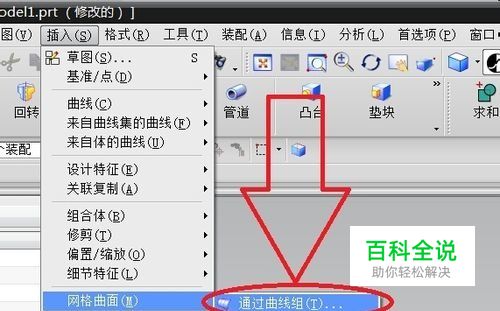

    找到通过曲线组命令 方法:插入→网络曲面→通过曲线组

  • 07

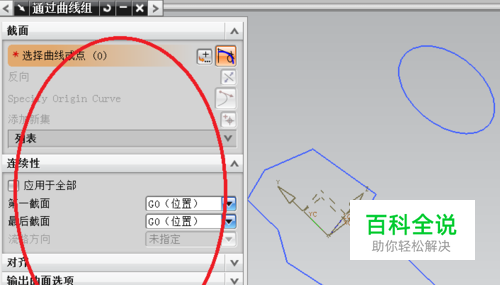

    可以看到弹出窗口中的各种功能

  • 08

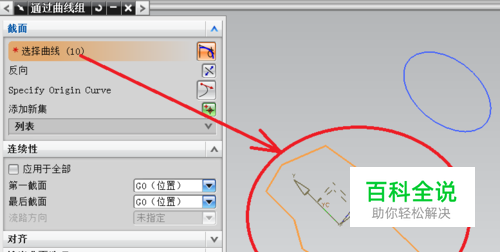

    首先选中第一个草图 如图所示

  • 09

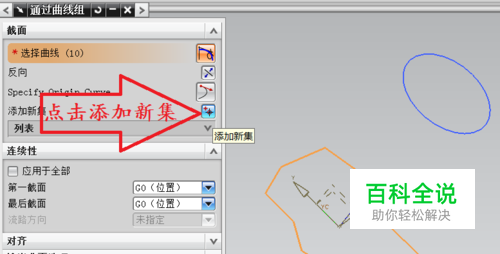

    然后点击添加新集按钮 如图所示

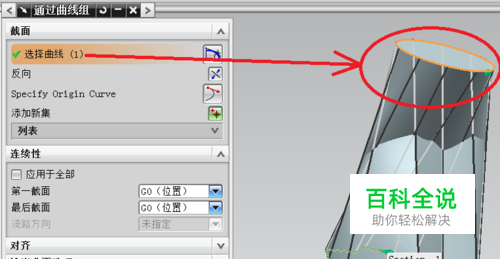

  • 10

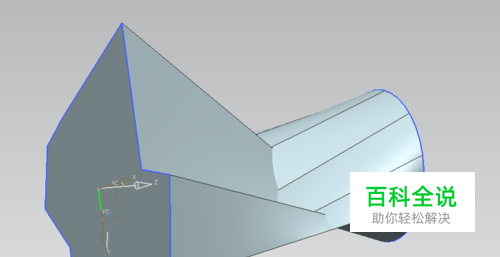

    选中第二个草图 选中后可以看到预览 如图所示

  • 11

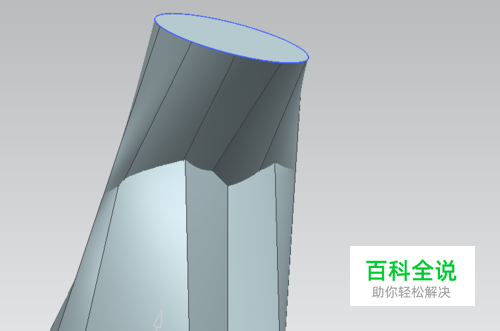

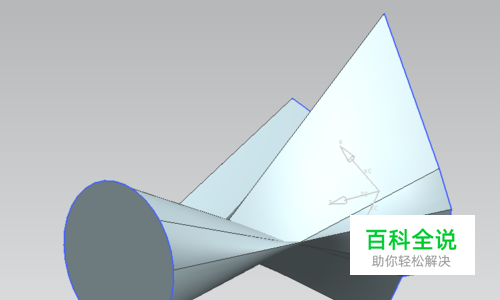

    完成后的效果
