3d阵列怎么用

3d软件阵列怎么用,阵列是什么呢？为什么要用到阵列。其实在3D里，做一些花、灯用的比较多，如下图教您怎么用阵列。

操作方法

  • 01

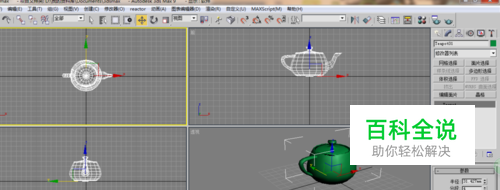

    1、这里首先把茶壶建出现，系统里有茶壶了直接拿就可以了。

  • 02

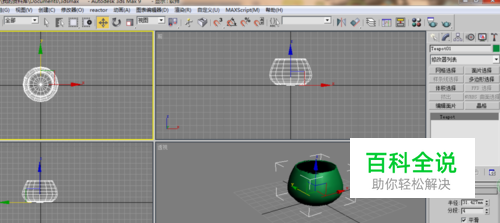

    2、在单击修改，选择壶体就可以，其它的都不要选择。

  • 03

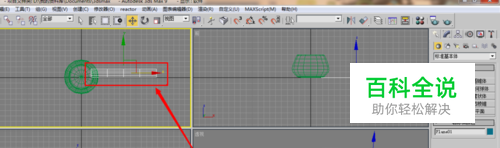

    3、在用平面在顶视图如下图。

  • 04

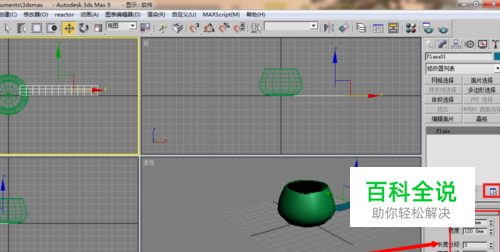

    4、在单击修改参数，长15高120这里可以自己设置，在宽度为12。

  • 05

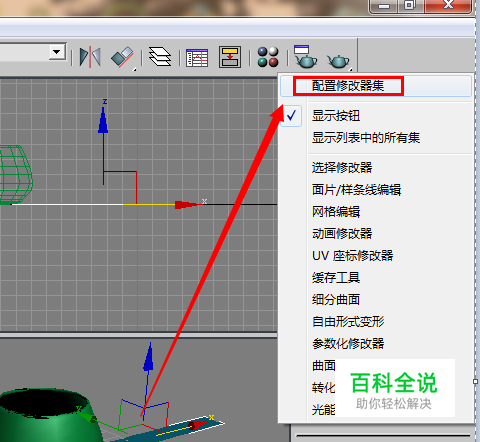

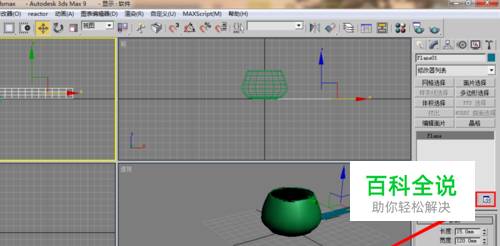

    5、单击如下图图标“配置修改器集”。

  • 06

    6、在单击“配置修改器集”。

  • 07

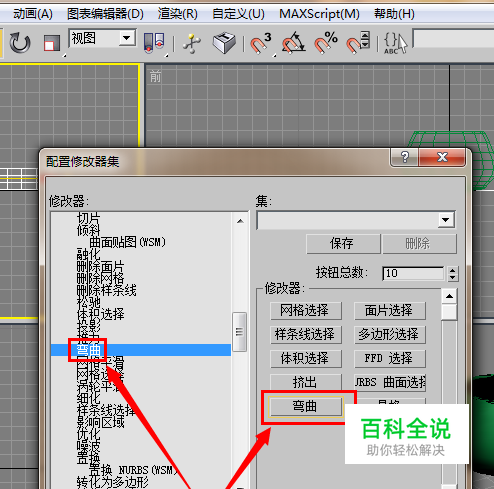

    7、选择弯曲，然后拖动在右边。

  • 08

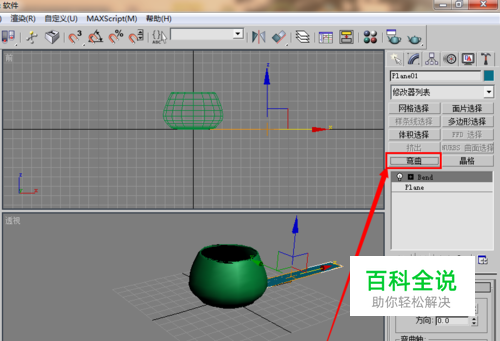

    8、在单击“弯曲”，如果没有这些框架的话单击显示按钮就有了。

  • 09

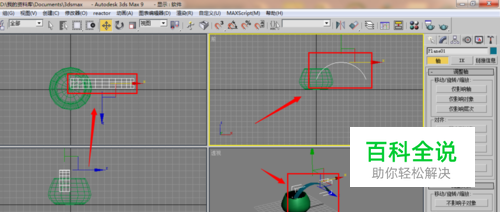

    9、这里角度可以改为77，自己可以定义，在选择弯曲轴，这里选择是Z轴。

  • 10

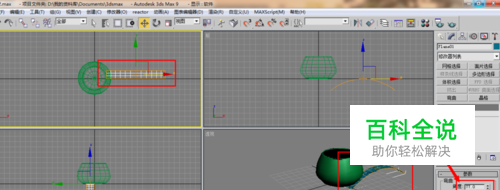

    10、在把这个弯曲的放到中间里去。

  • 11

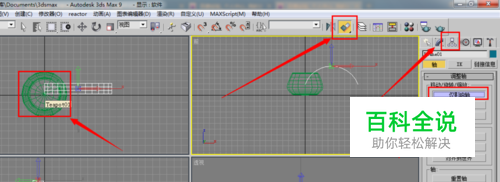

    11、单击“对齐”，选择如下图轴，选择“仅影响轴”。

  • 12

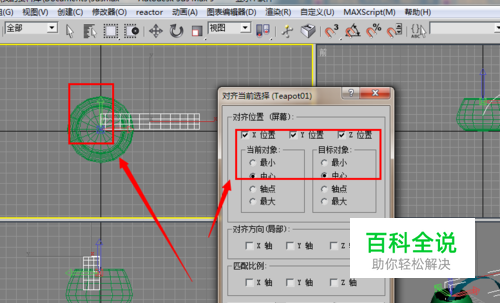

    12、如图是对齐这个茶壶的，这里选择如下图，在单击“确定”。

  • 13

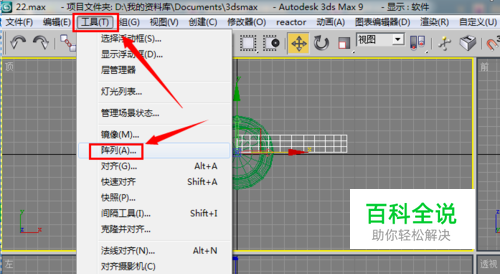

    13、这里选择“工具”在单击“阵列”。

  • 14

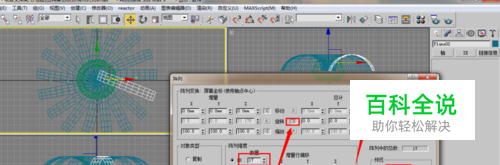

    14、这里选择如下图，旋转要开，在输入  ”360“度，阵列数量为“17”。在可以预览，预览合适的话在单击“确定”。

  • 15

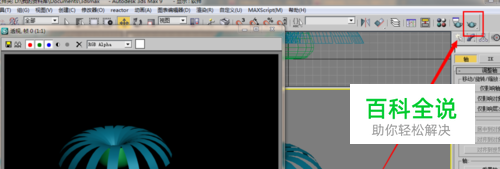

    15、在单击“渲染”如图就完成了3d阵列
