如何用NX软件创建英制螺纹

2024-04-01 00:44:54

在NX软件中绘制英制螺纹，需要了解基本的机械制图原理；例：设计一个1/2寸英制螺丝，需要先绘制一12.7（1/2寸＝12.7mm）的圆柱，然后计
算是螺距，（螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距＝25.4/11＝2.309mm。25.4÷牙数=螺距）在以上的参数设置完成后，进
入UG中进行绘图；

操作方法

01

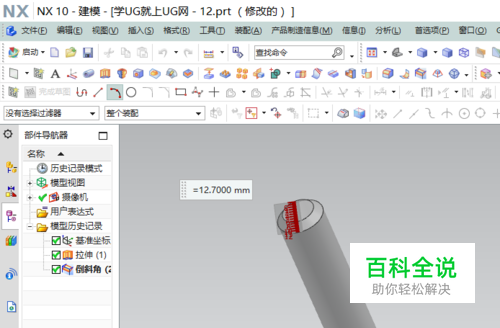

以绘制英制的螺栓为例，先在UG软件创建一个圆柱，其圆柱的直径为12.7mm（12.7mm＝1/2英寸）
02

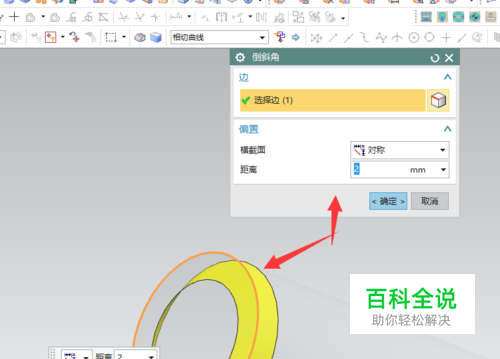

为使用螺栓的头部画出来的更加漂亮，可以使用倒角命令，为其增加倒角；
03

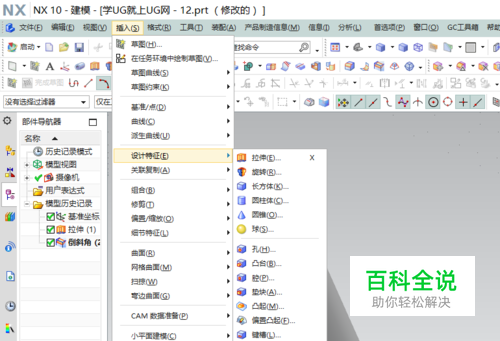

NX软件中，螺纹创建的指令在：插入菜单－设计特征－螺纹；
04

进入到螺纹命令后，其有符号与详细两种选择，符号螺纹其只有在制图下才会显示；如果是在零件上绘制直观的螺纹，需要使用详细；进入详细螺纹后，其系统会自动更新螺纹的参数，此时可以自己根据从机械制图中查得的数据来更改；
05

在创建螺纹时，要为其指定方向，方向如果不对，其会创建不成功，关于方向的选择，请按图1和图2操作；
06

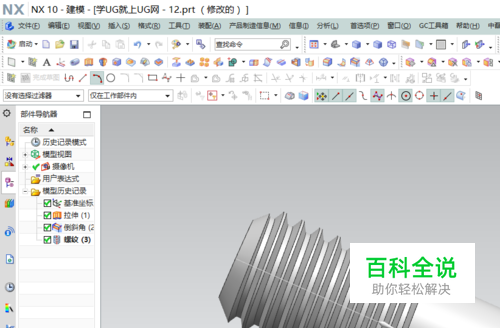

在螺纹的参数设置完成后，点确定，完成螺纹的绘制；如果需要对螺纹的参数进行更改，可以在导航栏双击其命令，即进入到更改；
