管道分析ICEM-CFD网格划分（1/3）
本文教程：《ANSYS-CFX管道流动分析》手把手教你运用ANSYS、CFX对管道流动进行数值模拟，查看管道中的流速分布情况、温度分布情况，为管道的设计及优化提供理论参考依据。由于篇幅较大，图片较多，现在将本文分为三部分:第一部分《管道分析ICEM-CFD网格划分》，第二部分《管道分析CFX-Pre前处理》，第三部分《管道分析CFX-Post后处理》。本文为第一部分：《管道分析ICEM-CFD网格划分》
操作方法
- 01

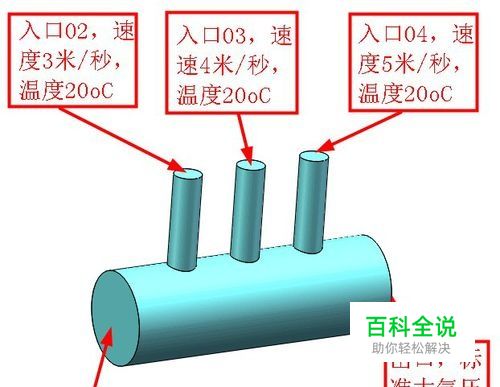

要分析的问题模型：一个5通管道，入口01的流速为5m/s，入口02的流速为3m/s，入口03的流速为4m/s，入口04的流速为5m/s，出口为标准大气压，如图所示
- 02

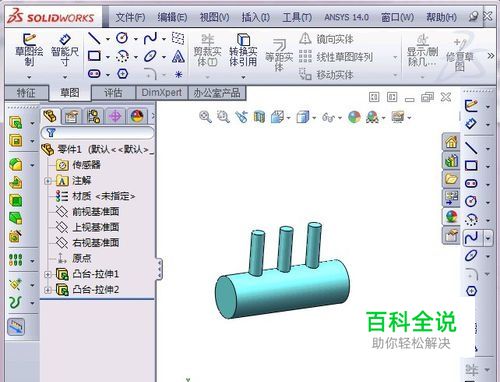

在Solidworks中建立5通管道模型，如图所示
- 03
点击solidworks上面的“Ansys”按钮，选择“workbench”链接到ANSYS软件中的workbench界面，如图所示
- 04

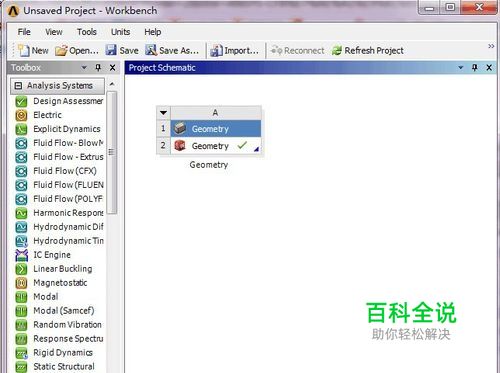

自动打开“workbench”软件后，如图所示
- 05
选择“Fluid Flow（CFX）”，按住鼠标左键并拖动到“Geometry”位置，如图所示
- 06

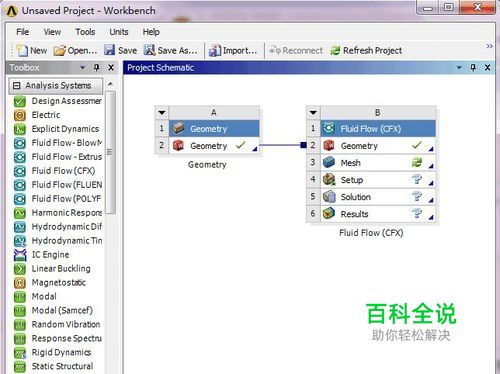

松开鼠标后，流体分析模块“Fluid Flow（CFX）”已经与模型文件自动链接了，如图所示
- 07

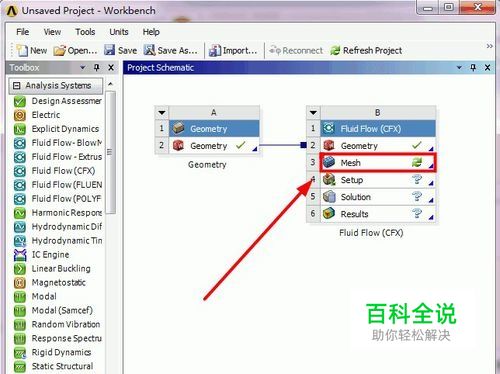

选择“Mesh”，双击，准备进入“ICEM-CFD”网格划分模块，如图所示
- 08

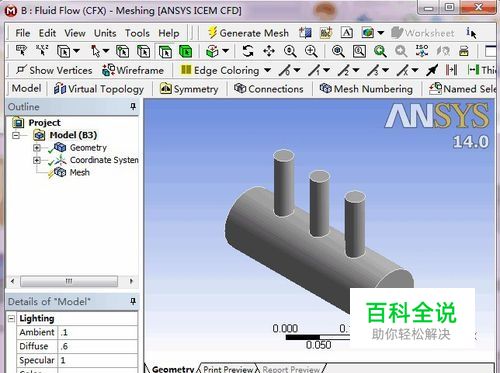

打开“ICEM-CFD”软件后，如图所示
- 09

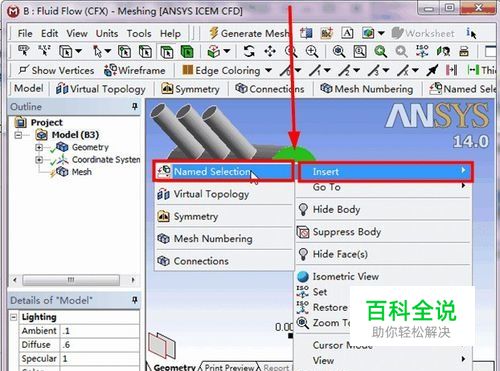

选择如图所示面，右键，“Insert”，“Named Selection”，如图所示
- 10

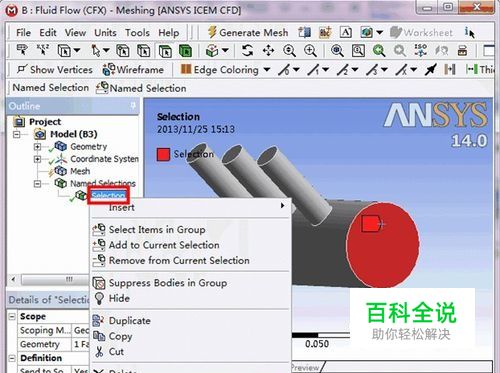

此时可查看左侧栏，面已经被添加了，现在需要将面命名，点击“Selection”，右键选择“Rename”，如图所示
- 11
第一部分：《管道分析ICEM-CFD网格划分》分为三篇发出来：《管道分析ICEM-CFD网格划分（1/3）》，《管道分析ICEM-CFD网格划分（2/3）》，《管道分析ICEM-CFD网格划分（3/3）》 本文为：《管道分析ICEM-CFD网格划分（1/3）》 下一篇：《管道分析ICEM-CFD网格划分（2/3）》
