看了上一篇相比大家都会将CAD图转为高质量的JPG图片了。但是有些图纸比较大，转出来的图片不清晰，这就需要我们自己添加一张更大的图纸；又或者系统预设的图纸尺寸与我们CAD图的图框尺寸不符。这就需要我们自己添加自己需要的图纸尺寸了。

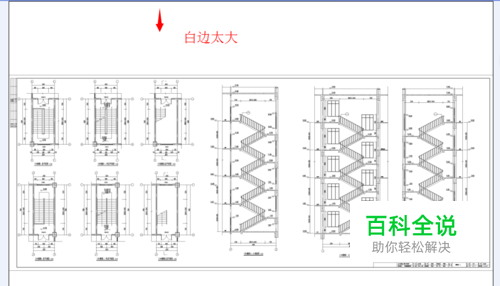

如下图，CAD采用的标准（1+3/4）A1图框，而“Publish to WEB JPG”虚拟打印机中系统预设的图纸尺寸没有正好的这种图框，打印出来上下白边很宽，这要拿出去给客户或者领导看太丢人了。下面我们来一起为Publish to WEB JPG”虚拟打印机添加一个（1+3/4）A1图框。

操作方法

01

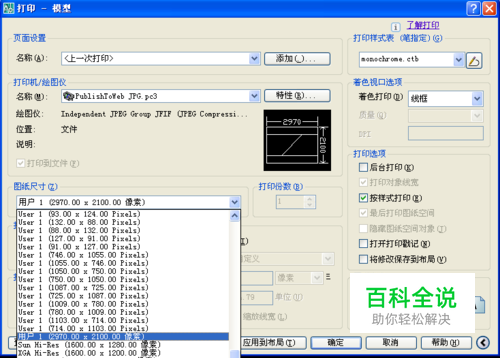

打开需要转为JPG的那个CAD图形文件，Ctrl+P或者其他方式打开“打印”对话框，在“打印机/绘图仪”一栏中选择“Publish to WEB JPG”虚拟打印机。可以看到，“图纸尺寸”下拉栏中没有标准（1+3/4）A1的图框尺寸。下面我们来添加这个图框。
02

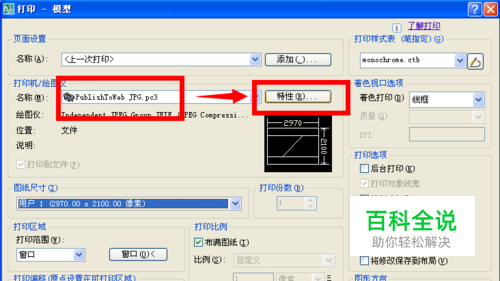

点击“Publish to WEB JPG”后面的“特性”按钮。
03

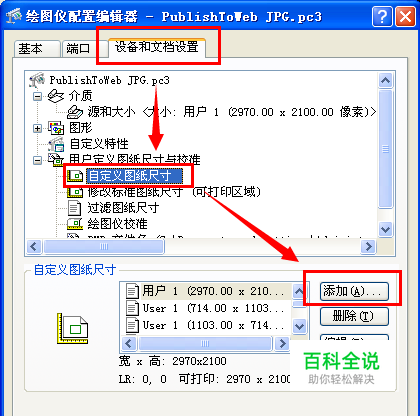

（1）在弹出的对话框中，选择“设备和文档设置”选项卡（2）找到“用户定义图纸尺寸与校准”母项中点选“自定义图纸尺寸”子项（3）点击“添加”按钮
04

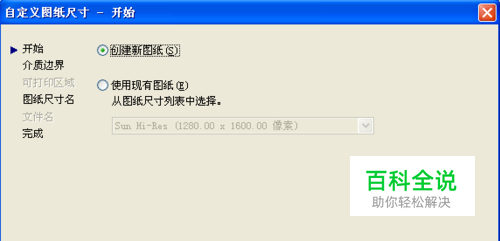

在弹出的对话框中，选择“创建新图纸” 点击“下一步”
05

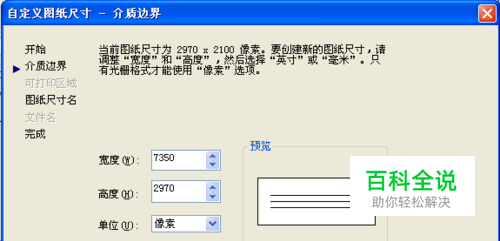

输入图纸的宽度和高度。我们知道，（1+3/4）A1图纸的尺寸为宽度1470mm，高度594mm 但是这里的单位是像素，直接填写1470和594可能打印出来的JPG图片不够清晰。我们可以按比例乘以个系数让图片稍微大一点，系数可按经验自己把握。这里我们乘5倍，即7350×2970 点击“下一步”
06

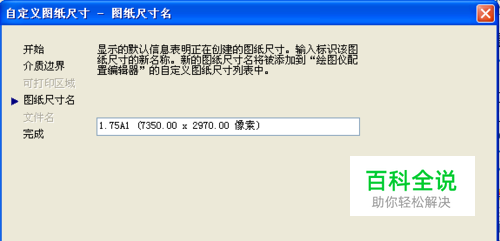

这里可以自定义图纸名称。为了以后选择方便，我命名为“1.75A1 (7350.00 x 2970.00 像素)”。点击“下一步”
07

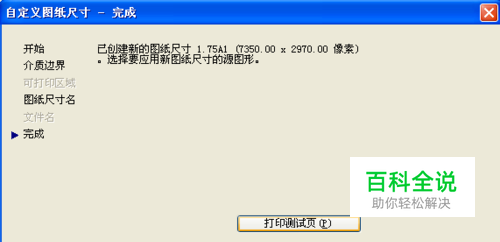

这是确认界面，点击“完成”
08

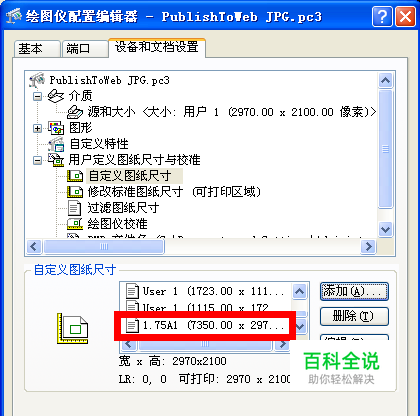

回到了“绘图仪配置编辑器”对话框，在“自定义图纸尺寸”栏中可以看到刚才我们添加的图纸。点击“确定”，使刚才添加的图纸生效。
09

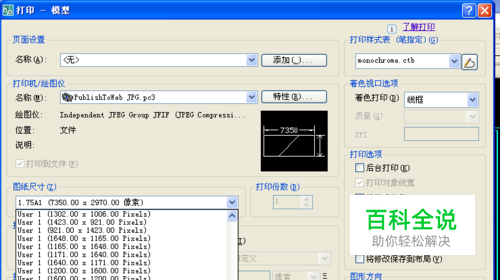

回到了“打印”对话框，在“图纸尺寸”下拉栏中选择刚才添加的新图纸尺寸“1.75A1 (7350.00 x 2970.00 像素)”，设置好打印方式、打印区域、打印比例、笔设置等其他参数，点击“确定”。
10

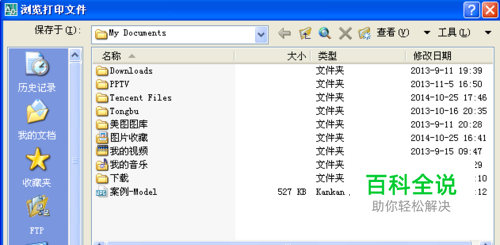

在弹出的“保存文件”对话框中选好保存路径，起好文件名，点击“保存”即可。
11

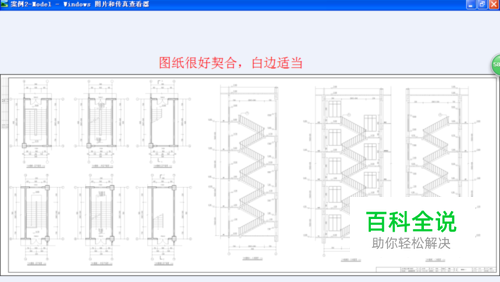

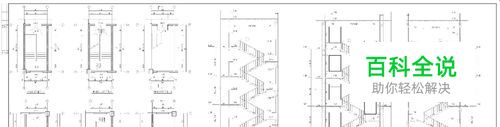

打开刚才保存的JPG图片，可以看到，图片的大小正好和（1+3/4）A1标准图框相符，没有多余的白边，看起来相当高大上有没有。
