使用Microsoft Visio 2013 制作N-S流程图
在C语言的学习中，Visio 不仅可以制作传统流程图，也可以用来高效的的制作N-S流程图。
操作方法
- 01

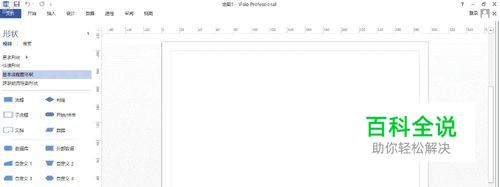

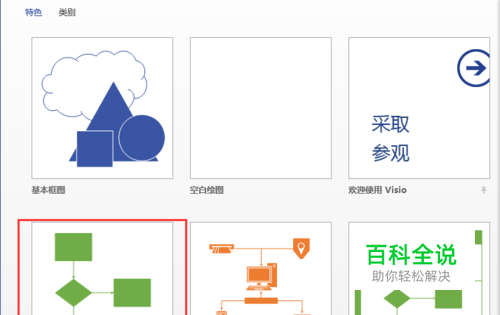

打开软件，选择基本流程图模板，新建文件。进入操作界面。
- 02

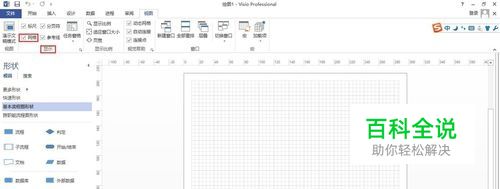

为使画图更精准，需要在绘图区显示网格线，步骤为：【试图】->【显示】->【网格】
- 03

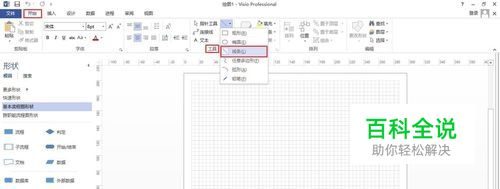

以下进入N-S流程图的绘画步骤： 选择线条工具：【开始】->【工具】->【指针工具】,点击右边的倒三角形，在下拉列表中选择【线条】（快捷键Ctrl+6）.在绘图区，光标变为伴有斜线的“十”字形。
- 04

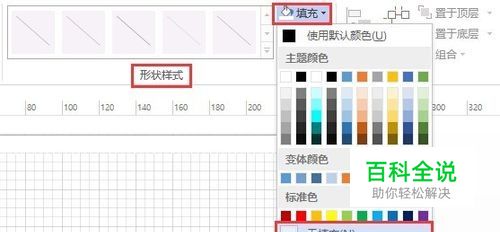

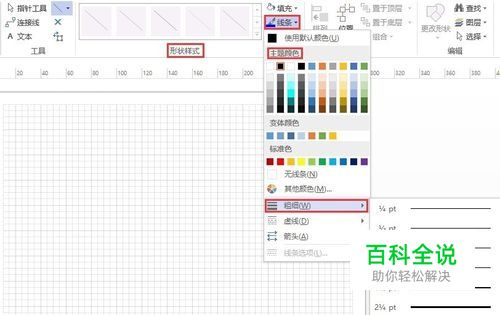

选择形状样式： （1）将填充效果选为“无填充”； （2）在线条下来列表为N-S图的线条选择适当颜色（默认为浅蓝色）以及线条粗细。
- 05

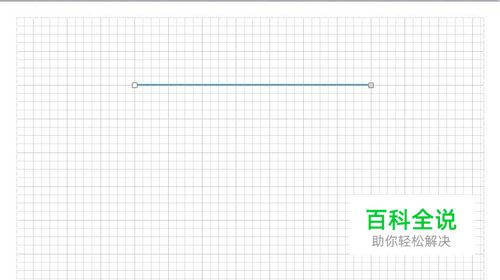

绘制线条：选择线条起点，按住鼠标左键不放，向预定方向拖动，调整好终点位置后，松开鼠标即可得到线条。
- 06
重复步骤5，是线条首尾相连，最终完成N-S框图。
- 07

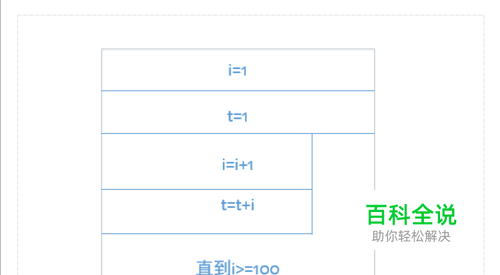

输入文本：选取文本工具:【开始】->【工具】->【文本】，在N-S框架中双击鼠标左键，在白色文本框中输入文本即可。 最终一张N-S流程图即绘制完成。
