cad图案填充生成包络线(边界)失败的解决方法

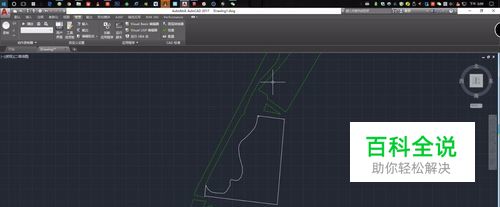

有的时候我们需要从cad平面图中导入到sketchup中进行建模的时候,常常会因为cad中的实体填充(比如绿地)没有边界线而导入到sketchup中无法确定边界,这里我提供了一种万全的解决办法,不需要天正等插件,只需要cad就可以

包络线(边界)生成失败

  • 01

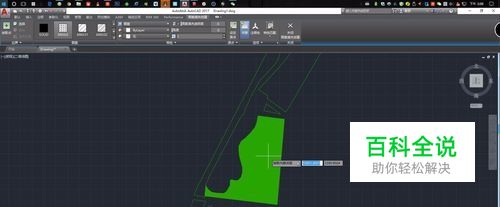

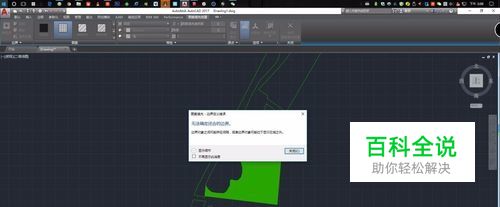

    生成失败所出现的情况就是,利用BH命令,发现该实体填充并不能确定边界,以至于不能重新生成边界。

解决方法

  • 01

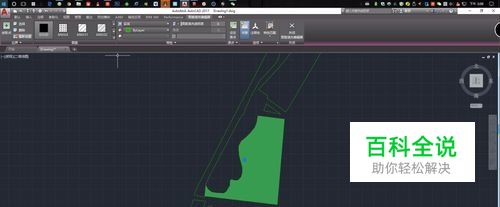

    于是我们不使用BH命令来生成边界线,我们选中需要生成边界的实体填充,工具栏就会自动跳转到【图案填充编辑器】一栏

  • 02

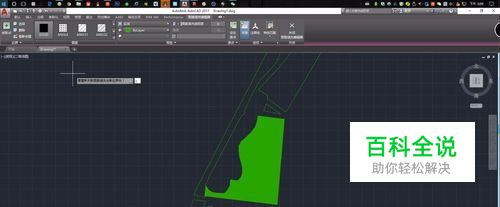

    点击如图箭头所指位置的重新创建。输入边界类型【多段线】,是否重新关联图案填充与多段线【Y】

  • 03

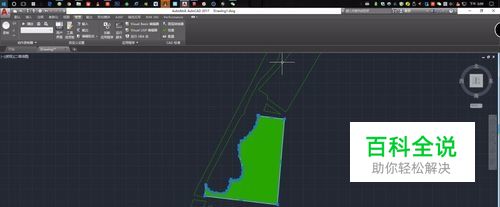

    于是就在当前图层创建出了该图案填充的边界线。over。
