AutoCAD创建重合、垂直、水平以及相等约束

2024-04-03 09:27:52

在CAD中，几何约束用来约束图形对象之间的位置关系。几何约束类型包括重合、共线、平行、垂直、同心、相切、相等、对称、水平和竖直等。这篇小编先讲一下如何创建重合、垂直、水平以及相等的几何约束。

1.重合约束

01

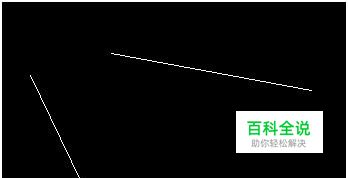

绘制图形如图所示：
02

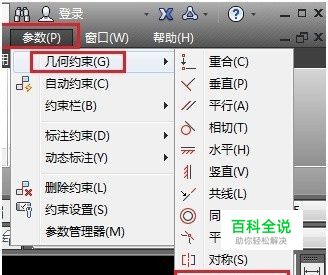

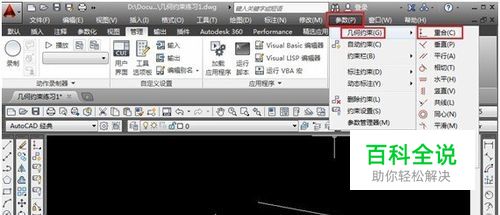

菜单栏：鼠标左键点击选择【参数】-【几何约束】-【重合】，鼠标左键点击【重合】。
03

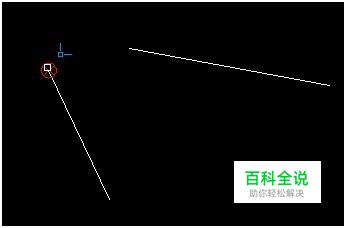

鼠标左键选择第一条线的一个端点，并单击。
04

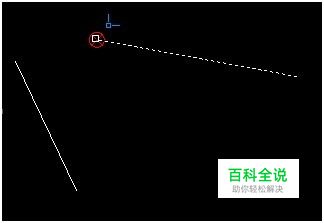

鼠标左键选择第二条直线的一个端点，并单击。
05

刚才选择了两个点，两个点就重合在一块了。

2.垂直约束

01

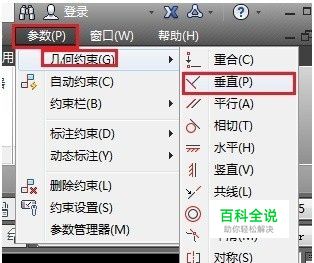

菜单栏：鼠标左键点击选择【参数】-【几何约束】-【垂直】，鼠标左键点击【垂直】。
02

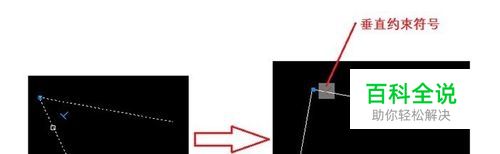

鼠标左键选择刚才画的那两条线并单击，发现这两条线在交点那个地方相互垂直，并且显示“垂直约束的符号”。

3. 水平约束

01

菜单栏：鼠标左键点击选择【参数】-【几何约束】-【水平】，鼠标左键点击【水平】命令
02

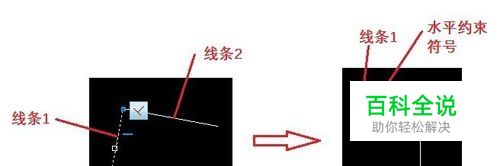

选择线条1，如图所示，线条1呈现水平状态，并且显示水平约束符号；

4.相等约束

01

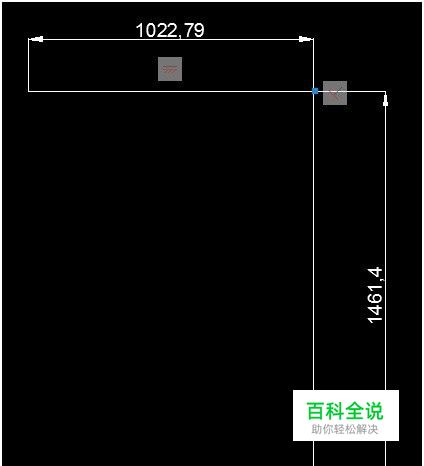

先给刚才画的那两条线段标注尺寸。
02

菜单栏：鼠标左键点击选择【参数】-【几何约束】-【相等】，鼠标左键点击【相等】。
03

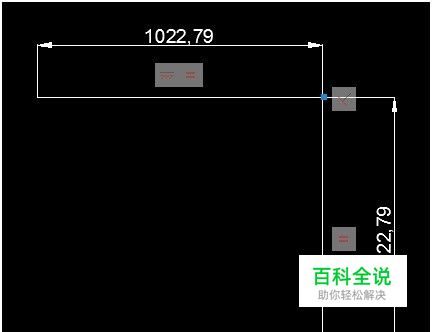

先点击线条1，再点击线条2，发现线条2的尺寸和线条1的尺寸一样了。
