UG如何设置轴与腰型孔面的装配约束

UG的装配是通过对组件的约束来完成的。那么如何设置轴与腰型孔面的装配约束呢?

操作方法

  • 01

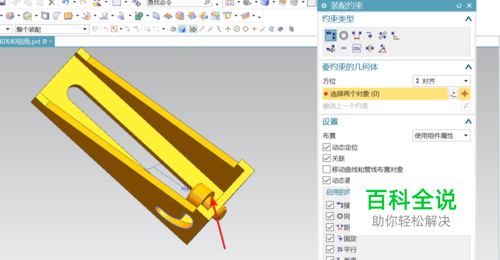

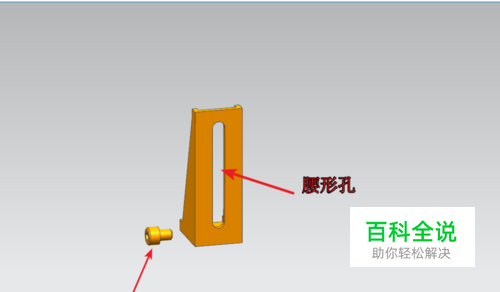

    腰形孔是机械中最常见的连接孔方式之一了,如图,在UG装配中,要将螺丝装配到腰形槽内,保证螺丝在孔槽内是中心位并能上下滑动,但又不超出孔程。怎么做到呢。下面一步步来说明。

  • 02

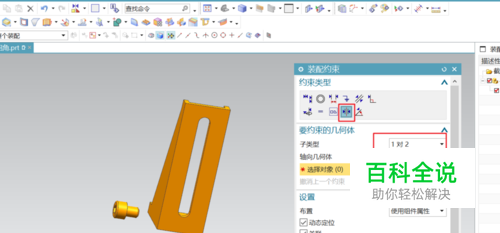

    首先,将螺丝与腰形孔面的两边平面进行中心约束(1对2;1为螺丝中心线。二为腰形孔两边平面。

  • 03

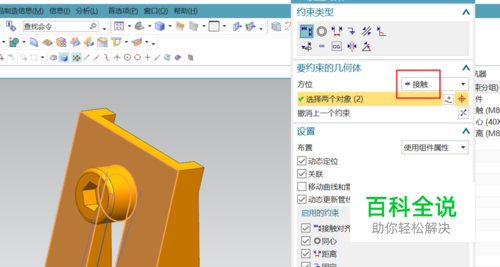

    将螺丝与配件的接触面约束正确。选用接触约束更合适。

  • 04

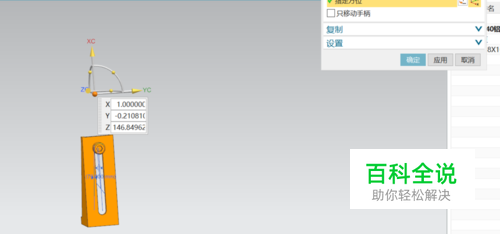

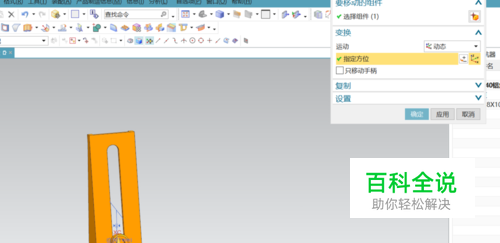

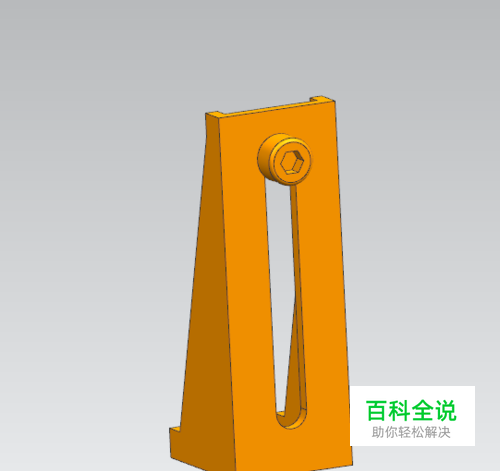

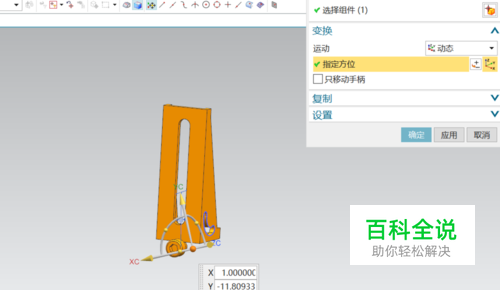

    现在螺丝和腰形孔的中心完成了约束,这时可以移动,螺丝不会往左右跑了;但它上下移动时没有限制。可以跑到外面去了。

  • 05

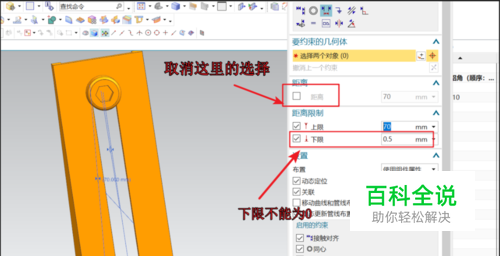

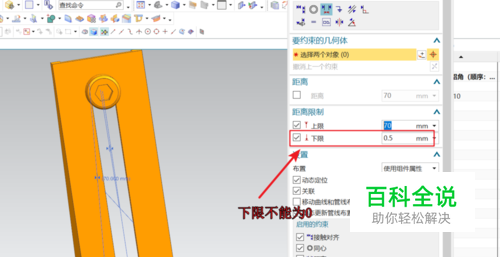

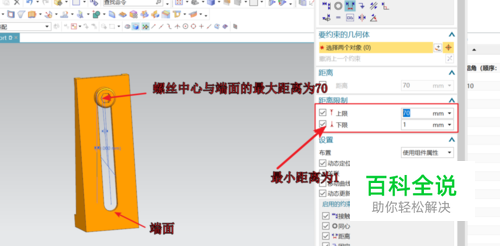

    添加距离约束 这个距离约束有点讲究,先将螺丝的中心线与腰形孔一端的面进行定距约束,这里的腰形孔间距有70,所以定距最大可以是70.定距确定后,勾选距离限制,上限为最远距离(70)下限为与端面的最近距离(不能为0). 这样就将螺丝约束到了腰形孔槽内了,而且上下是有限制的。 注意,勾选了距离限制后要取消定距的选项,不然是不能动的。
