altium designer 13学习之添加泪滴
在设计电路板时，有些设计者不愿意添加泪滴，有些是不知道要添加泪滴，究竟为什么要添加泪滴呢？添加泪滴可以让电路在PCB板上的连接更加稳固，可靠性高，这样做出来的系统才会更稳定，所以在电路板中添加泪滴是很有必要的。
操作方法
- 01

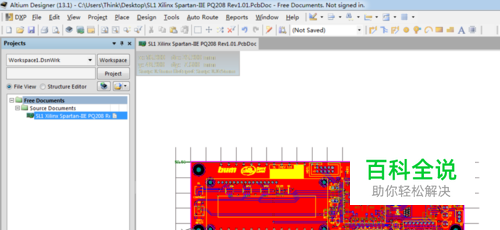

第一步，先打开altium designer 13这款软件，然后用这软件打开一块你画过的PCB板，或是直接从软件自带的PCB中任选一块打开
- 02
第二步，先仔细看下面这块PCB的插件孔位置的连线，是没有添加泪滴时的情况，这样设计的电路板不是很可靠，需要来添加泪滴用以改进
- 03

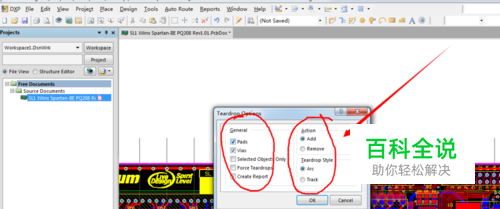

第三步，添加泪滴的方法，执行tools-teardrops,这样就会弹出如相所示的对话框，进如下图所示配置
- 04

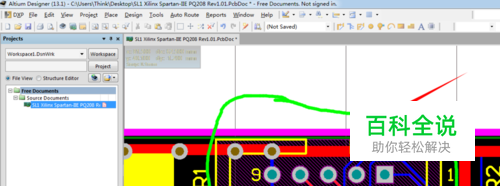

第四步，通过上面的配置后，软件就会开始进行泪滴的添加，如下图如示，是添加完后的情况
- 05

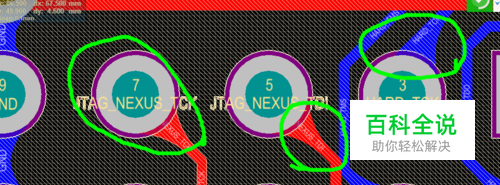

第五步，将添加完后的情况进行放大，如下图所示，对比会发现添加前和添加后的效果，这样的连接会让系统更加稳定
