UG NX在曲面上绘制矩形键槽的技巧
主要介绍在UG NX软件中，结合创建基准平面在曲面上绘制键槽的技巧，在绘制矩形键槽时如何约束尺寸是大多数初学者不能理解的一个难点。
操作方法
- 01

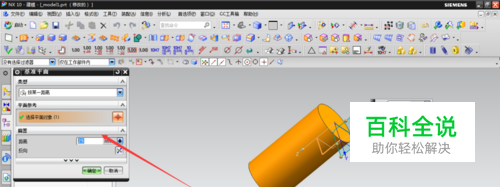

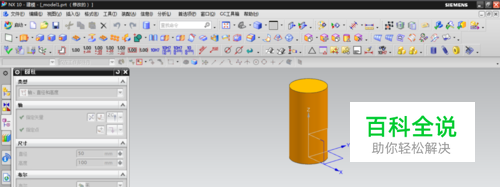

选择圆柱体命令创建一个圆柱实体。在圆柱体表面创建一个基准平面，选择基准平面命令，将中心基准平面篇移到圆柱面上。
- 02

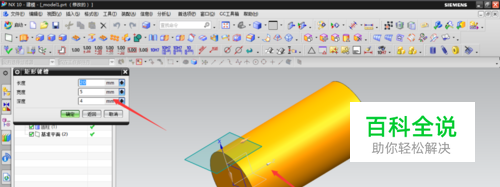

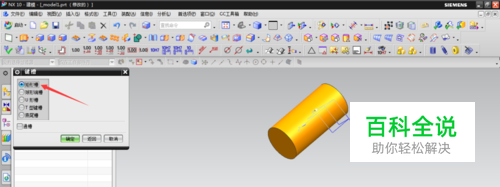

点击插入/设计特征/键槽，选择矩形键槽，选择放置面为新建的基准平面。接受默认边方向朝下，指定键槽长度、宽度、深度。
- 03

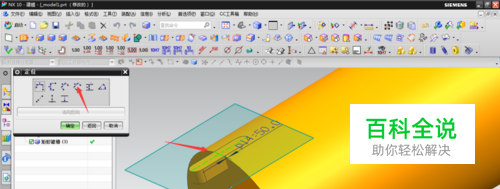

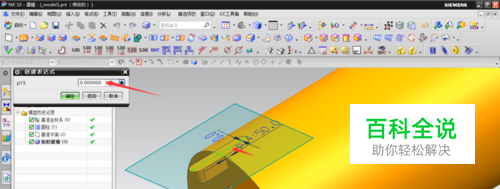

选择约束尺寸为垂直距离约束，选择键槽中心线和平行的坐标轴，长度距离为５０，横向中心轴和Ｚ坐标轴距离为０.
- 04

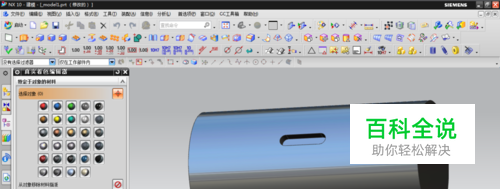

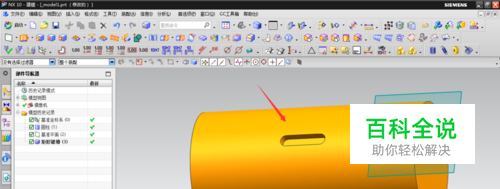

完成后确认，产生键槽如图，最后进行材料的指定渲染，效果如图。
